CURARE 60 |
|
| Rumpf | |
|
zum Vergrößern auf die Bilder klicken |
|
 |

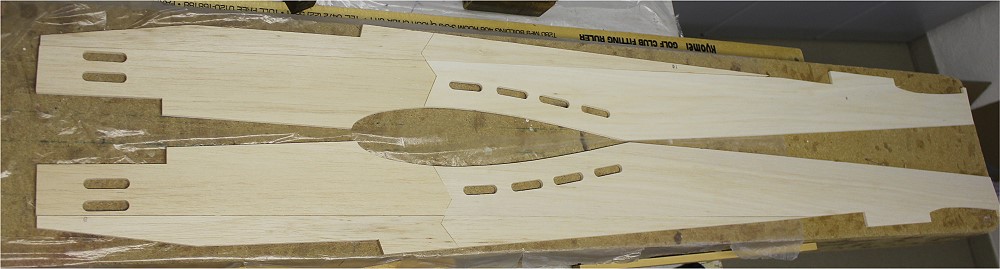

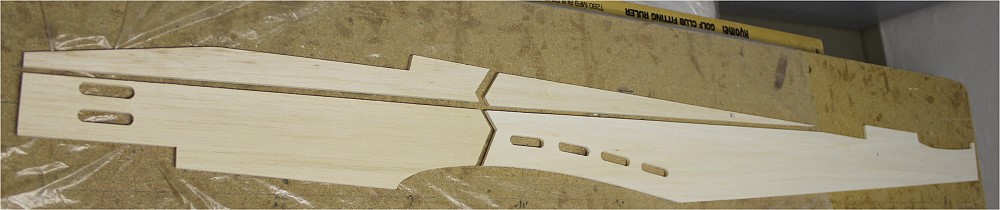

Die rechte Rumpfhälfte besteht aus diesen 4 Teilen. |
 |
Die linke auch ... |
 |

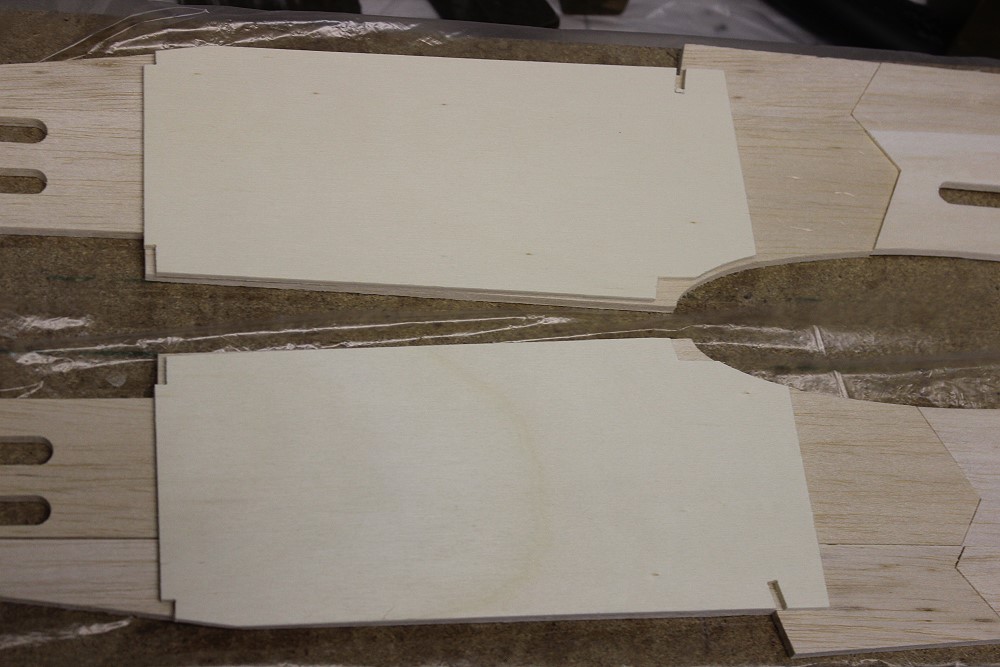

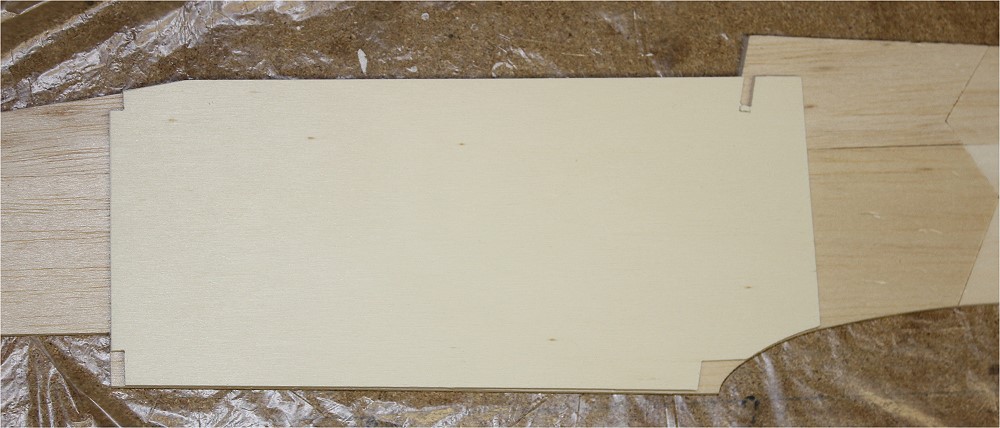

Verstärkung aus 2mm SpH ... |
 |
... auf beiden Seien. |
 |

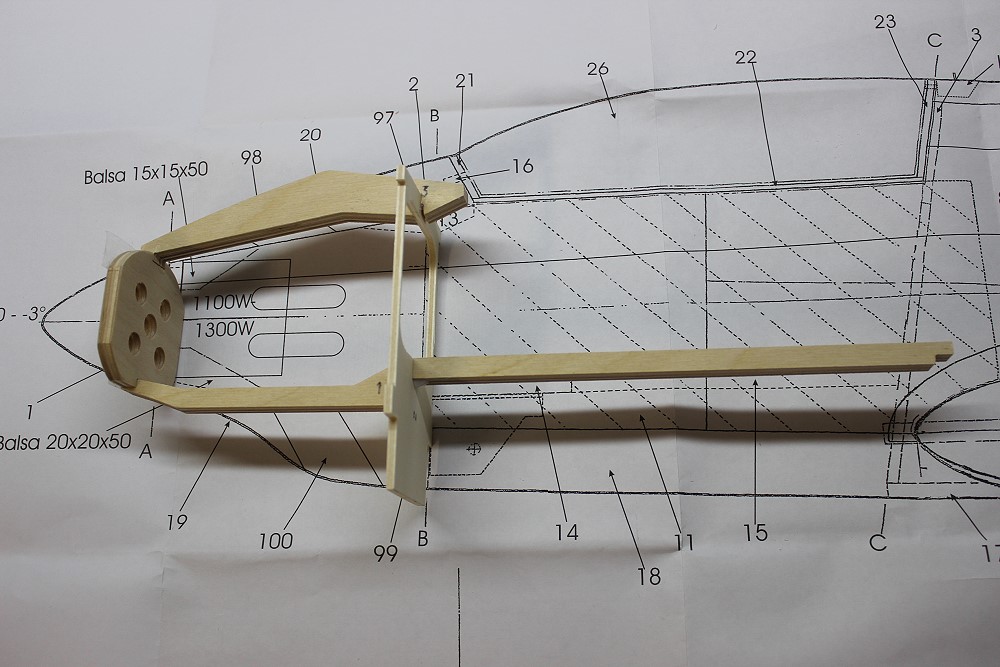

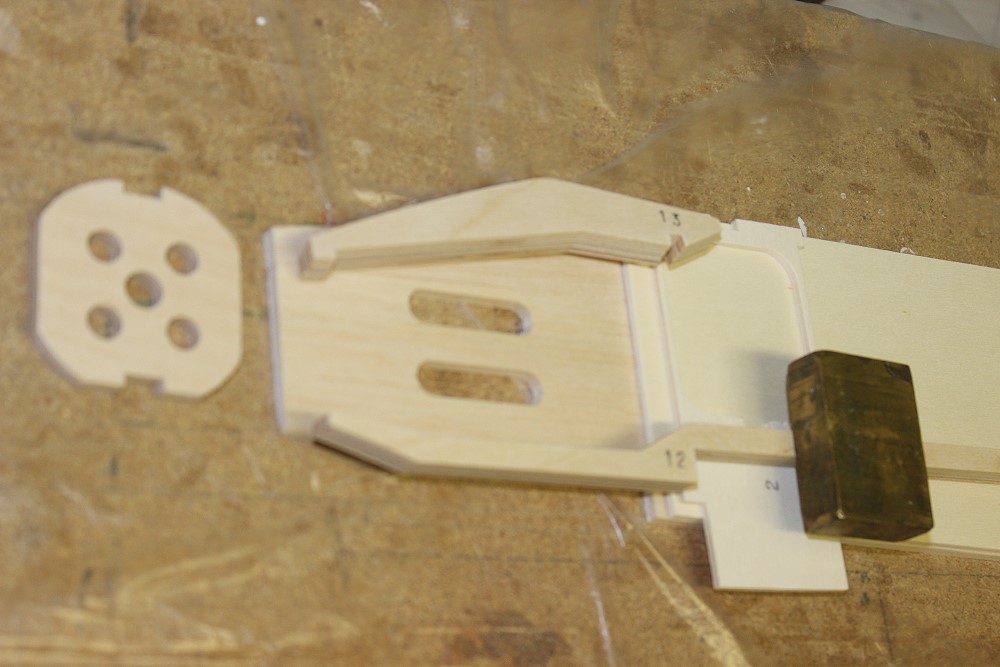

Vorne der Motorspant (Sp. 1), 2 dicke SpH-Verbinder und Spant 2. |
 |
Verbunden... |
 |
... im Rumpf eingesteckt. |
 |

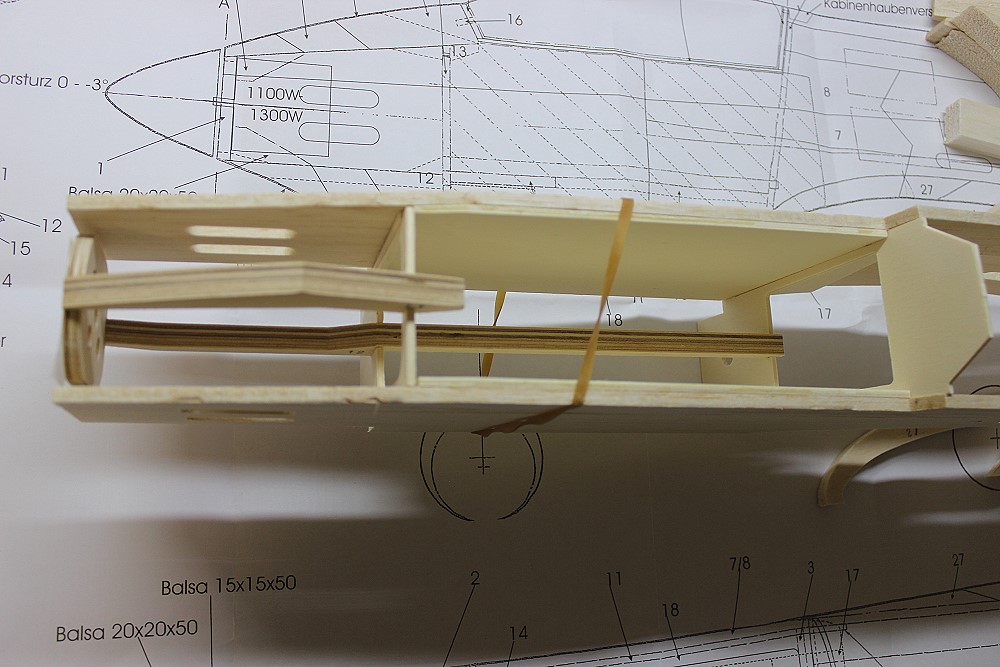

Seitenteile mit Spant 2 u. 3, zunächst nur zusammengespannt. |
 |

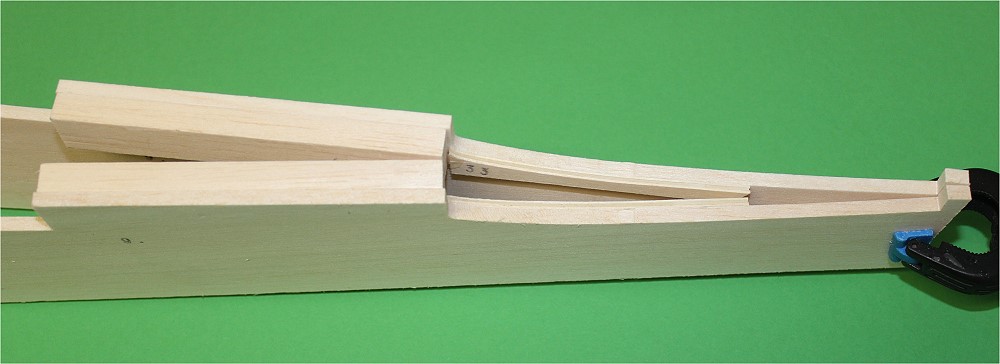

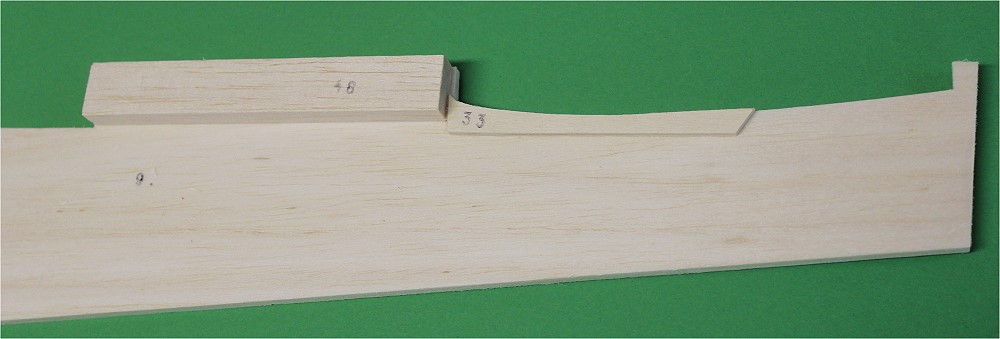

Verstärkungen hinten beim HLW. |
 |

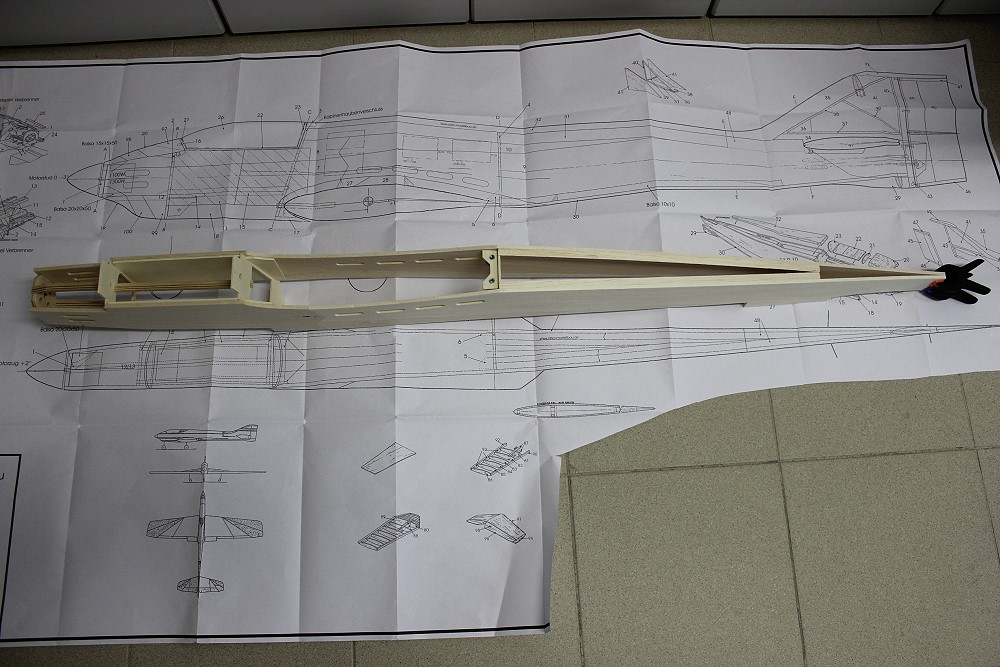

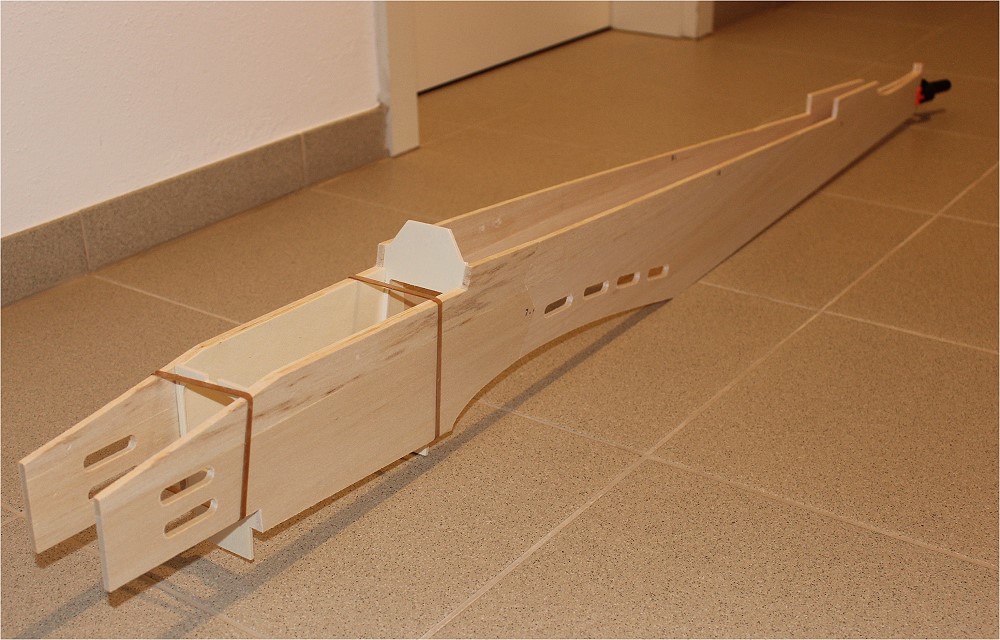

So wird der Rumpf hinten zusammengezogen. |
 |

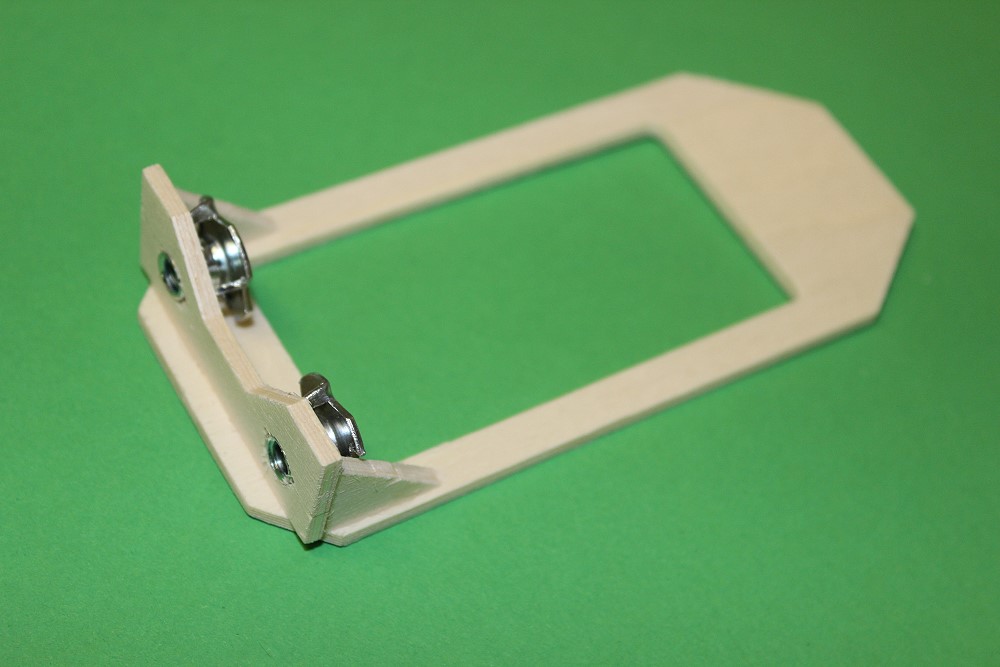

Spant 4 mit Einschlagmuttern M6 zur Flügelbefestigung. |
 |

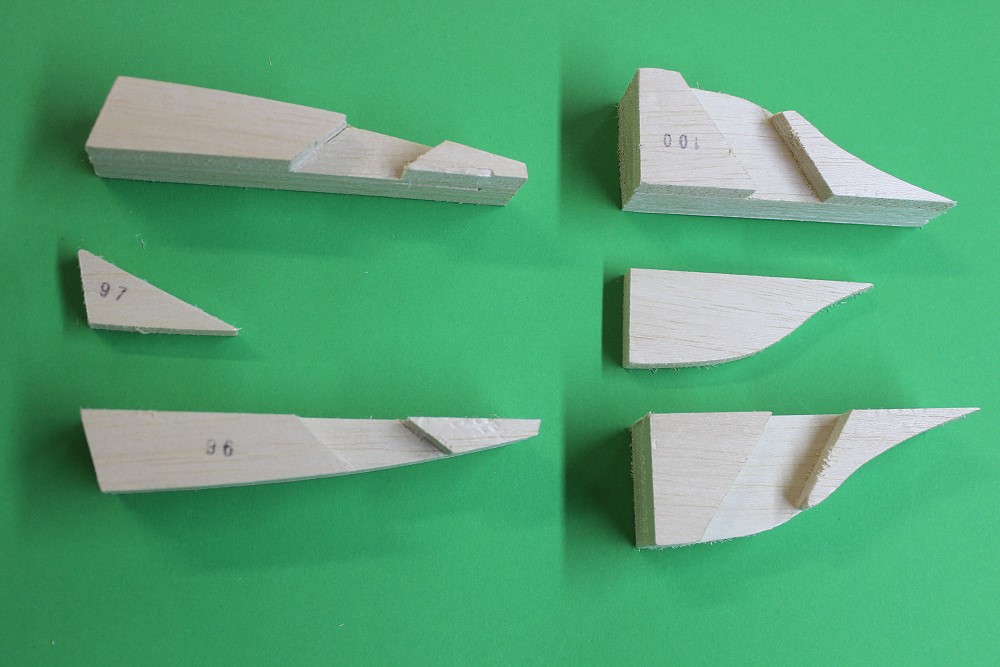

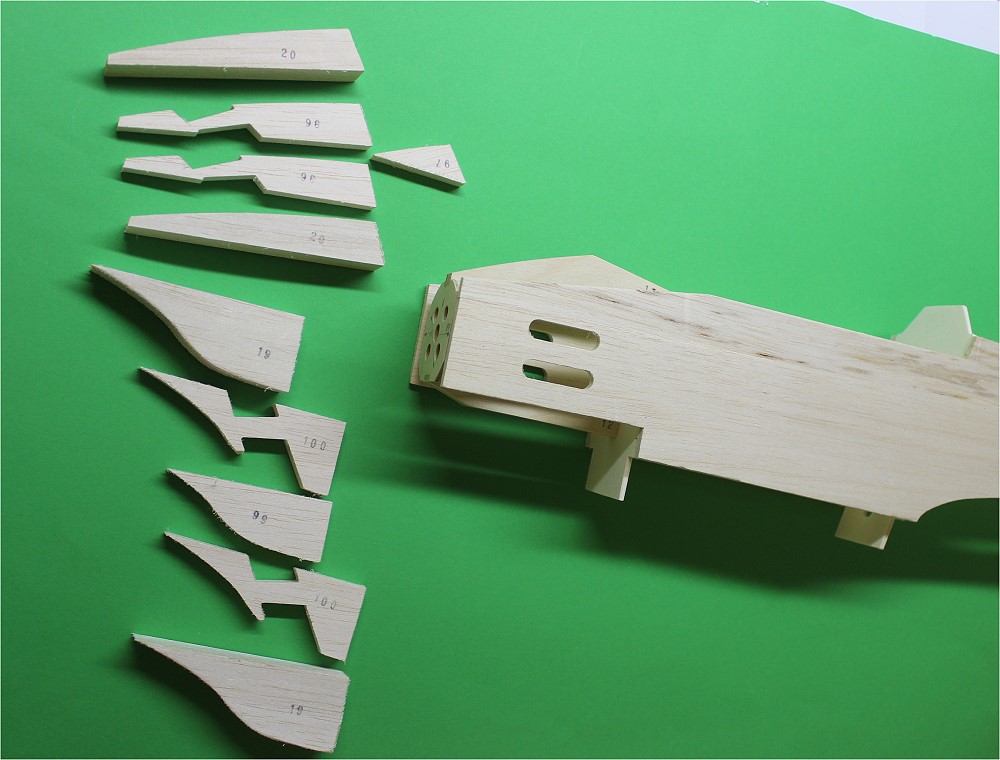

Die Rumpfnase wird aus diesen Formteilen gebaut. Oben 5 Teile, in der Mitte das 10mm SpH-Teil. Unten 5 Teile. Alle immer rechts und links von den SpH-Teilen. |
 |
Je 2 Teile sind zusammengeklebt. Dann werden die Stege der Belüftungsschlitze herausgetrennt. |
 |
Im hinteren Rumpfteil kommen unten 2 Dreiecksleisten rein. |
 |

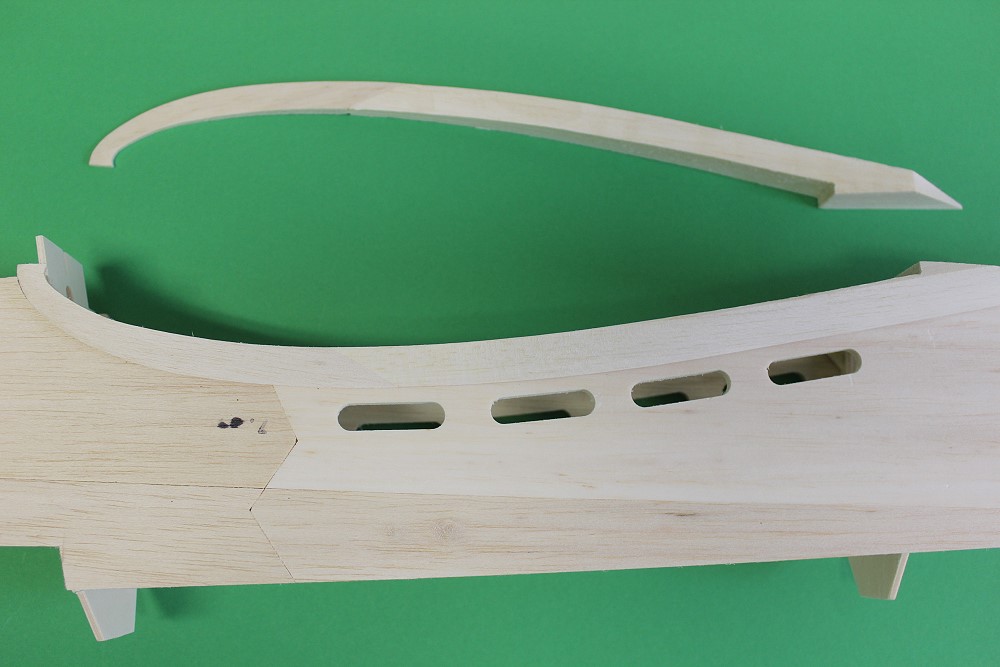

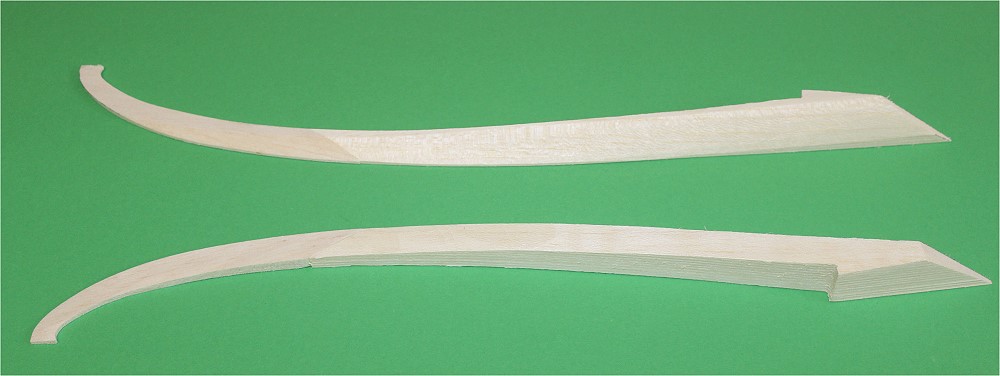

Die Rumpf-Flügel-Übergänge werden aus Vollbalsa gemacht. Dazu müssen 2 Teile zusammengeklebt werden. |
 |

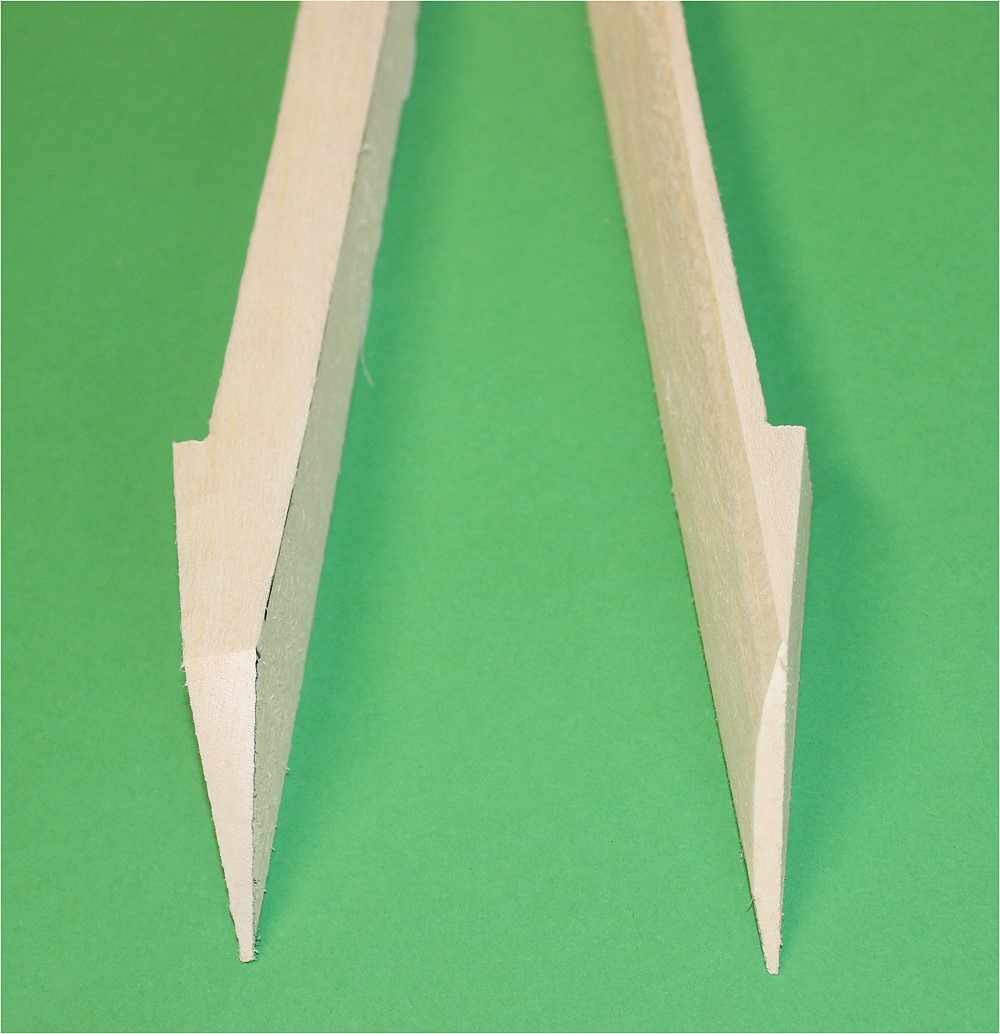

Links noch nicht, rechts schon schräg gehobelt. |
 |

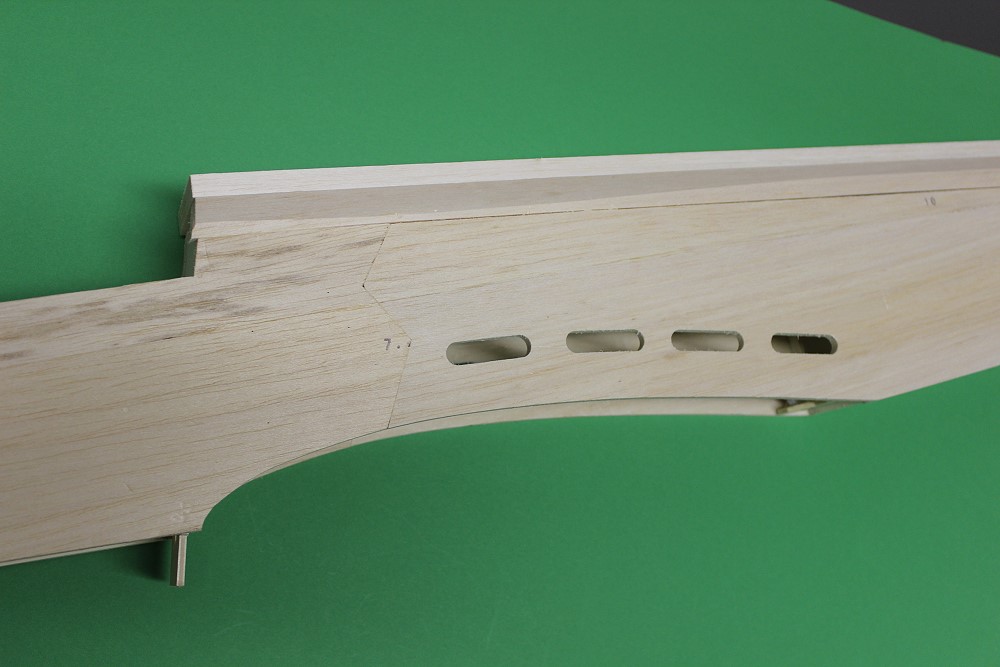

Ein Teil auf dem Rumpf schon verschliffen. |
 |
Der Rumpfrücken wird aus 10mm Balsa gemacht. |
 |

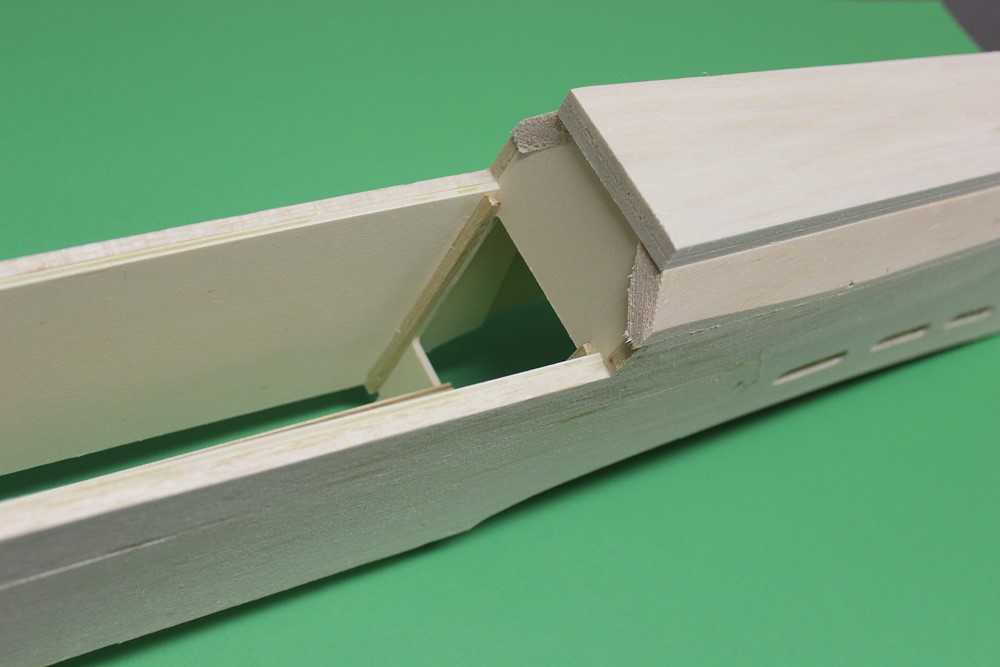

Rückwand der Kabine. |
 |
Rumpfende. |
 |

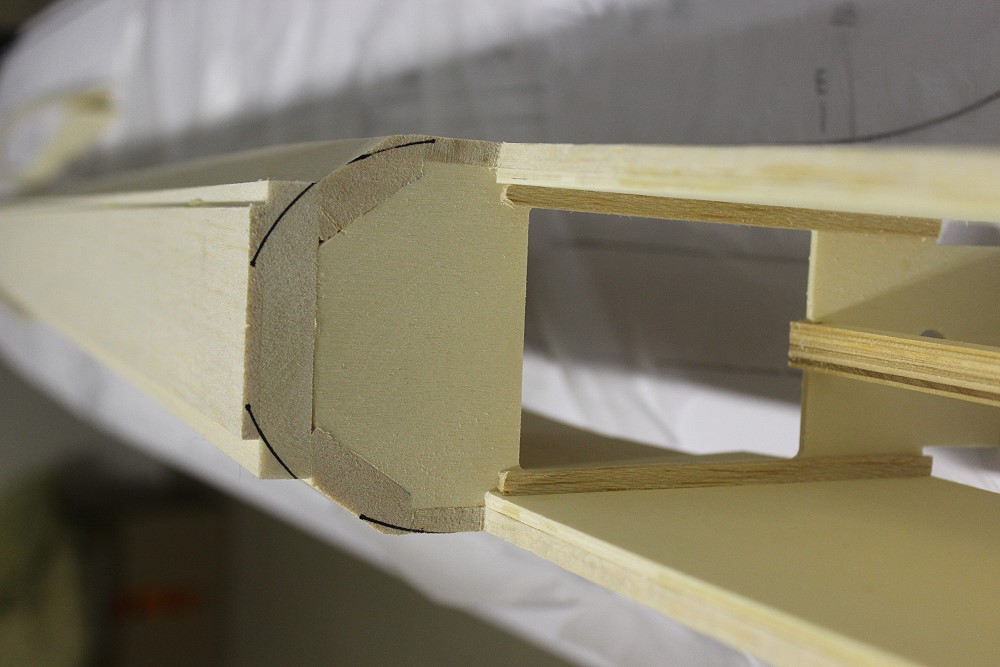

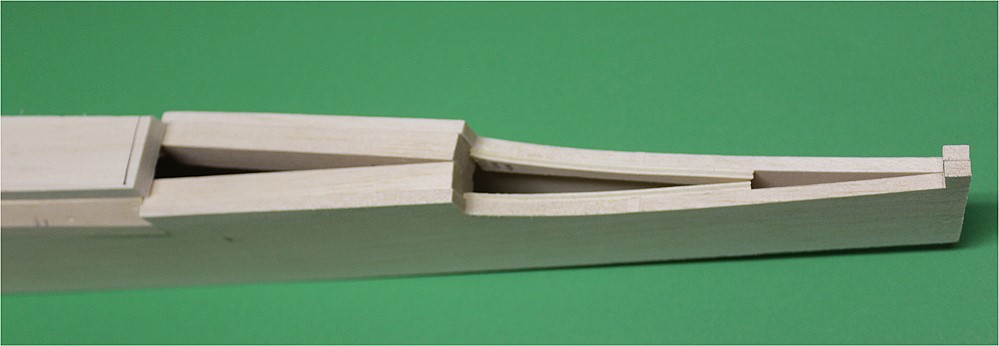

Der Rumpfrücken wird nach dem Kabinenhaubenspant gerundet. |
 |
Hier ohne Spant. Die Linie ist etwas zu groß. |
 |

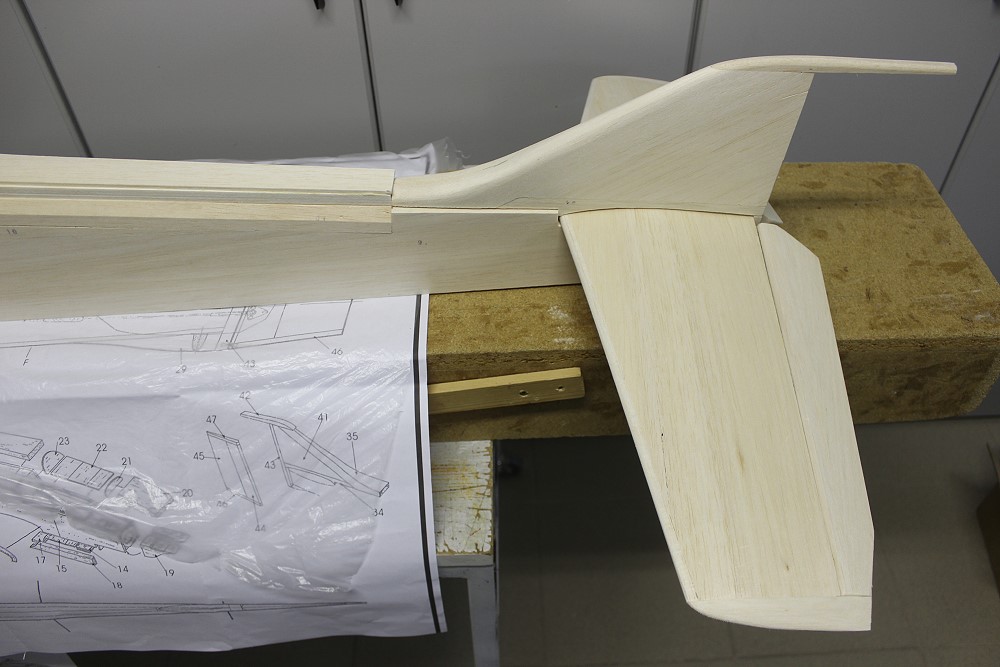

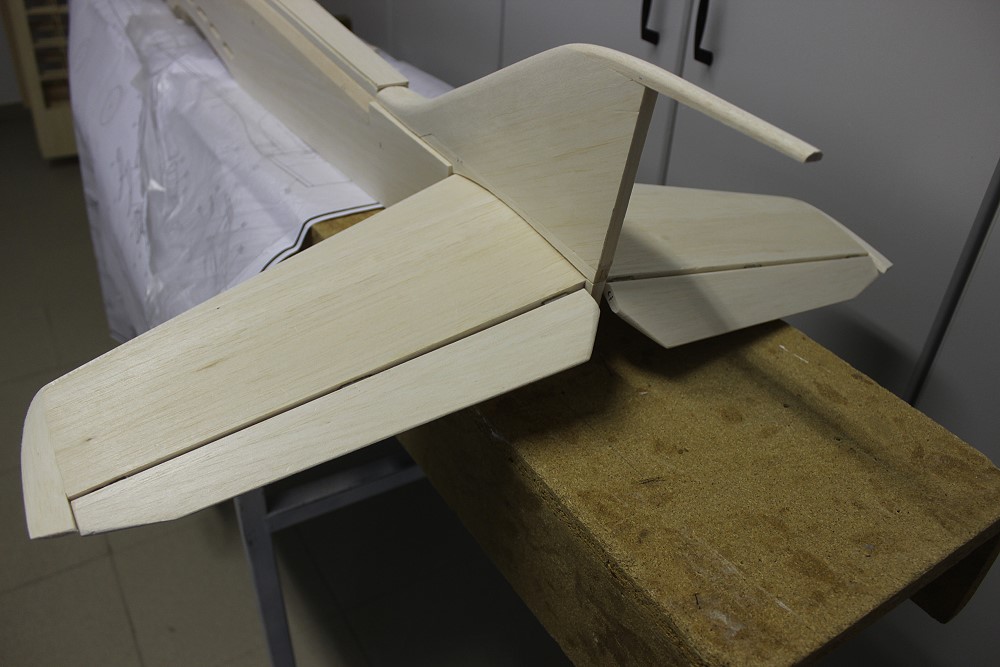

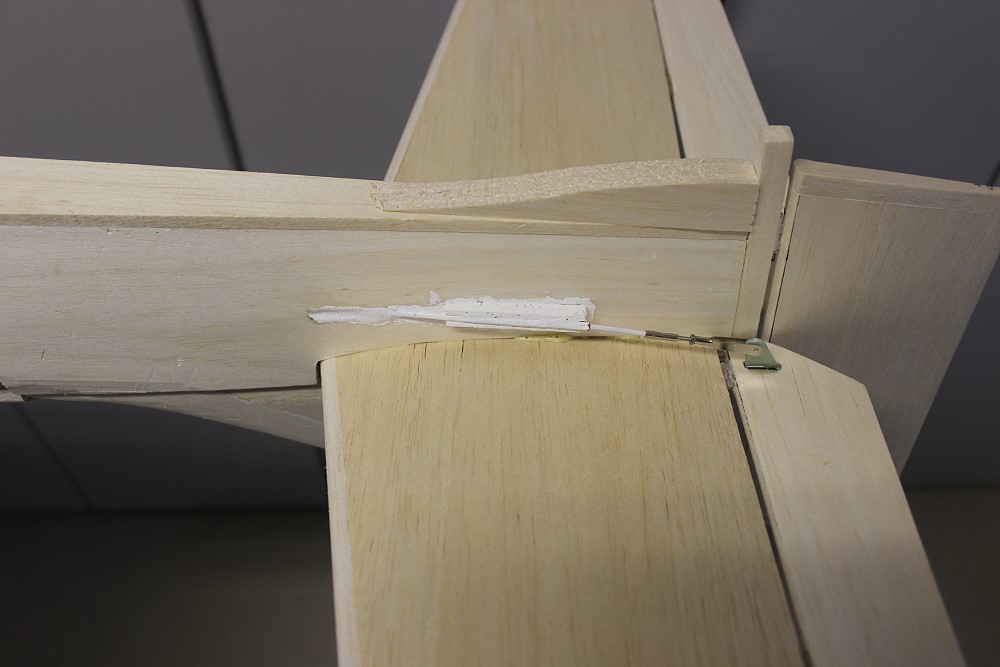

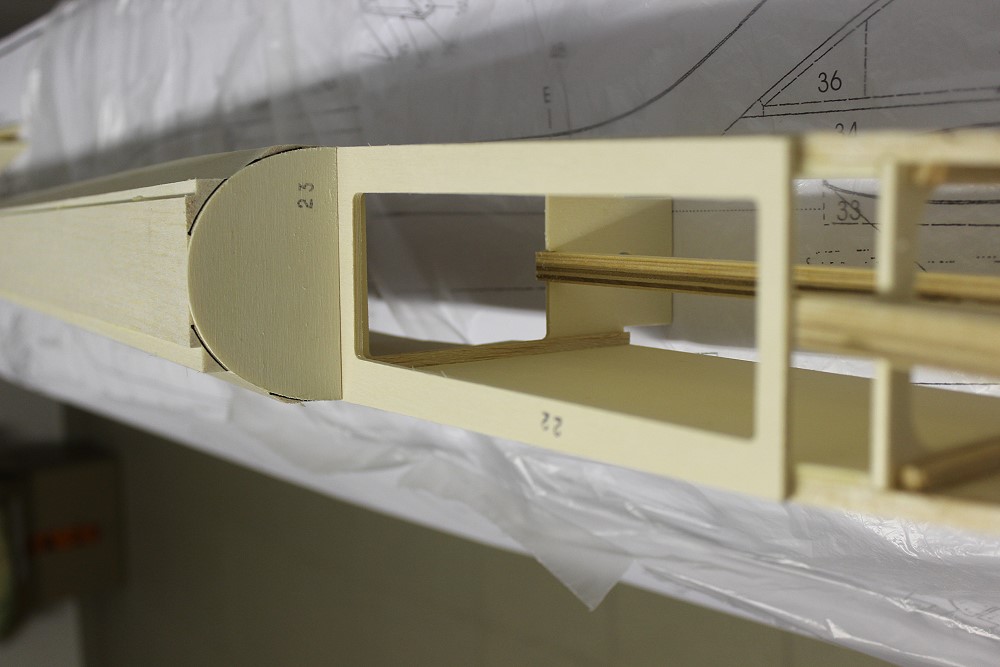

Das HLW wird so mit dem Rumpf verbunden. |
 |
von hinten |
 |
Den Motorspant habe ich aus 2mm GfK gemacht. |
 |
Hier ist der Spant bereits auf dem alten Holzspant verklebt. Die Nasenklötze sind zunächst nur aufgelegt. |
 |

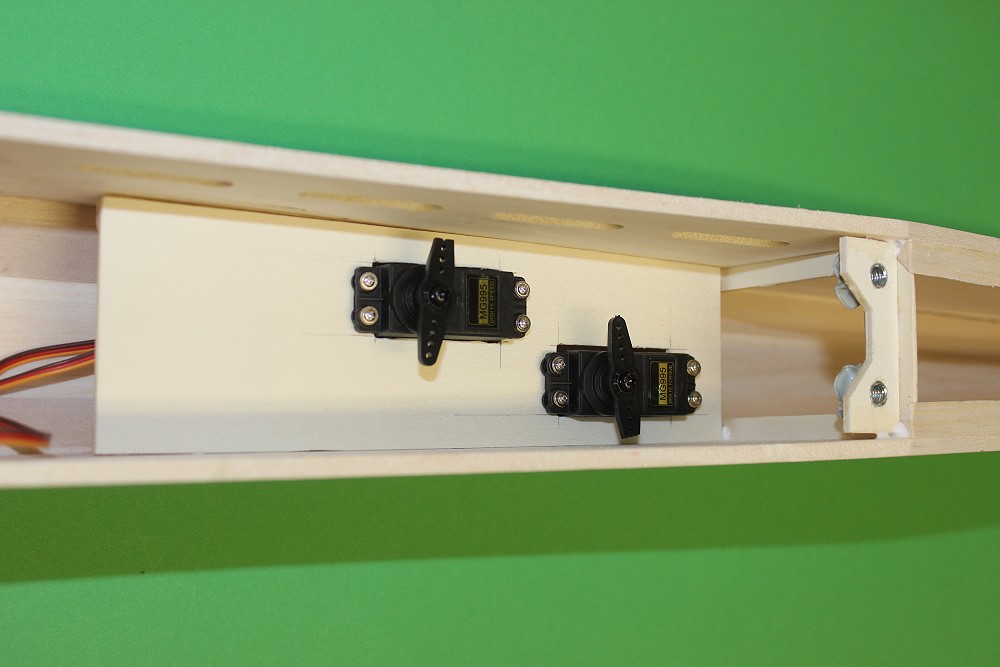

Die Servos für Höhe und Seite sitzen im Rumpfbereich der Tragfläche. Sie sind hängend eingebaut. |
 |
Bowdenzüge |
 |

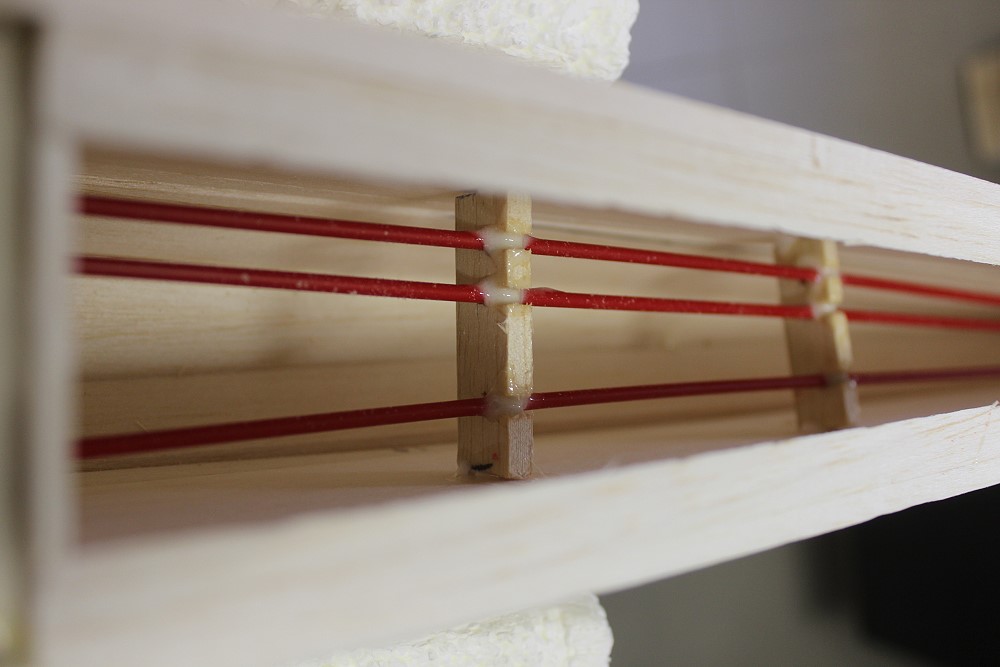

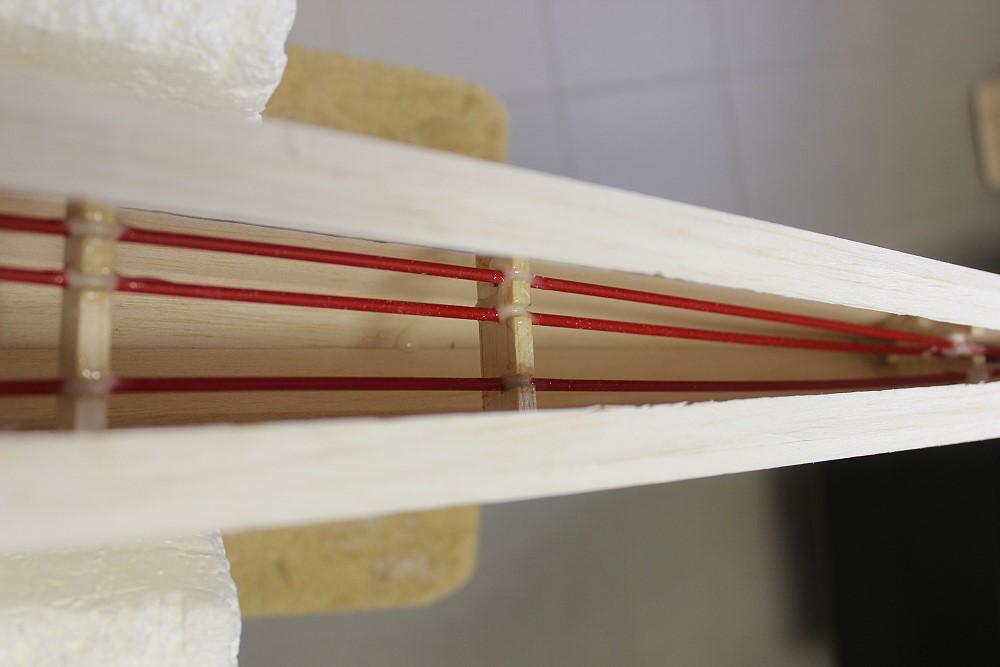

Ich habe die Bowdenzüge außer vorne und hinten noch an 3 Stellen im Rumpf fixiert. |
 |
Jetzt bewegen sie sich nicht mehr beim betätigen der Ruder. |
 |

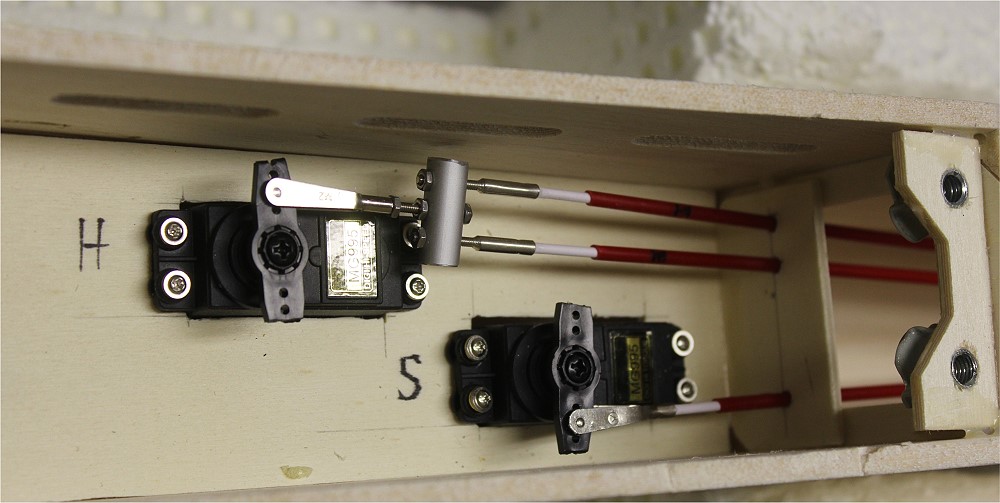

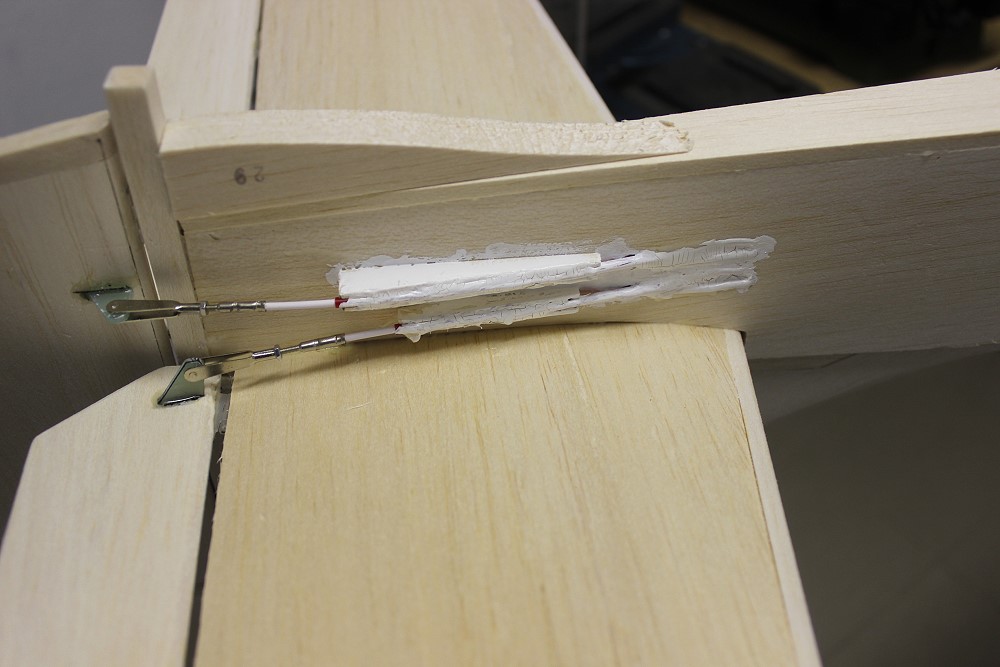

Ich habe die Bowdenzüge noch mit einem Balsakeil festgelegt. |
 |
OK, die weiße Farbe ist ein bißchen schlampig. Aber mit Folie ... |
 |

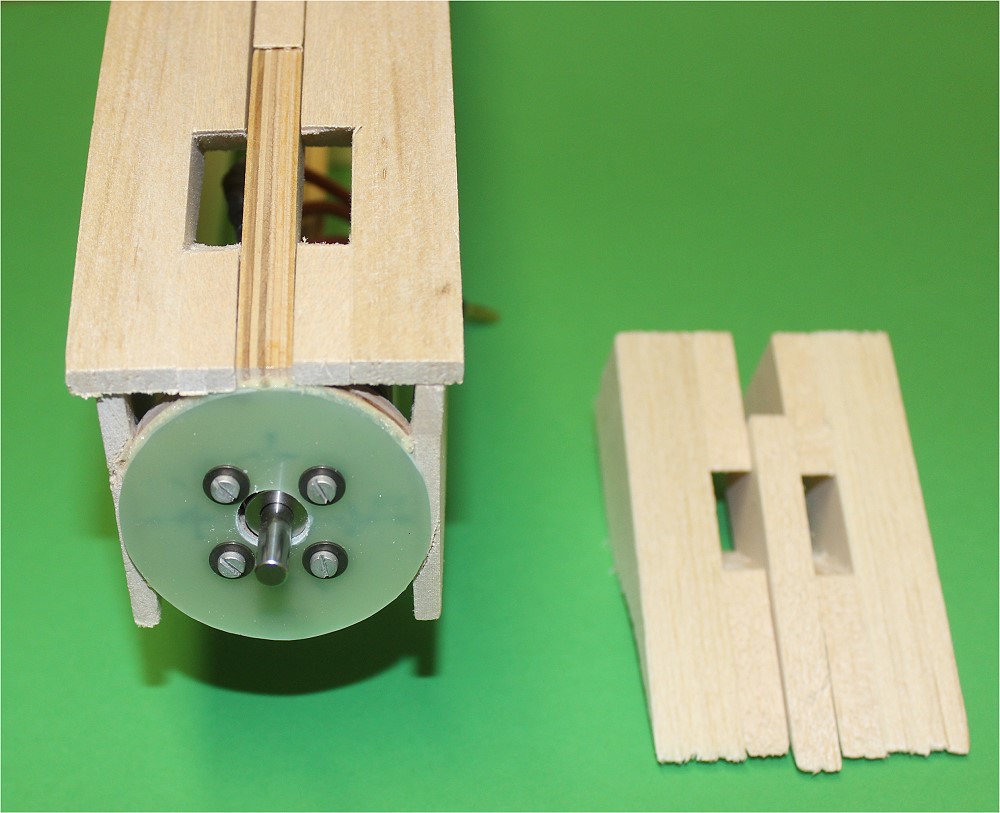

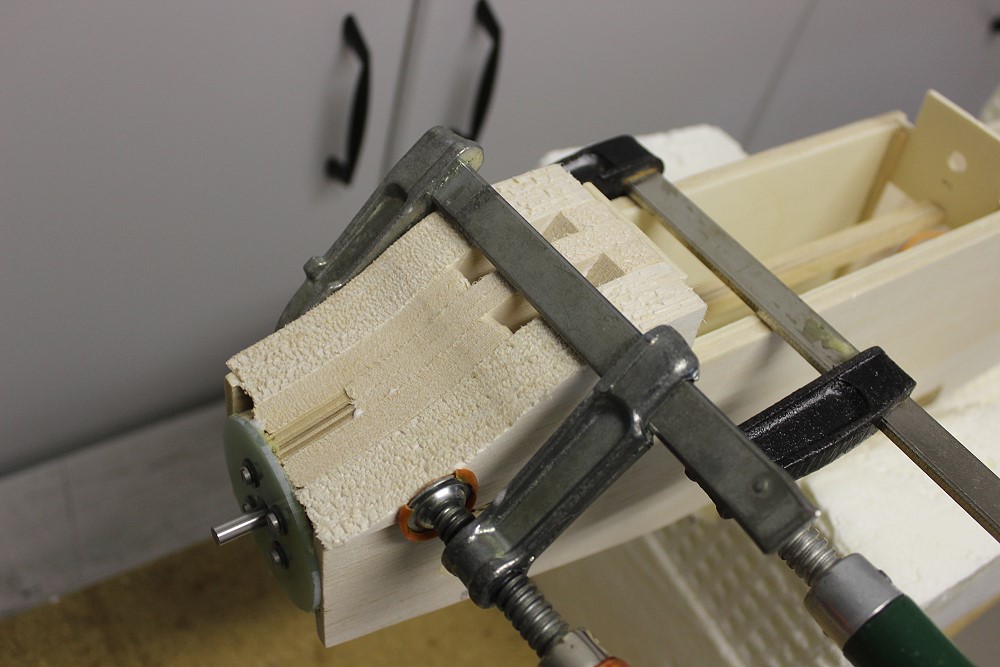

Die Nasenklötze auf der Unterseite ... |
 |

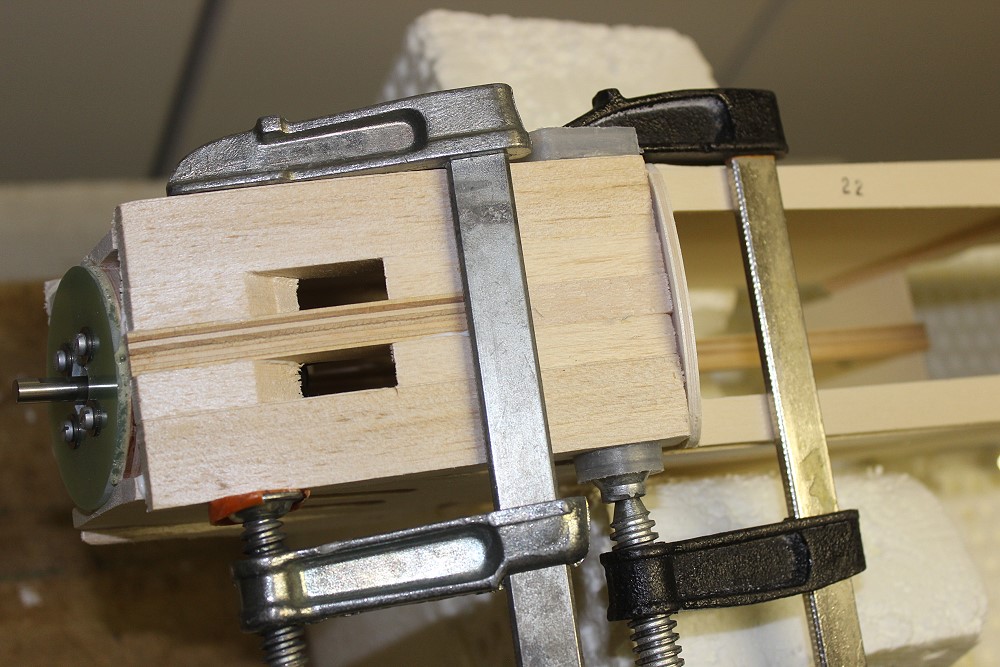

... und auf der Oberseite. |
 |

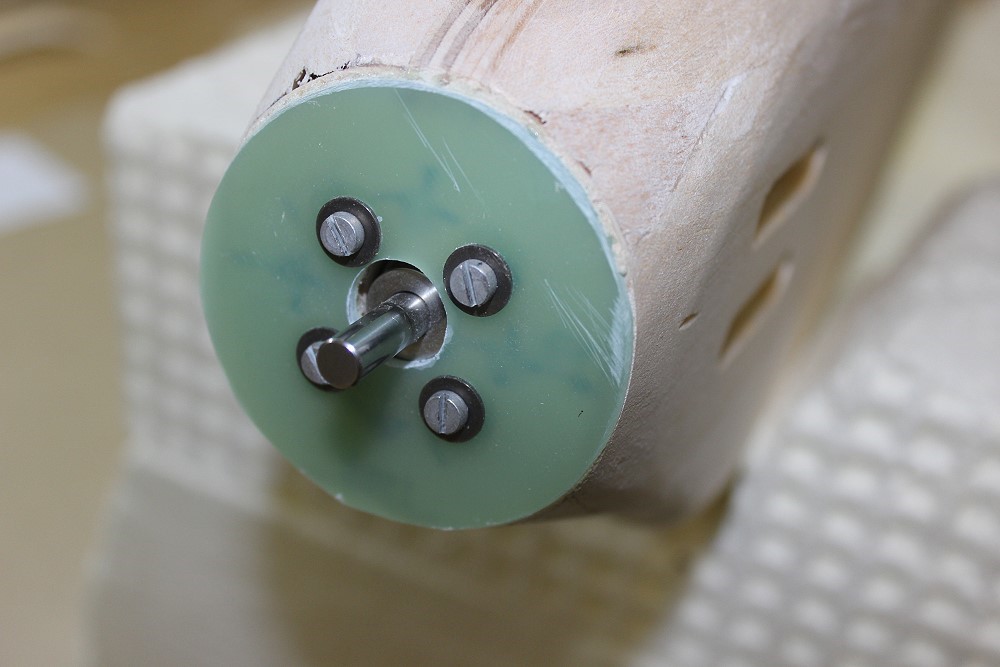

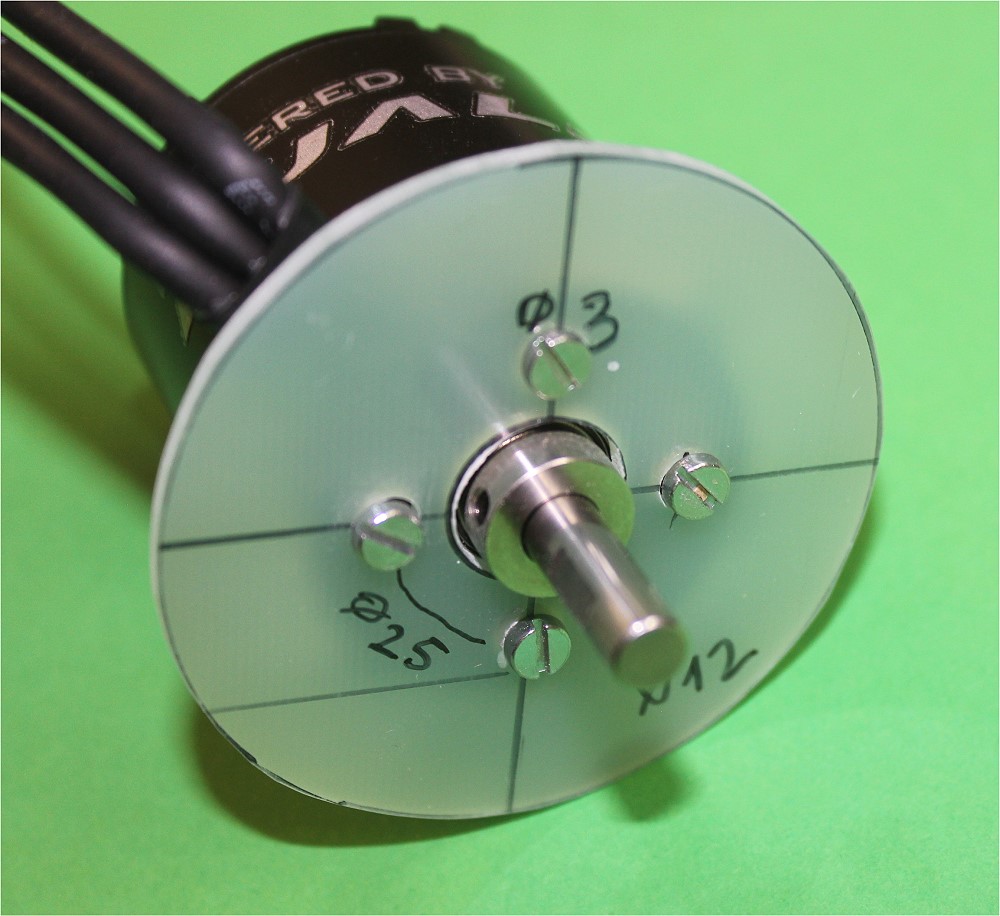

Zur Befestigung des Motors habe ich einen neuen GfK-Spant aus 2mm Material gemacht. Somit konnte ich neue Löcher 45° gedreht bohren. Damit kommen die Anschlußdrähte des Motors in die Ecken des Rumpfes. |
 |

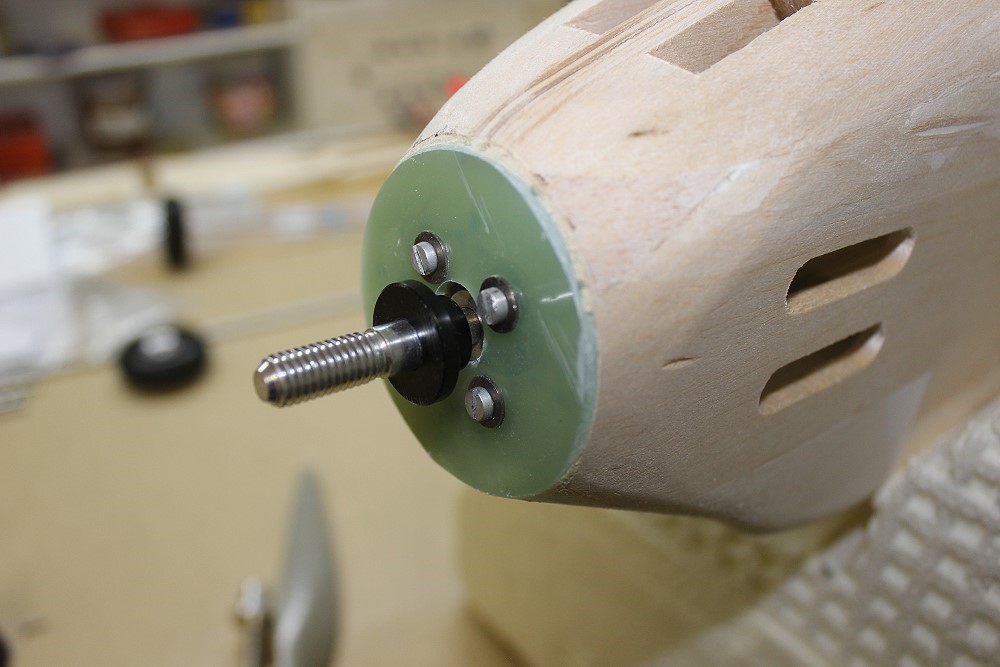

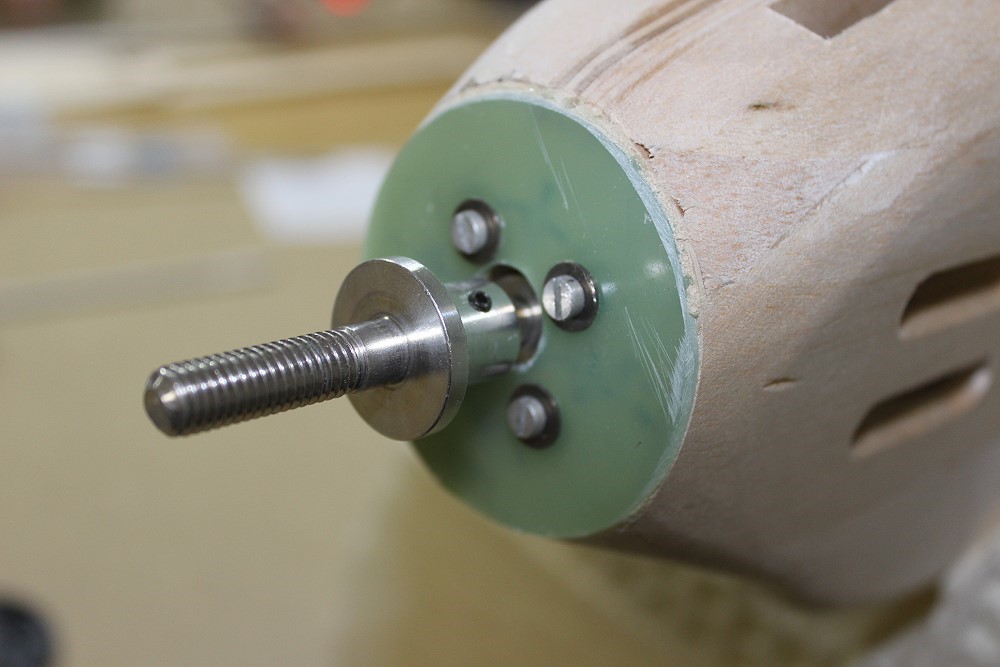

Diese Propbefestigung wurde mit dem Motor geliefert. |
 |
Nun steht aber die Grundplatte des Spinners ca. 10mm vom Rumpf ab. |
 |
Ich habe dann einen Klemmkonus zur Propbefestigung probiert. |
 |
Dann steht die Grundplatte des Spinners immer noch ca. 8mm vom Rumpf ab. |
 |

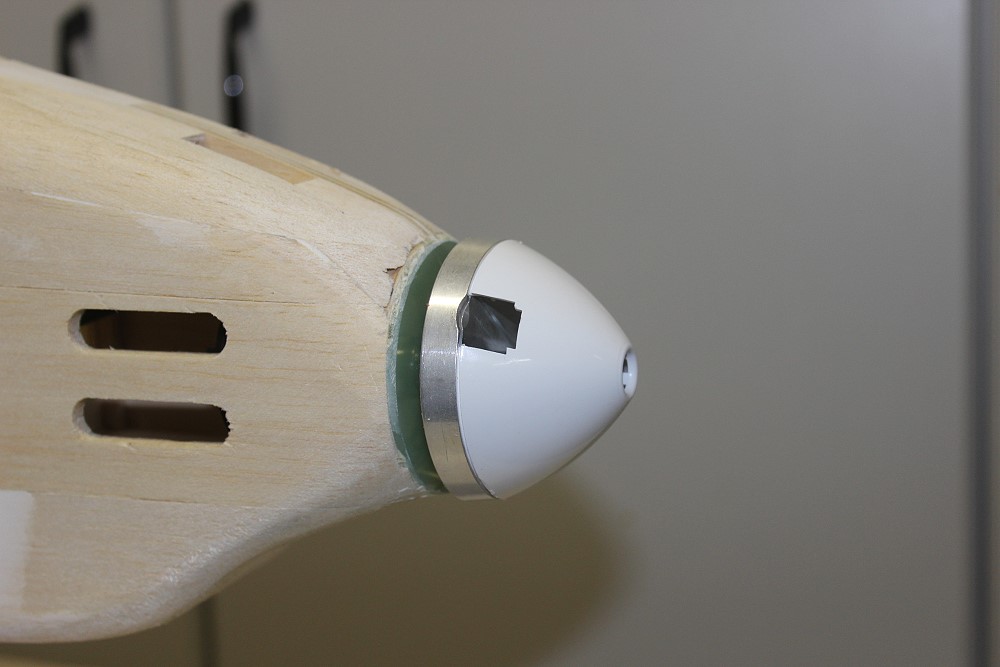

Das ist jetzt ein 60mm Spinner. |
 |

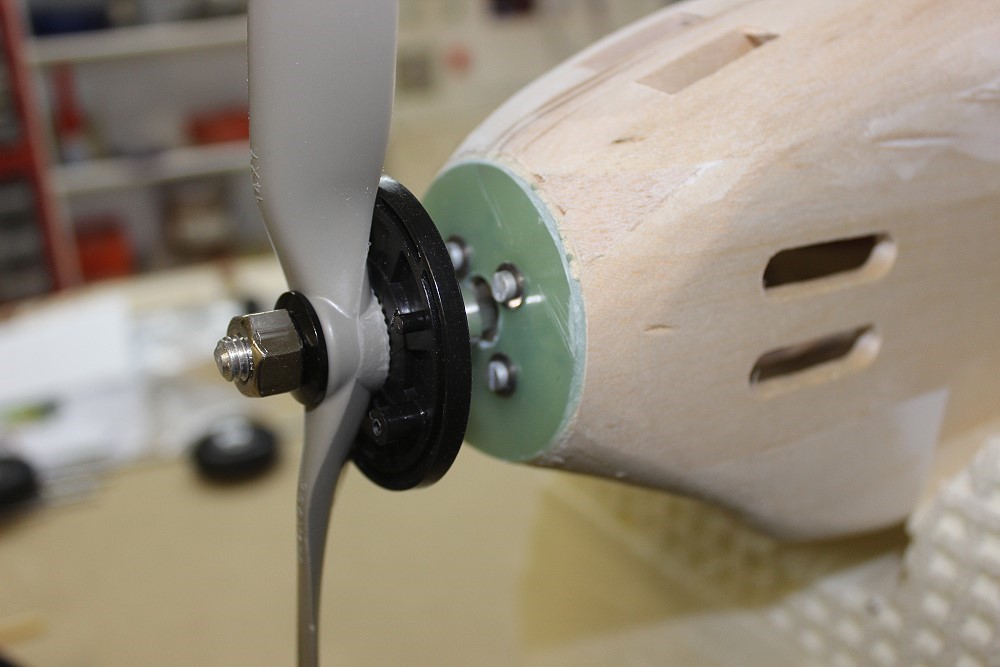

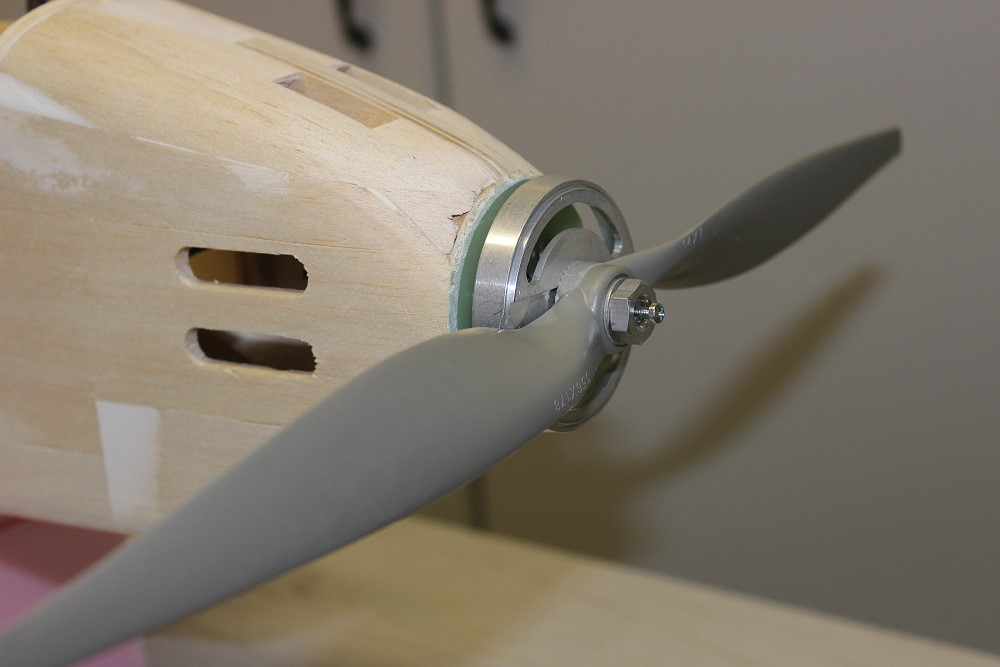

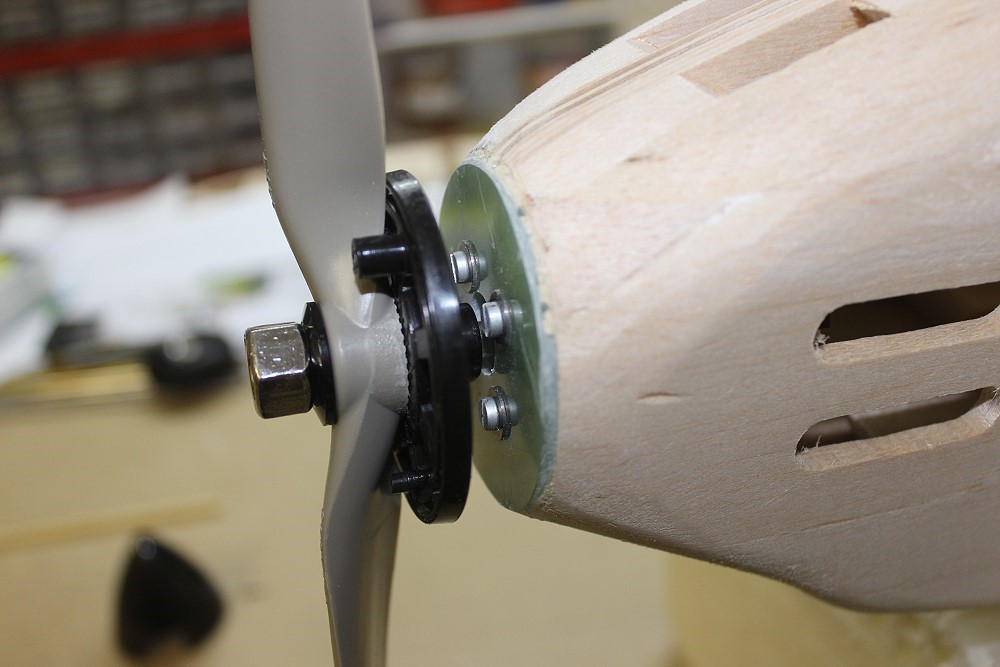

Mit Prop drauf. |
 |

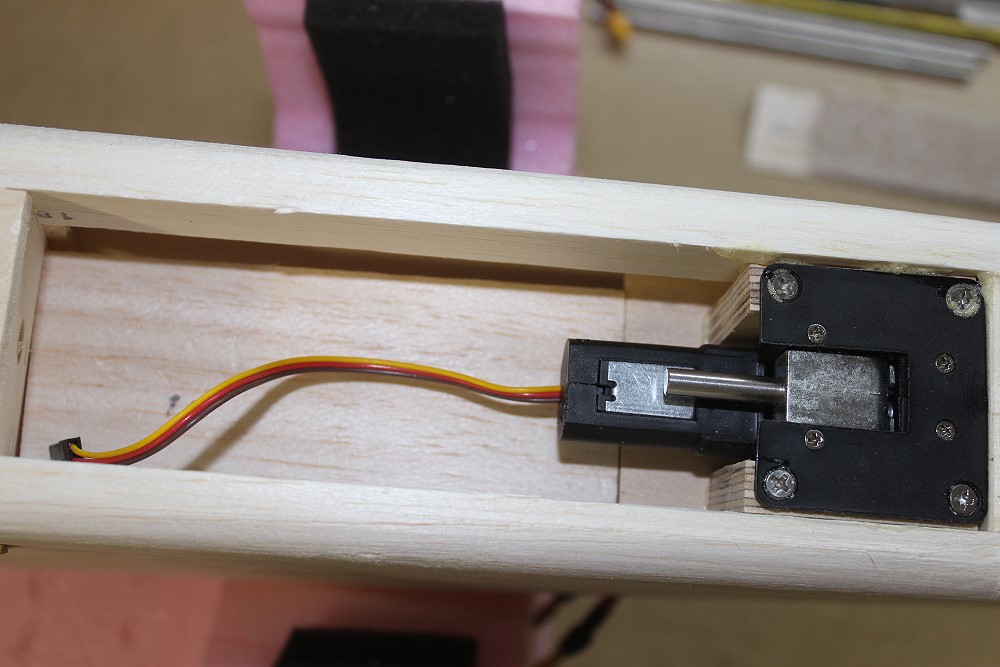

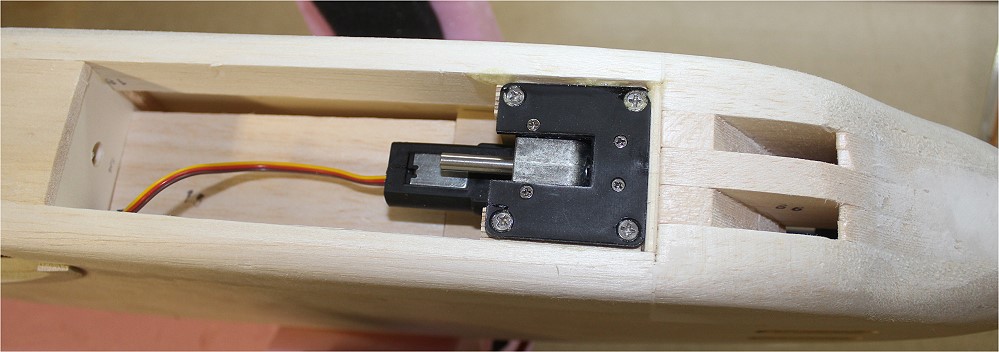

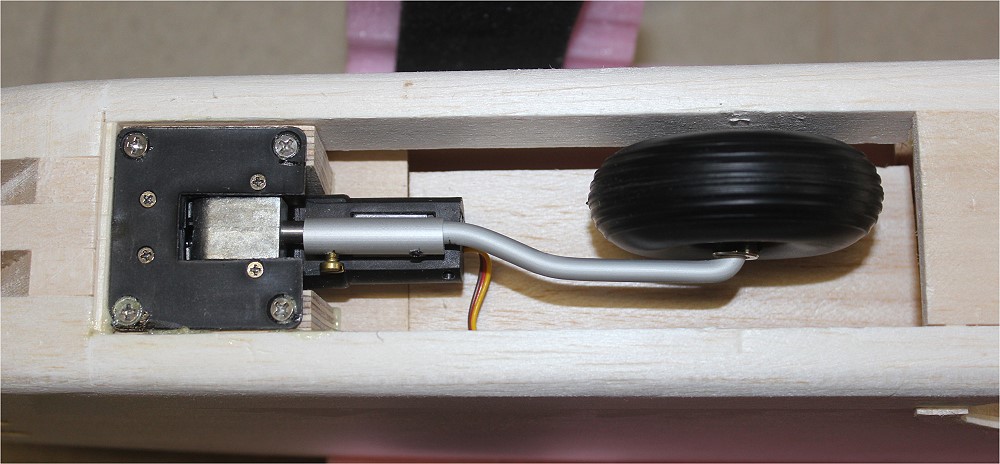

Das EZFW im Rumpf ist eingebaut. |
 |
|
 |
Die Achse mußte angepaßt werden, damit das EZFW in den Rumpf geht. |
