Cumulus III f |
|
| zum Vergrößern auf die Bilder klicken | |
|
Seitenruder |
|
 |
Seitenruder |
 |

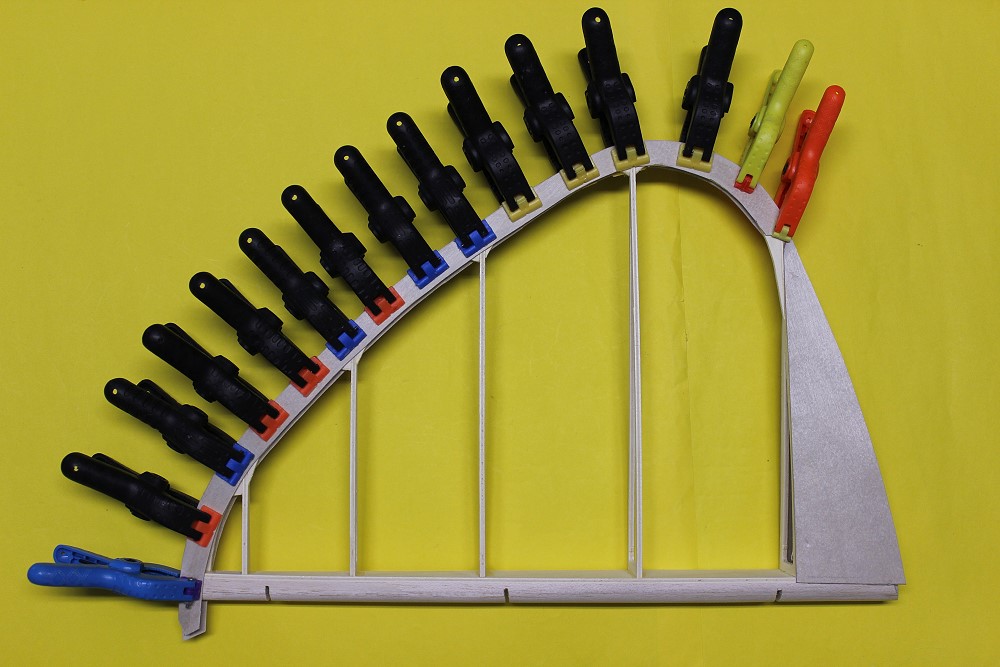

Dämpfungsfläche |
 |
beides zusammen |
 |
SR-Scharniere aus 2mm GfK mit 2mm GfK-Draht. |
 |
Hier die Maßskizze. |
 |
SR: auf das SpH kommt Balsa 5/3/5mm; im 3mm Balsa ist das Bowdenzugrohr eingebettet. |
 |
SR geschlitzt und die Scharniere eingefädelt. |
 |
So soll es rundgeschliffen werden. |
 |
So sieht es fertig aus. |
 |
Fertig. |
 |
Das SR wird rundherum mit 0,8mm SpH eingefaßt. |
 |
Alles beplankt, nur noch verschleifen. |
 |
Fertig verschliffen. |
 |
Ruderhorn |
 |
Das SR ist komplett mit 0,8mm SpH beplankt. Unterhalb ist der Rumpf auch beplankt. Man sieht auch die Laschen für die HR-Streben. |
 |
Die Seildurchlässe habe ich mit Verstärkungen versehen. |
