Cumulus III f |
|
| zum Vergrößern auf die Bilder klicken | |
|
Querruder |
|
 |
Querruderholme |
 |
Auch hier wieder eine Verstärkung der Schäftung. |
 |

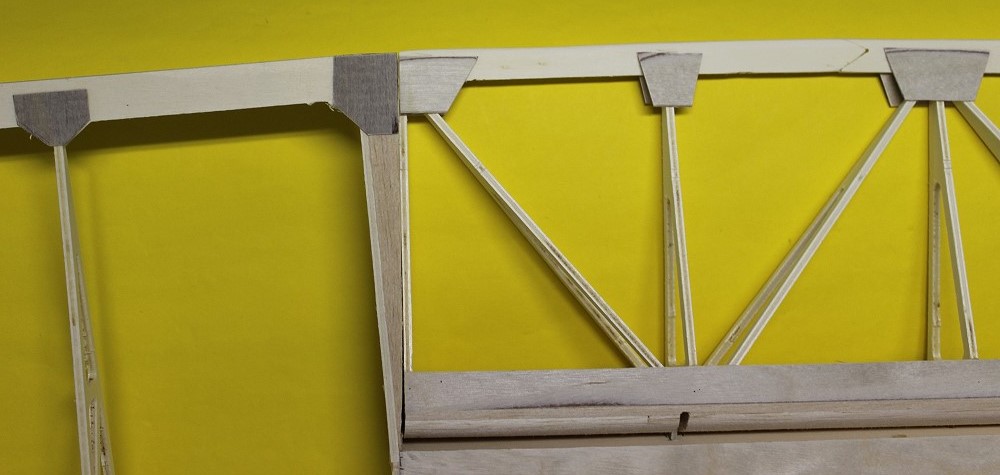

Die Rippen sind eingesetzt. |
 |
Die Endleiste ist ein Frästeil |
 |
Das Gerüst ist fertig. |
 |
SpH-Aufleimer |
 |
3mm Balsa auf die Verkastung. |
 |
Mittig ein Bowdenzugrohr. |
 |
Rechts, links und oben drauf 3mm Balsa. |
 |
Scharniere aus 2mm GfK + 2mm GfK-Draht |
 |
Schlitz mit Scharnier - muß noch abgerundet werden. |
 |
abgerundet |
 |
Da ich für die Scharniere 3x3mm Balsa = 9mm auf den Querruderholm geklebt habe, würde das Querruder ca. 10mm breiter werden. Ich habe die Endleiste um ca. 10mm verschmälert. Die Verstärkungsecken hatte ich schon 10mm vom Rand aufgeklebt. |
 |
Querruderservo |
 |
Servo auf einen SpH-Deckel geschraubt. |
 |
Ruderhorn im Querruder. |
 |
Befestigung des Ruderhorns. |
 |
|
 |
Servo auf Deckel von außen ... |
 |
... und innen. |
 |
|
