Cumulus III f |
|
| zum Vergrößern auf die Bilder klicken | |
|
Höhenruder |
|
 |
Frästeile für die beiden Höhenruder ... |
 |
... und die Dämpfungsfläche. |
 |
Die Teile nach Plan hingelegt. Nicht wundern, die Holmleiste ist doppelt. |
 |
|
 |
HR-Dämpfungsflosse. |
 |
Hier sieht man, daß der Holm doppelt ist. |
 |
Gerüst von den beiden Höhenrudern. |
 |

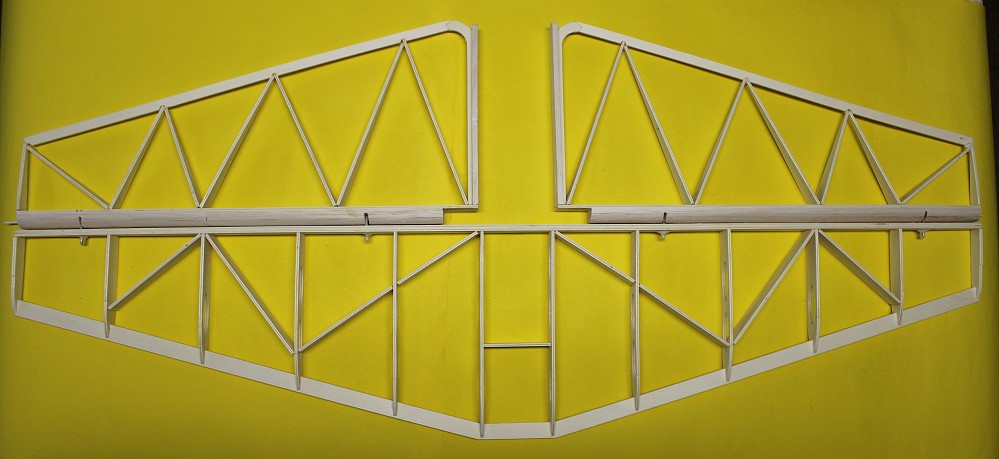

Das Gerüst des gesamten HLW. |
 |
Hier sieht man, daß die HR im äußeren Drittel unten schräg verlaufen, oben sind sie gerade. |
 |
Scharniere (wie beim SR) fertig. |
 |
Die beiden Ruderblätter sind mit einem 6mm SpH-Streifen verbunden und mit Balsa aufgefüttert. |
 |

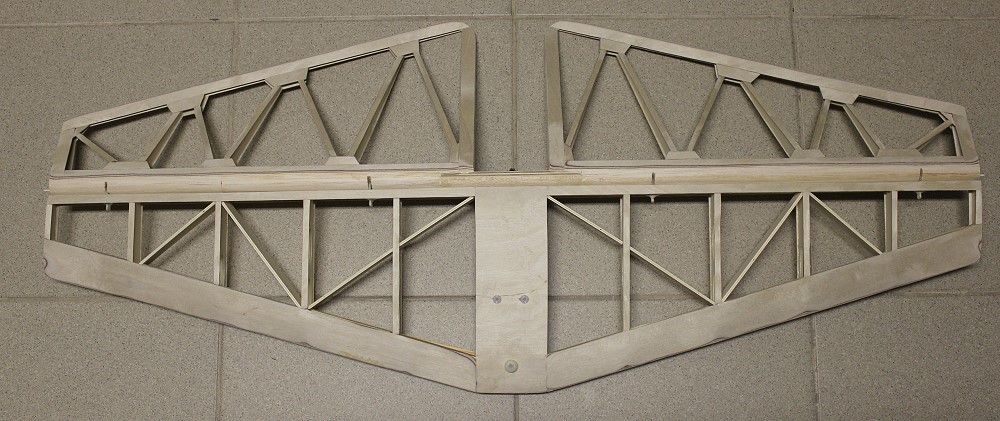

Aufleimer auf den Höhenrudern. |
 |
Die Nasenbeplankung hat Wellen geschlagen, weil sie nirgends aufliegt. |
 |
Ich habe dann einfach 5x5mm Kiefernleisten daruntergeklebt. Jetzt ist die Kante gerade. |
 |
Ruderhorn aus 5mm Ms-Rohr und 0,6mm Ms-Blech. |
 |
Die Schelle ist mit dem Rohr und dem unteren Blech verlötet. |
 |
Das Ruderhorn ist am HR angeschraubt und wird noch mit Harz gesichert. |
 |
HR fertig beplankt und verschliffen. |
 |
Die Laschen für die HR-Streben. |
 |
|
 |
Vorne auf der HR-Auflage kommt ein Formteil
aus Balsa dran. Man könnte auch die Lücke lassen. |
 |
|
 |
|
 |
|
 |
Um die geforderte EWD von 2° zu erreichen, muß man die HR-Dämpfungsfläche hinten 6mm unterlegen. |
 |
Ich habe das noch seitlich angepaßt, damit das HR satt aufliegt. |
 |
HR-Streben aus M3-Gewindestange, mit Kiefern- und Balsaleisten in Tropfenform. |
 |
Transportsicherung. Damit die Streben nicht irgendwie auf das HR drücken, habe ich dieses Stück SpH gemacht. Jetzt sind sie fixiert. |
