Flying Cloud von AirFly |
|
Rumpfbau |
|

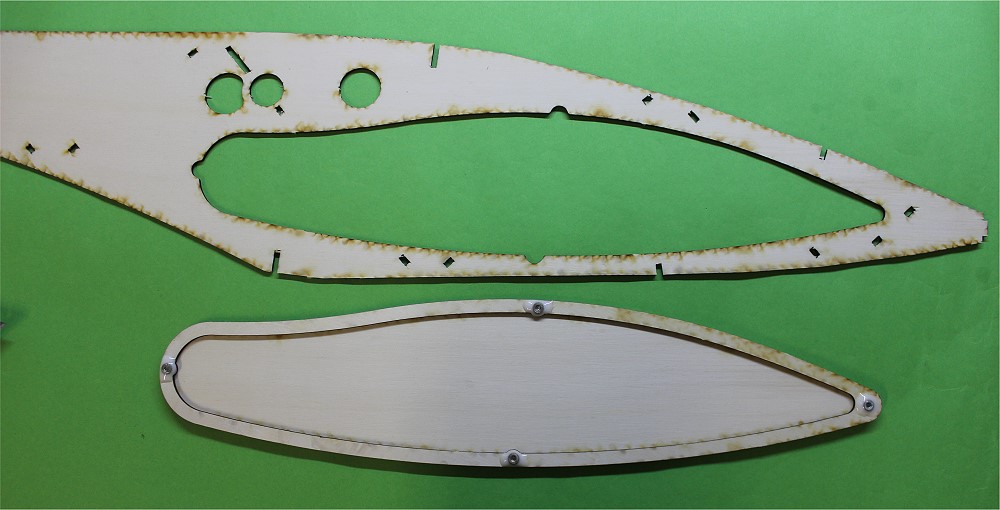

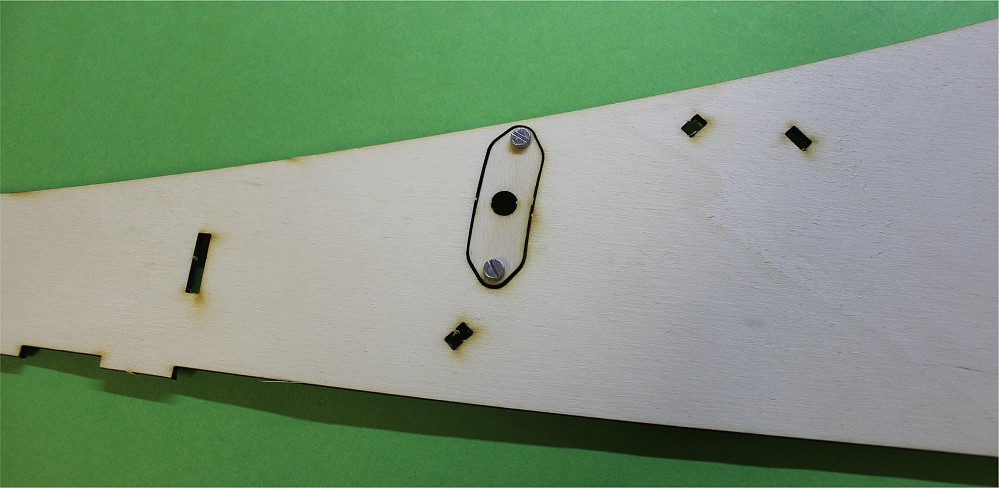

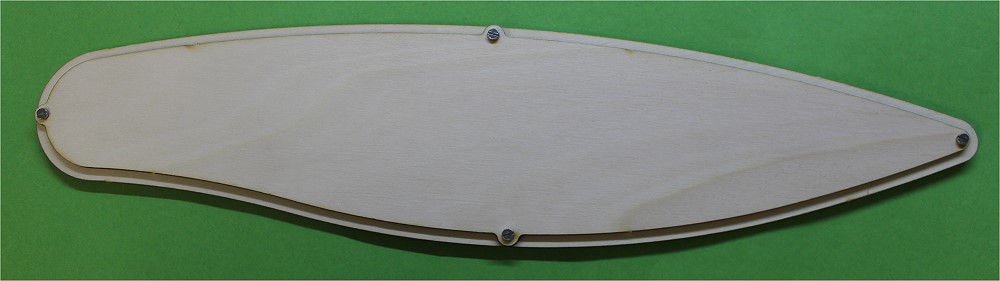

In die linke Rumpfseitenwand wird ein Deckel eingebaut. | |
Der Deckel sitzt auf einem Rahmen. Dieser wird mit der Seitenwand verklebt. | |

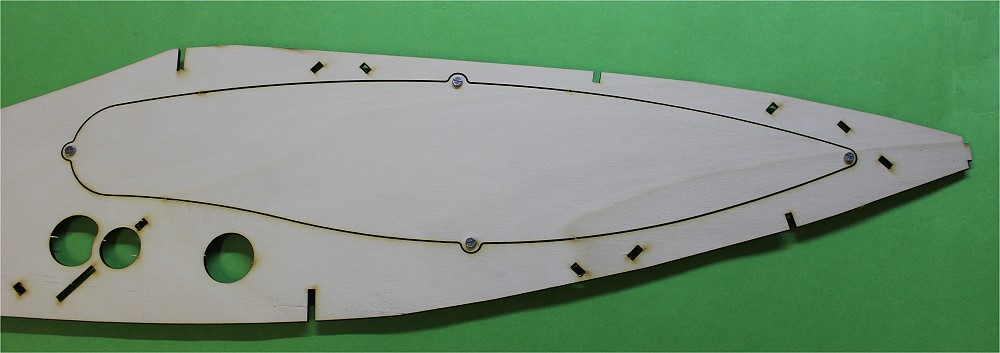

Dann wird der Deckel mit 4 St. M3-Schrauben
festgeschraubt. Natürlich nehme ich später Senkschrauben. Evtl. werde ich den Deckel auch mit Magneten befestigen. Denn darunter sitzt der Akku. |
|

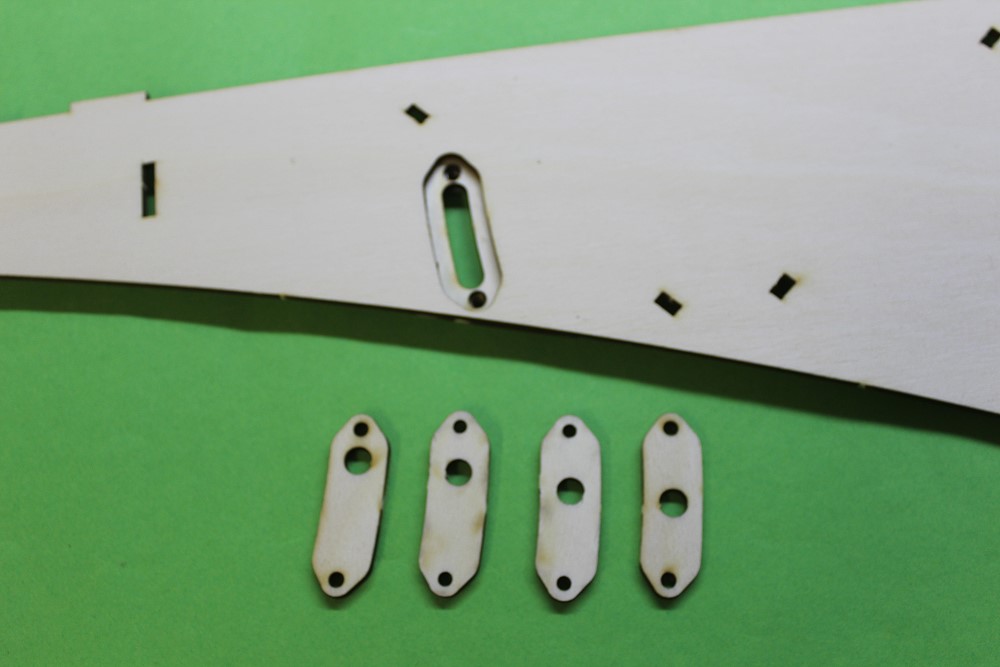

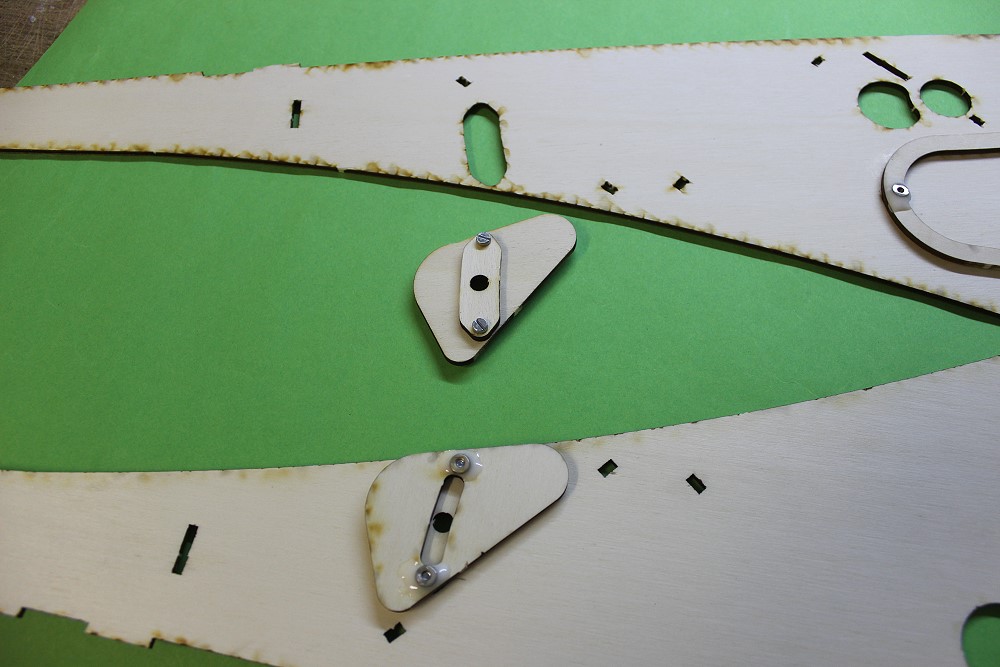

Dieses Teil nimmt später den Torsionsstift der
Tragfläche auf. Es gibt 4 verschiedene Einsätze mit verschieden hohen Löchern. Die Platten werden einfach mit 2 M3-Schrauben verschraubt. |
|
Damit kann man später den Einstellwinkel gegenüber der
Rumpfachse verändern. Und somit verändert man den Motorsturz, ohne die Motorbefestigung zu verändern. Genial! |
|
Hier die 4 verschiedenen Teile. | |

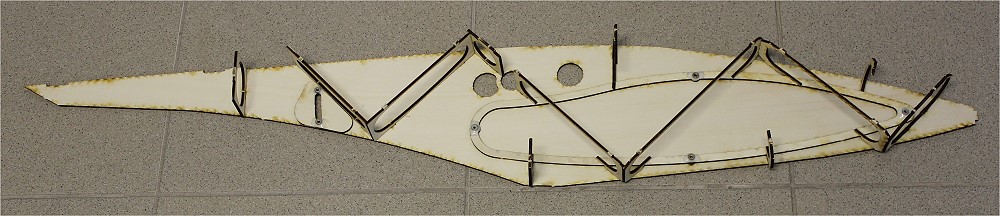

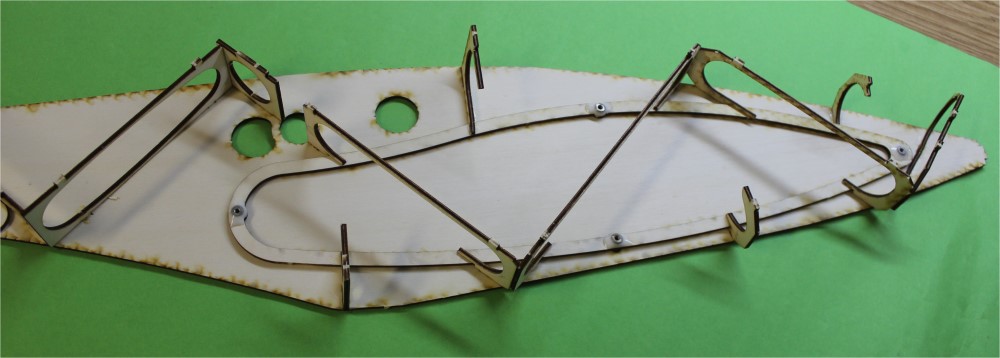

Linke Rumpfseite mit Spanten und Halbspanten. | |
Die Spanten sind unkonventionell schräg in Zick-Zack-Form angeordnet. | |

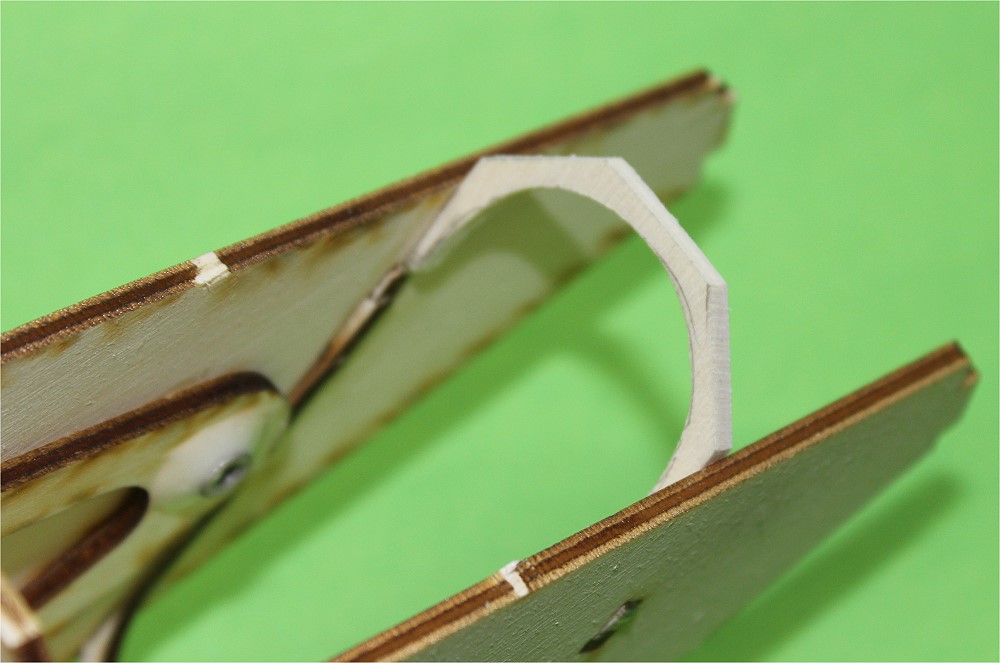

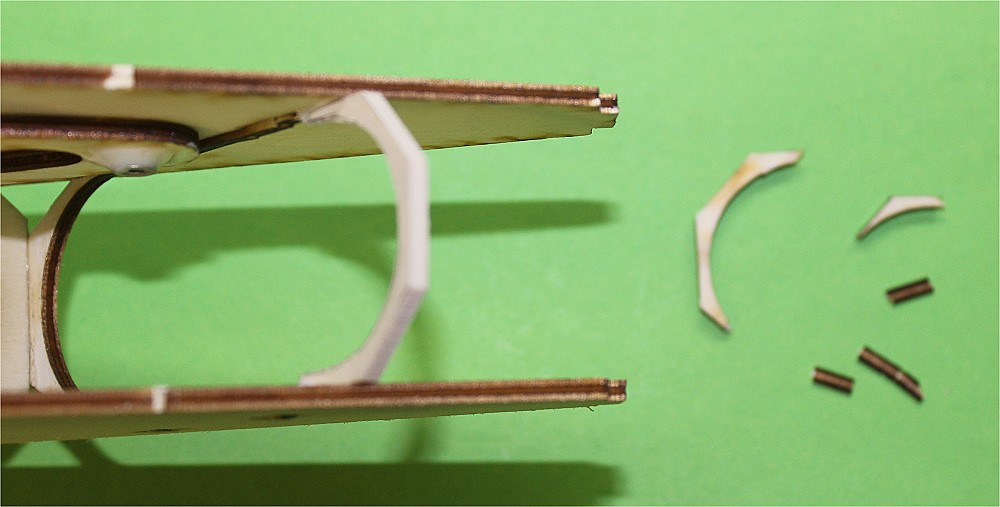

Der Spant 3 ist dermaßen filigran, daß er einfach zerbrechen muß, und das gleich mehrmals. | |
Ich habe dann den oberen Teil nochmal hergestellt. Er dient ja als Auflage für den oberen Rumpfdeckel. | |

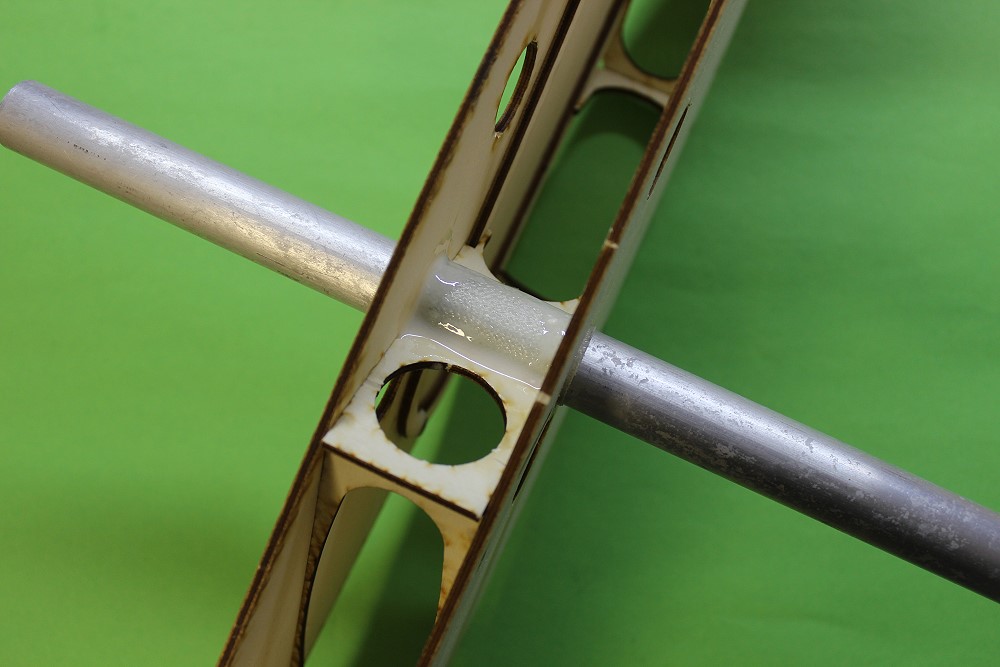

Ein Stück GfK-Rohr für die Steckung ist eingeharzt. Die
Löcher dafür müssen etwas aufgefeilt werden, da das Rohr laminiert ist
und deshalb nicht ganz rund. Einkleben am besten mit eingeschobenem Alu-Steckungsrohr. Man weiß ja nie und gerade soll es auch sein. |
|

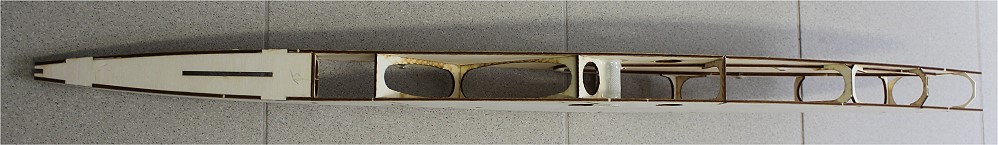

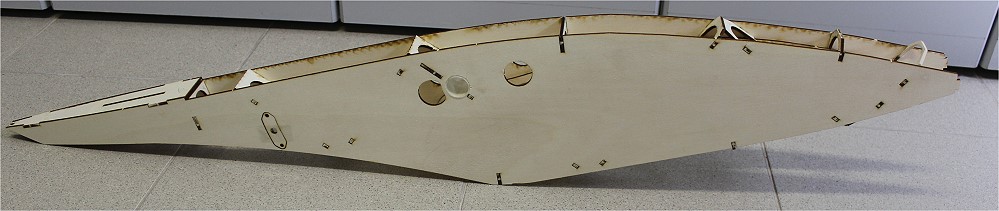

Rumpfgerüst, noch ohne Motorspant. | |
Links die Auflage für das SLW. | |

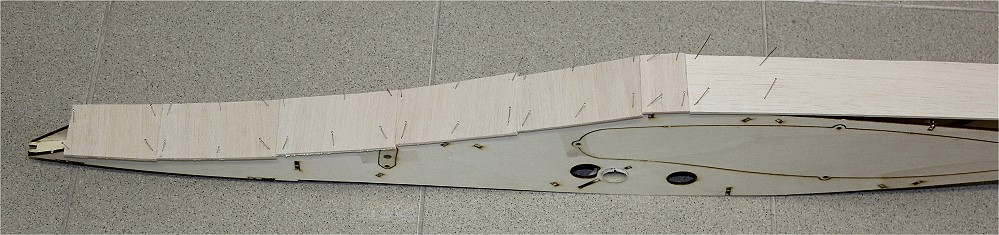

Die Unterseite wird hinten mit 3mm Balsa - quer - verschlossen. | |

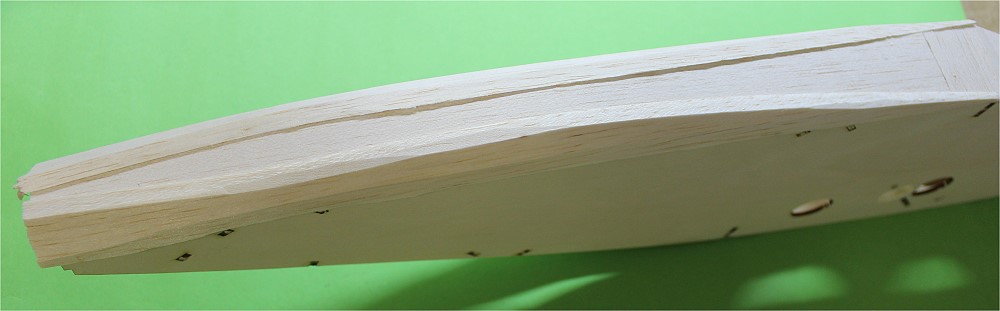

Die Ecken sind mit 5mm Balsa verkleidet und werden dann rund geschliffen. | |

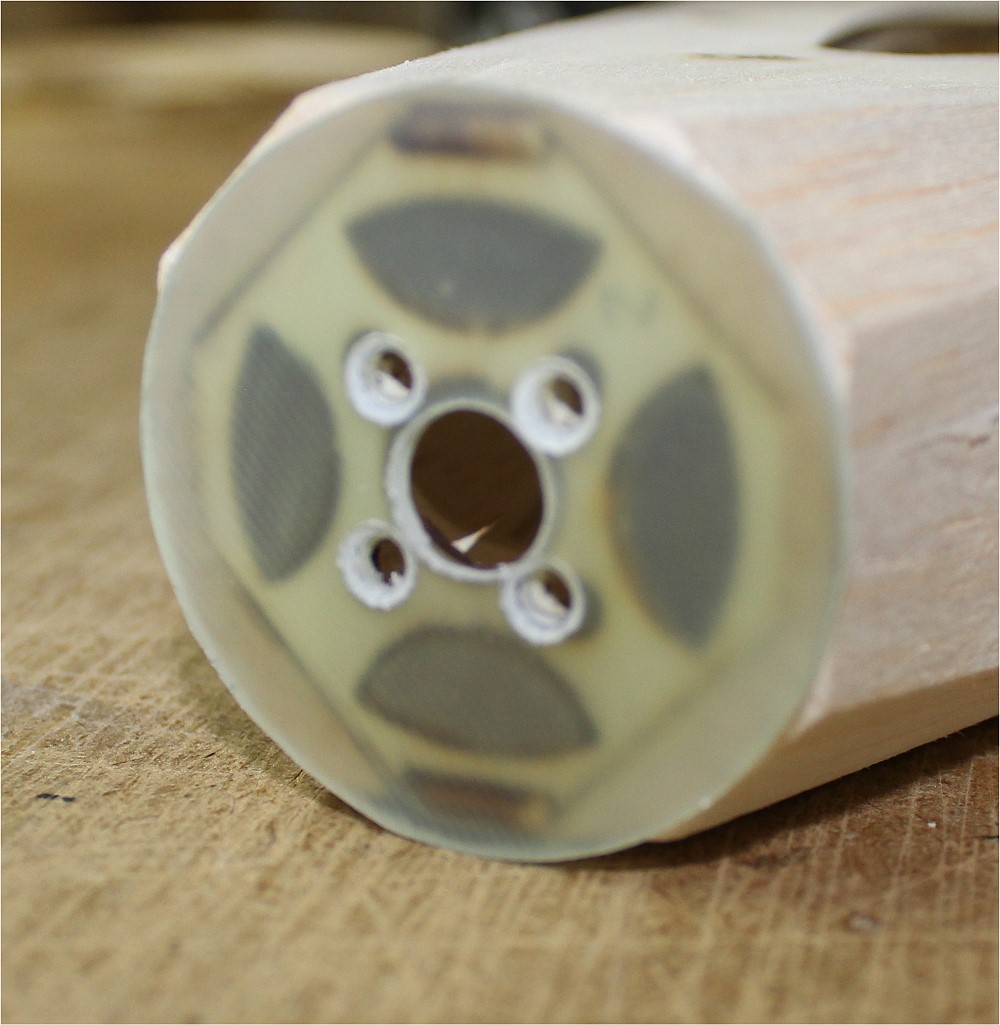

Ich habe aus 2mm GfK einen Motorspant gemacht. | |

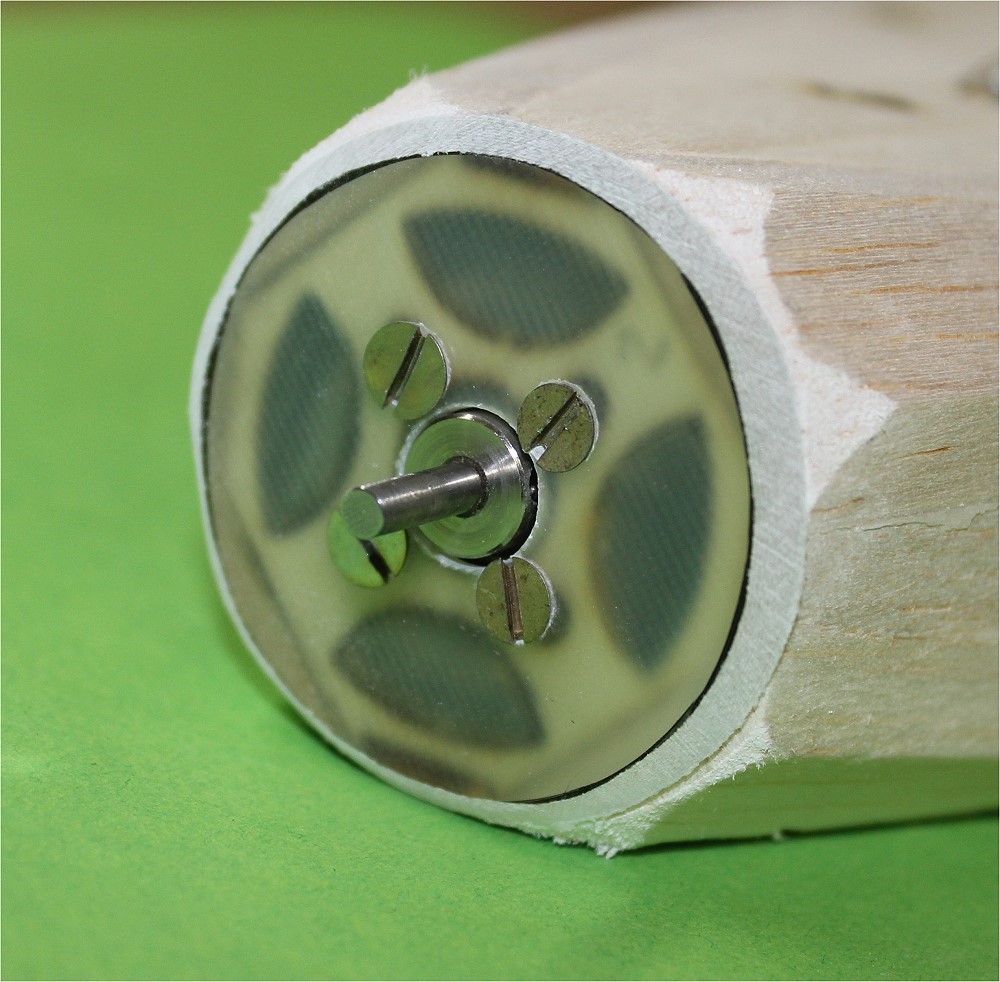

Motor angeschraubt und rundum schräg angeschliffen. | |

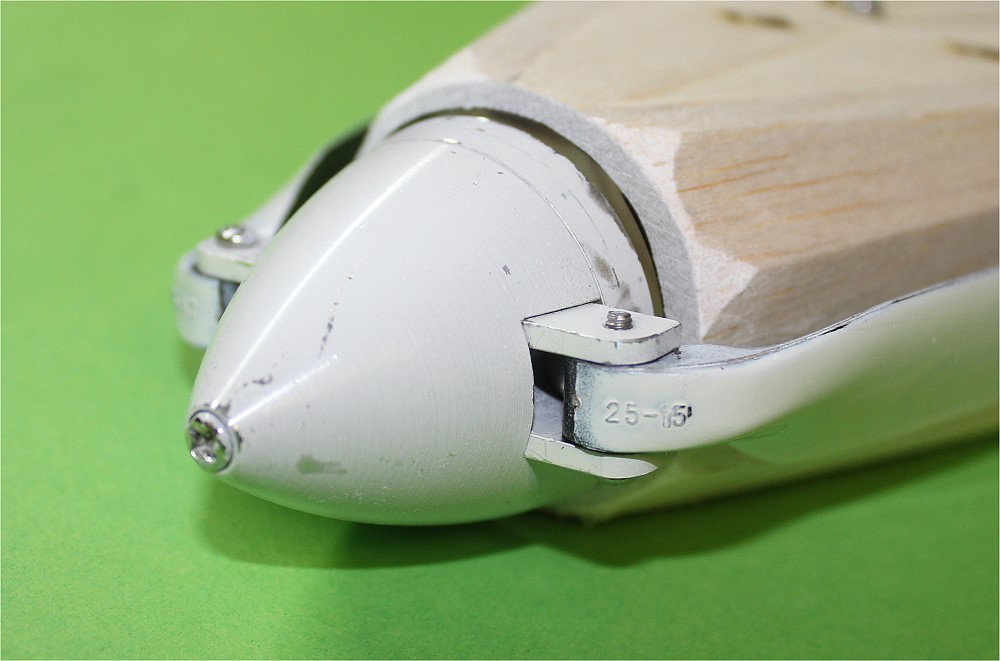

Spinner und Nase noch nicht angepaßt. | |

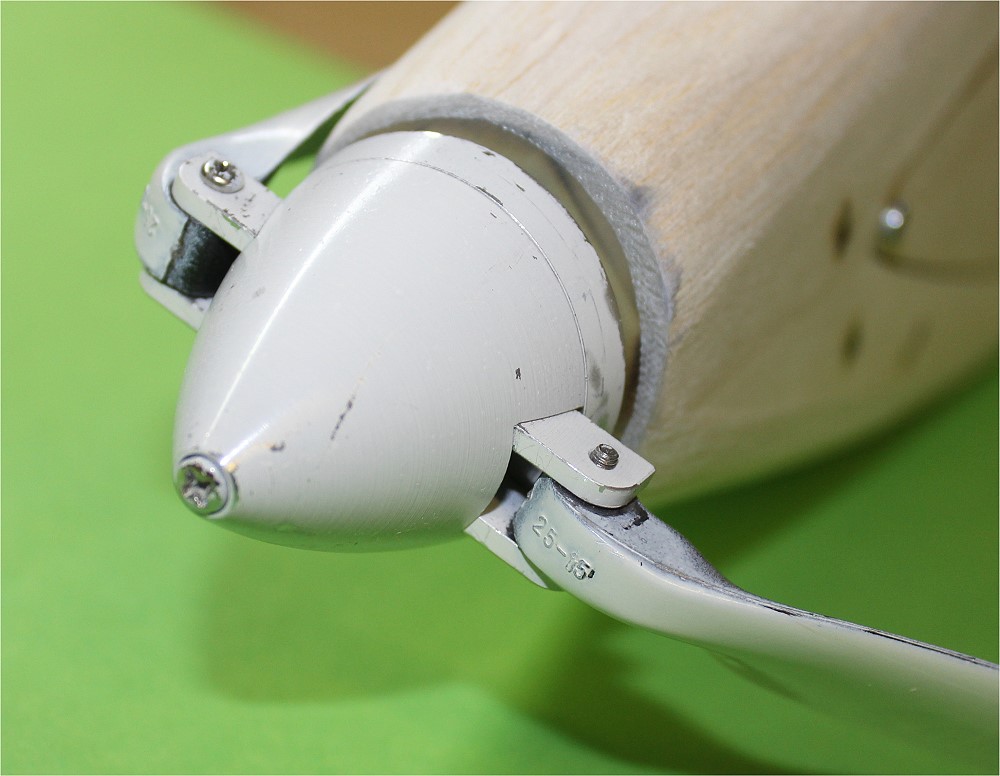

Hier ist die Nase schon nahezu fertig. |
