Bergfalke Mü 13E |
|
|
Rumpfbau |
Schleppkupplung Kufe Rad |
|
zum Vergrößern auf die Bilder klicken |
|
| Alle Teile sind verputzt. | |
|
Einige Teile sind sogar aus Teak-Sperrholz, 6fach
verleimt! Es sind auch Teile für den Sitz dabei. |
|

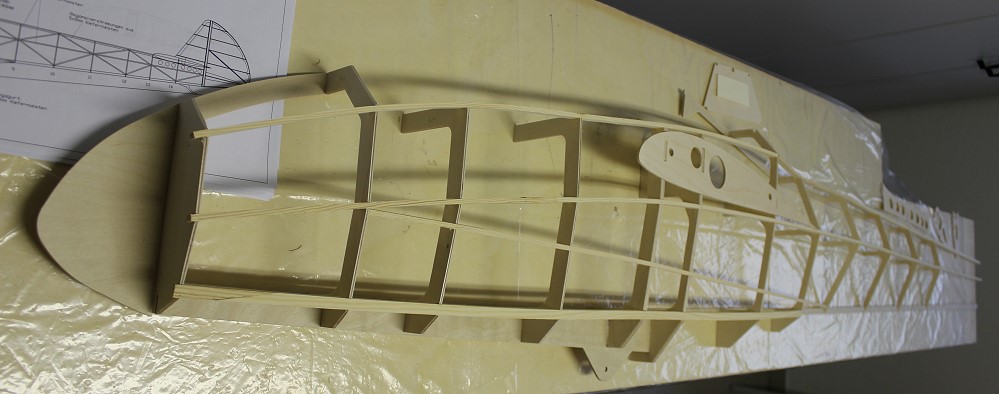

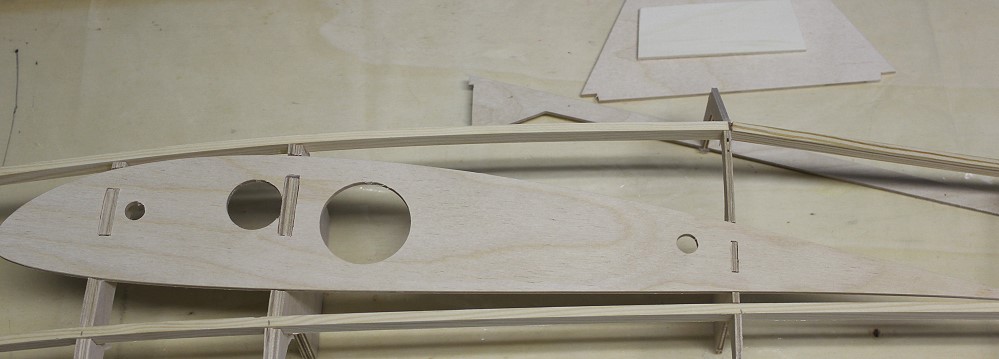

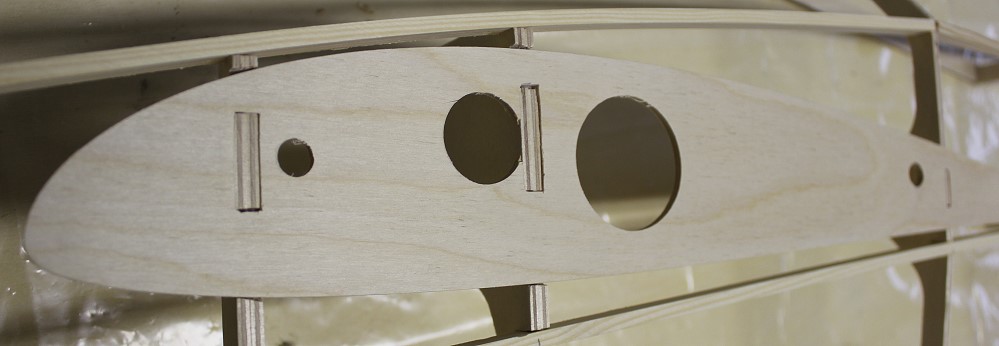

| Die linke Seite des Rumpfgerüsts. | |
|
Achtung! Unbedingt die Anschlußrippe sofort einbauen, noch bevor die 10x5er Gurte eingesetzt werden. |
|
![]() |
Sonst passen die Spanten 5 und 6 nie mehr rein. Die beiden Spanten haben nämlich oben keine Führung wie die Spanten 7-11. |
![]() |
Tipp! Die Spanten 3 und 4 noch nicht mit den Gurten verkleben. Erst wenn beide Hälften zusammengeklebt werden, kann man die Spanten mit den Gurten verkleben. Sonst passen die beiden Hälften in diesem Bereich nicht zusammen. |
![]() |

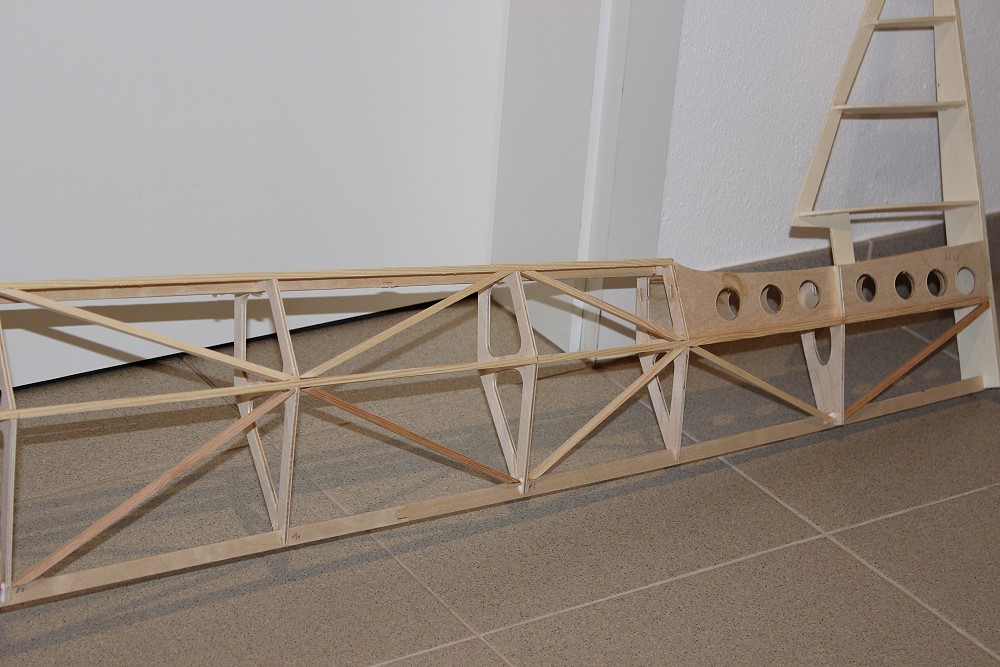

Die Kulisse für die Leitwerke ist zusammengesteckt. |
![]() |
Die Teile passen sehr gut zusammen. Man muß sogar vorher etwas nachfeilen. Unbedingt vorher alles zusammenstecken, bevor man es klebt.
|
![]() |
Die beiden Rumpfhälften kurz zusammengeklammert. |
![]() |
|
![]() |
Zuerst habe ich die beiden SpH-Frästeile des Rumpfrückens zusammengeklebt. |
![]() |
Das Rumpfbrett habe ich in die beiden Hälften eingepaßt, aber noch nicht verklebt. |
![]() |
Das Rumpfbrett wird dann zuerst auf der rechten Seite angeklebt. |
![]() |
|
![]() |

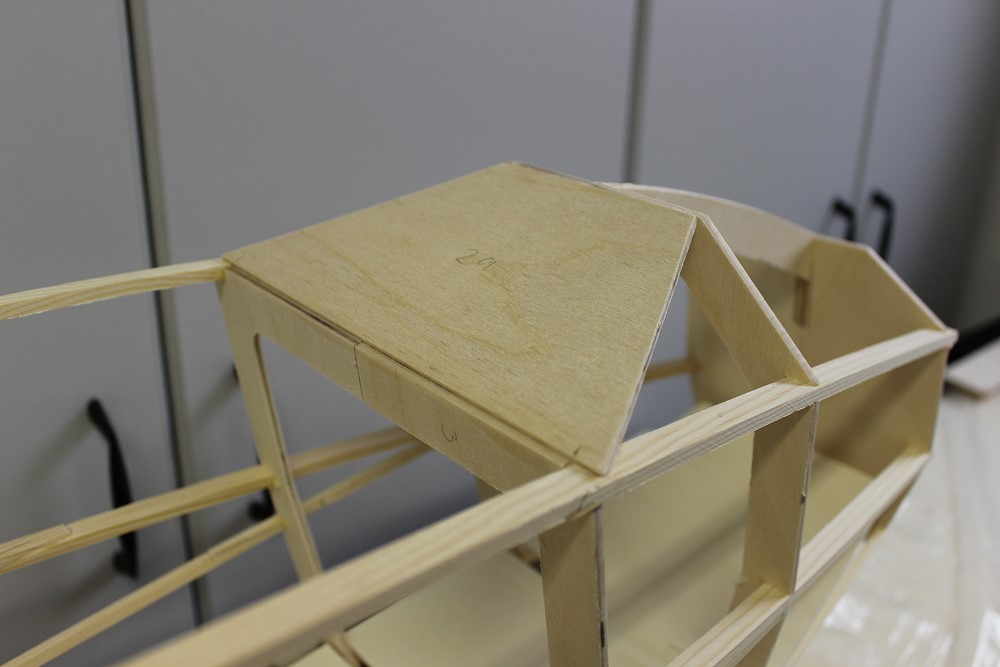

Rumpfrücken hinter der Kabine, mit 5x5mm Kiefernleisten ... |
![]() |
... vorderes Kabinenbrett. |
![]() |
Das Steckungsrohr, noch nicht verklebt! |
![]() |
Achtung! Nicht zu kurz abschneiden! rechts und links müssen noch 3mm rausstehen. |
![]() |
Wenn die Rumpfabschlußrippe aufgesteckt ist, muß das Steckungsrohr abschließen. |
![]() |

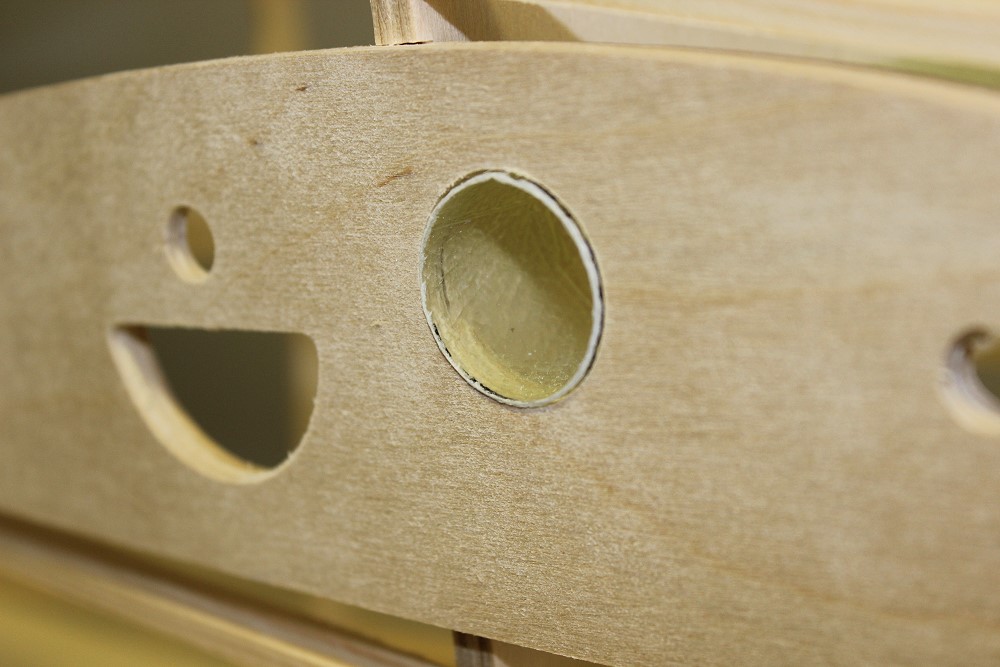

Das Rohr habe ich zwischen 2 Kiefernleisten gelagert. Später wird es darin eingeharzt und der Kasten geschlossen. |
![]() |

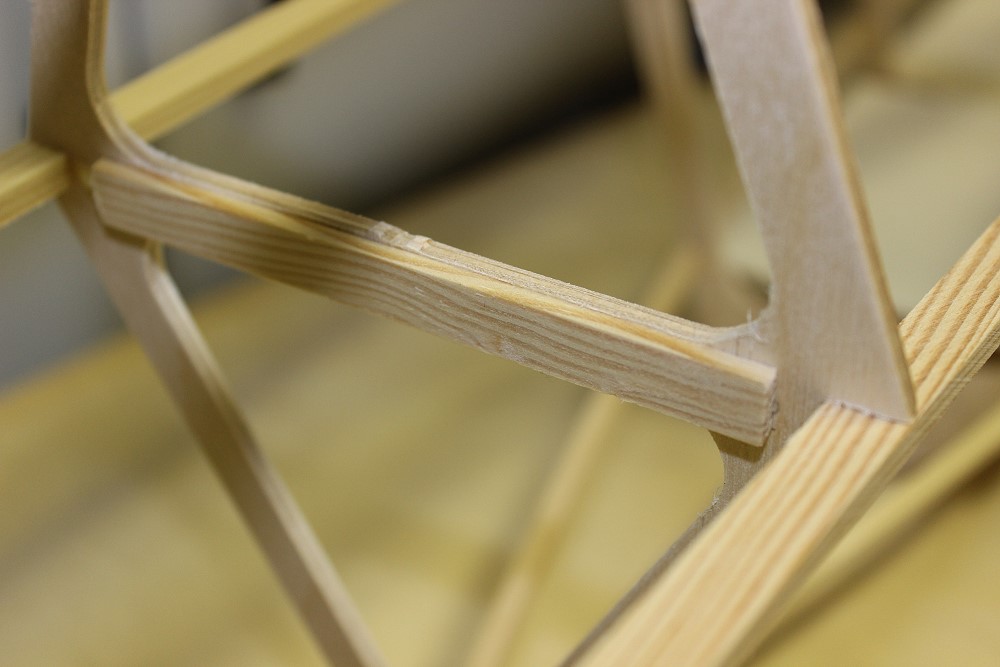

Die Rumpfspanten habe ich mit 5x10mm Kiefernleisten aufgedoppelt (Reste der Gurte). |
![]() |
|
![]() |

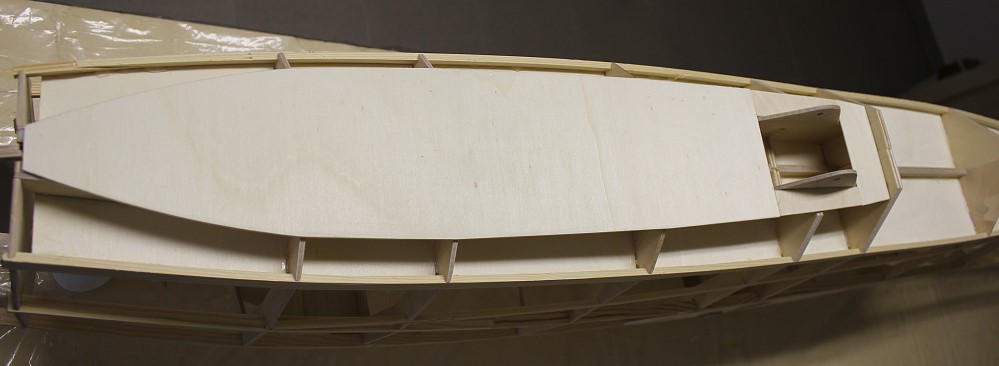

Unter dem Rumpfboden gibt es nochmal einen Boden. |
![]() |

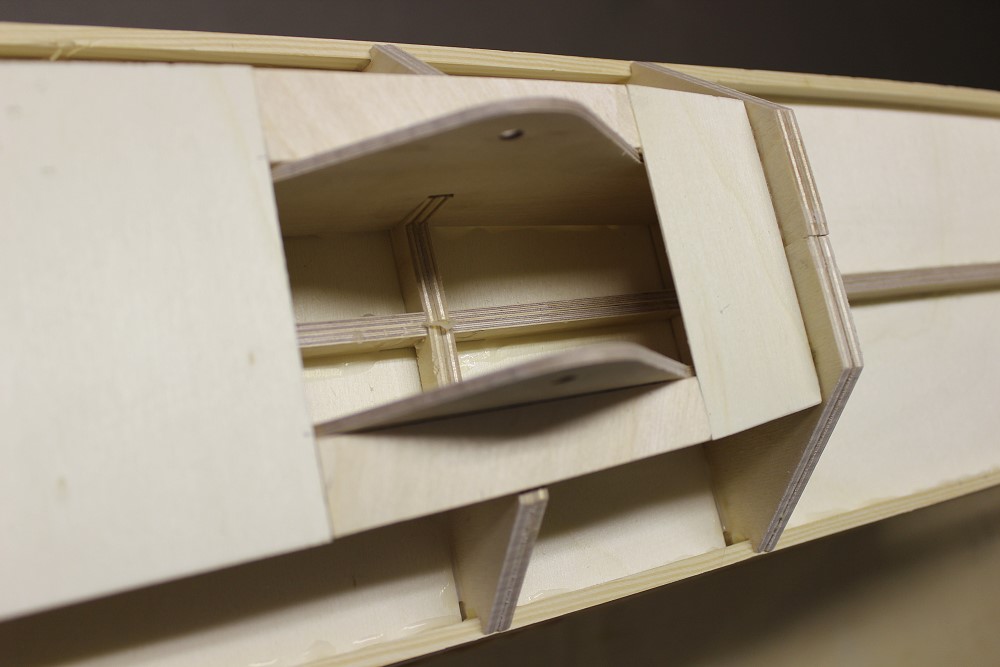

Rechts und links vom Radkasten habe ich mit 3mm SpH aufgefüttert. |
![]() |

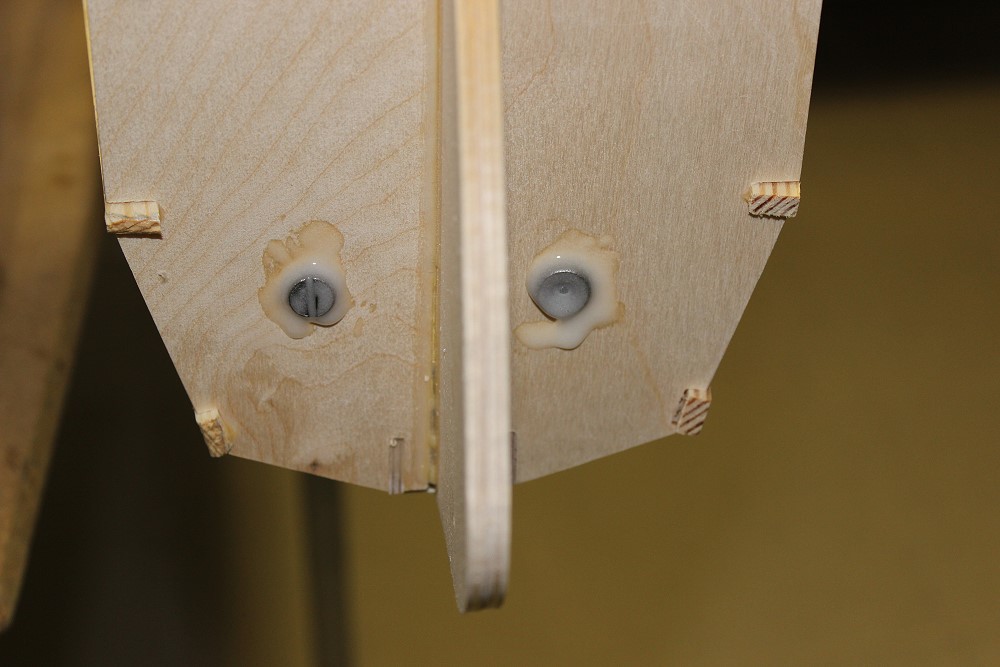

Diesmal habe ich es nicht vergessen! 2 Schrauben M6 durch den Kopfspant. |
![]() |
Daran kann ich dann das Trimmblei verschrauben. |
![]() |

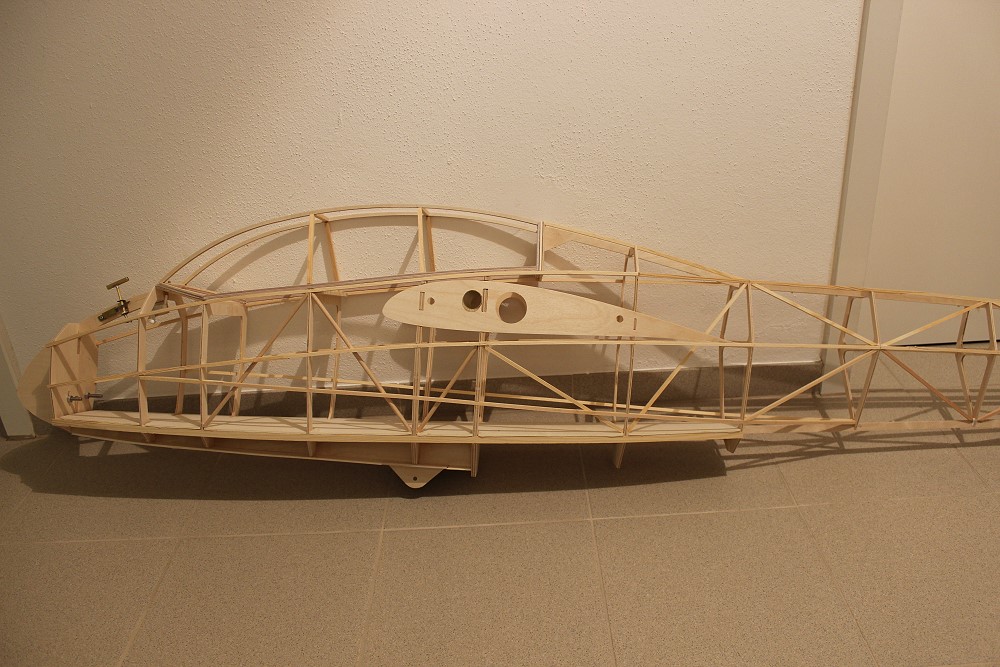

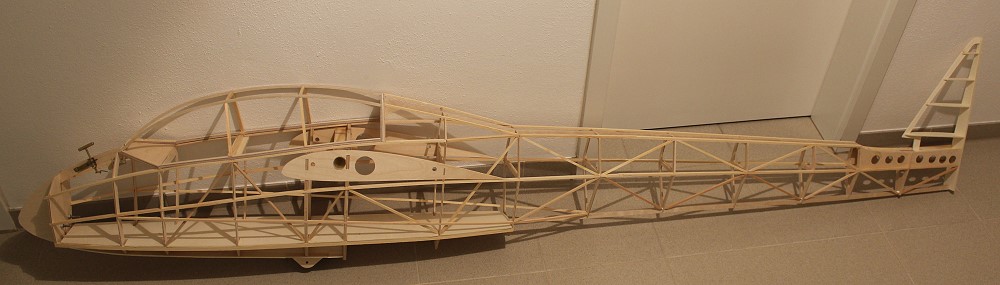

Die Verstrebungen sind auf der linken Seite eingeklebt. |
![]() |
|
![]() |
Im Kabinenbereich habe ich 6mm Buchenrundstäbe genommen, sonst 5x5mm Kiefernleisten. |
![]() |
|
![]() |
Am Rumpfende muß man ein keilförmiges Stück 3mm SpH ankleben. |
![]() |
Daran wird später ein Sporn befestigt. |
![]() |
Die beiden Servos für Höhe und Seite. |
![]() |
Seite geht auf einen großen Ruderhebel, der drehbar gelagert ist. Daran sind die Seitenruderseile befestigt. |
![]() |
|
![]() |

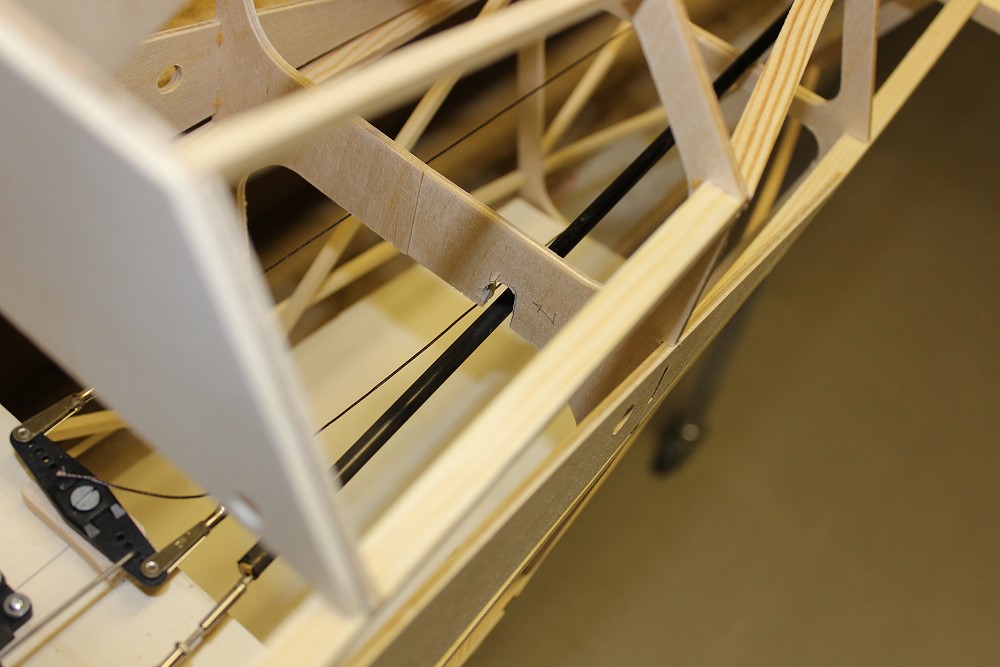

Das HLW wird mit einem CfK-Rohr angelenkt. |
![]() |
Den Spant 7 mußte ich ein wenig ausnehmen, damit die Schubstange durchgehen kann. |
![]() |

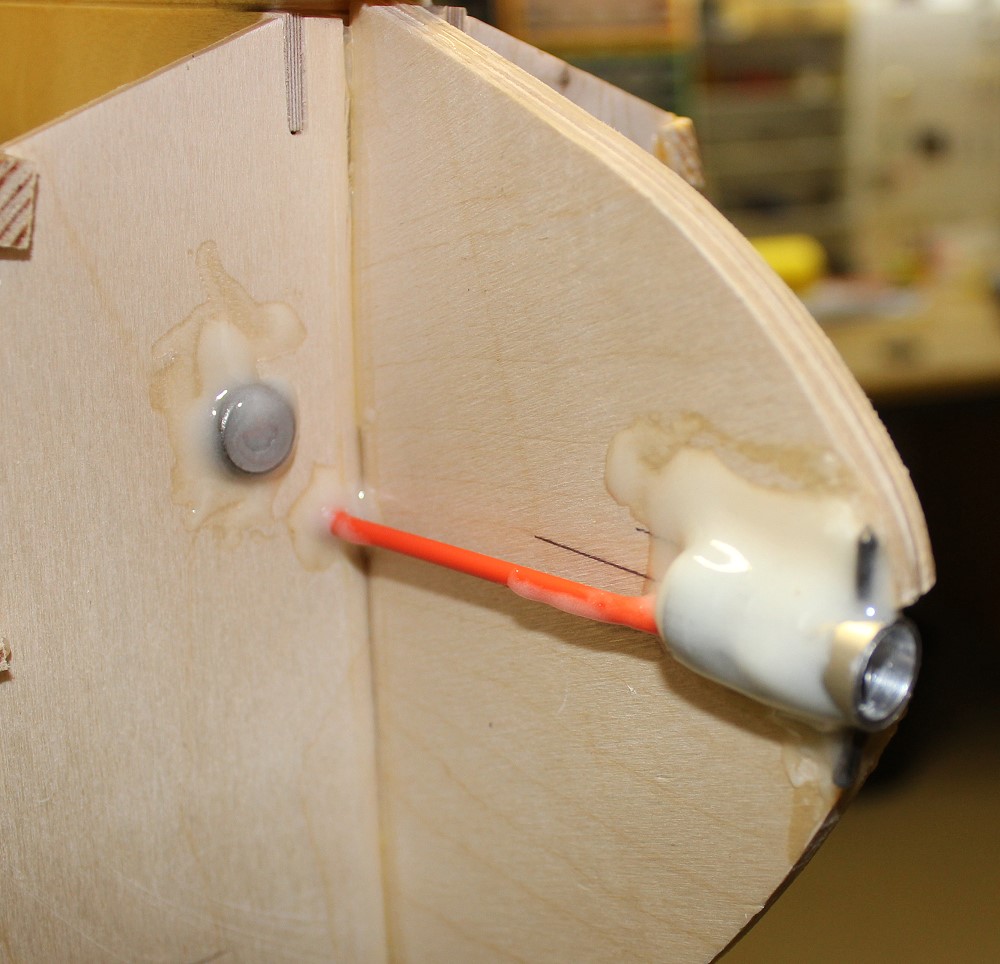

Schleppkupplung wie immer aus einem 12mm Alu-Rundstab mit 10mm Loch und 2mm Stahldraht im Bowdenzugrohr. |
![]() |
|
![]() |
|
![]() |

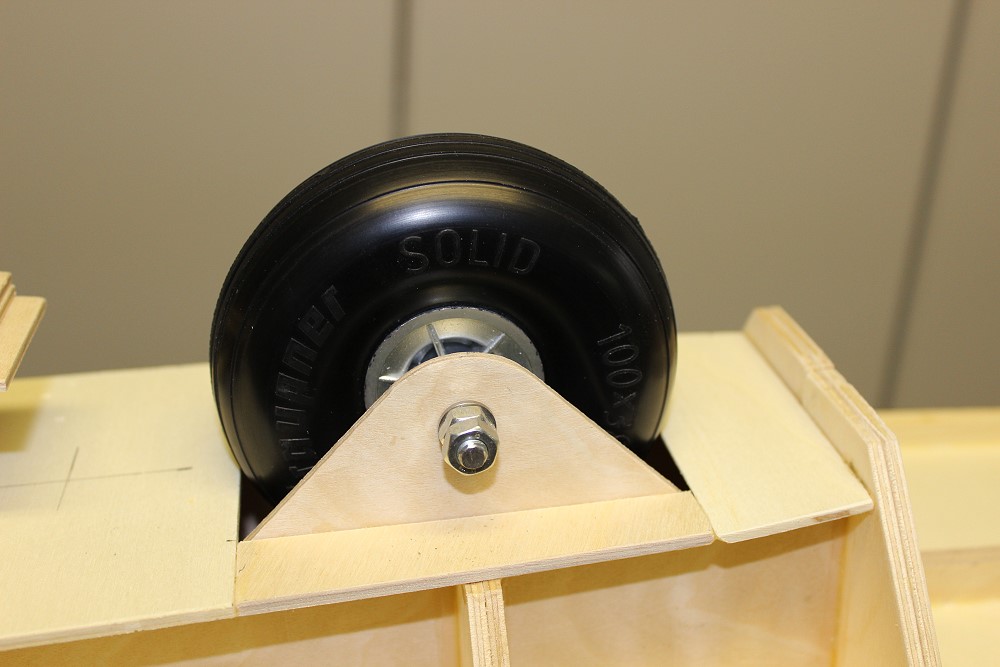

Rad 100mm Durchmesser, 38mm breit, Vollgummi |
![]() |
Als Achse ein 7mm Ms-Rohr mit einer M6-Gewindestange innen |
![]() |
|
![]() |
Innen Abstandshalter aus 12mm Alu-Rundmaterial |
![]() |

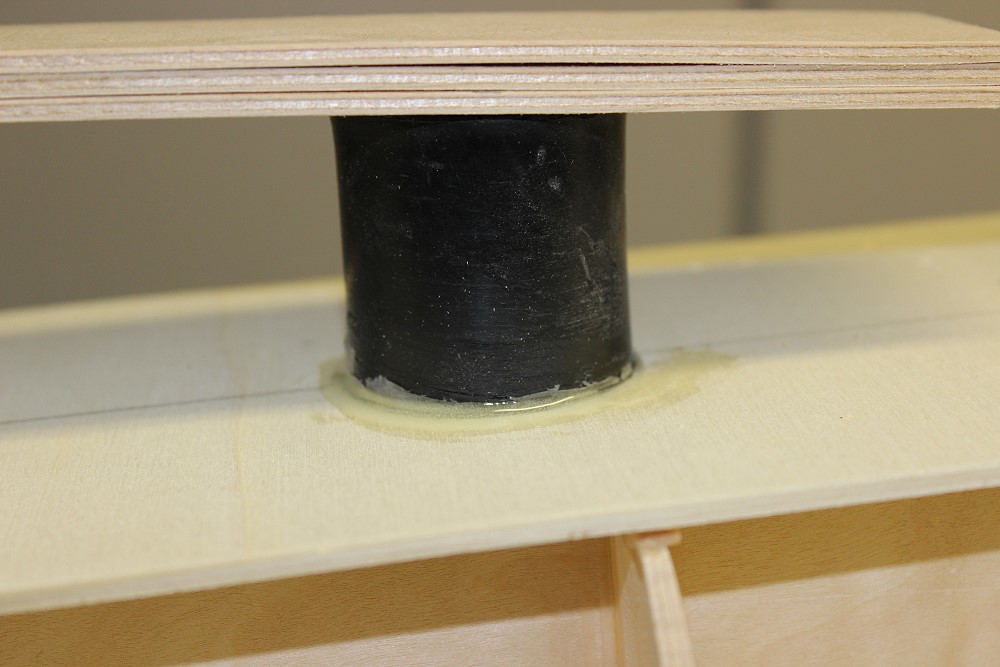

Kufe 3 Stück Frästeile aus 3mm SpH, hinten ein 40mm Durchmesser Schwinggummi mit 8mm Gewindestangen in den Boden geklebt und darauf die Frästeile |
![]() |
|
![]() |
Vorne ein Holzkeil |
![]() |
Das Ergebnis sieht so aus. Die Kufe ist beim Rad aber zu niedrig. |
![]() |
Die Kufe habe ich zum Rad hin verdickt, damit die Rumpfkontur stimmt. |
![]() |
Das Rumpfbrett habe ich unten mit 5x5mm Balsa aufgefüttert; da kommt dann das 0,8mm SpH drauf. |
![]() |
Der Rumpfvorder- und -oberteil wird mit 0,8mm SpH beplankt. |
![]() |
Auch hier habe ich mit Balsa eine Kante gemacht, daß das SpH Halt findet. |
![]() |
Rumpfvorderteil ist fertig beplankt. Lt. Übersichtsplan könnte man auch den Bereich hinter der Kabine mit SpH beplanken. |
![]() |
Die Zwischenraum zwischen den beiden Rumpfbrettern wird mit 0,8mm SpH beplankt. |
![]() |
|
![]() |
Am Rand des Nasenspantes habe ich ca. 25 mm Balsaleisten aufgeklebt. Darin (sieht aus wie Caviar) ca. 600 g Bleischrot mit Harz gemischt. Auf der anderen Seite des Spants kommt nochmal dieselbe Menge, also sind ca. 1,2 kg Blei in der Nase. |
![]() |

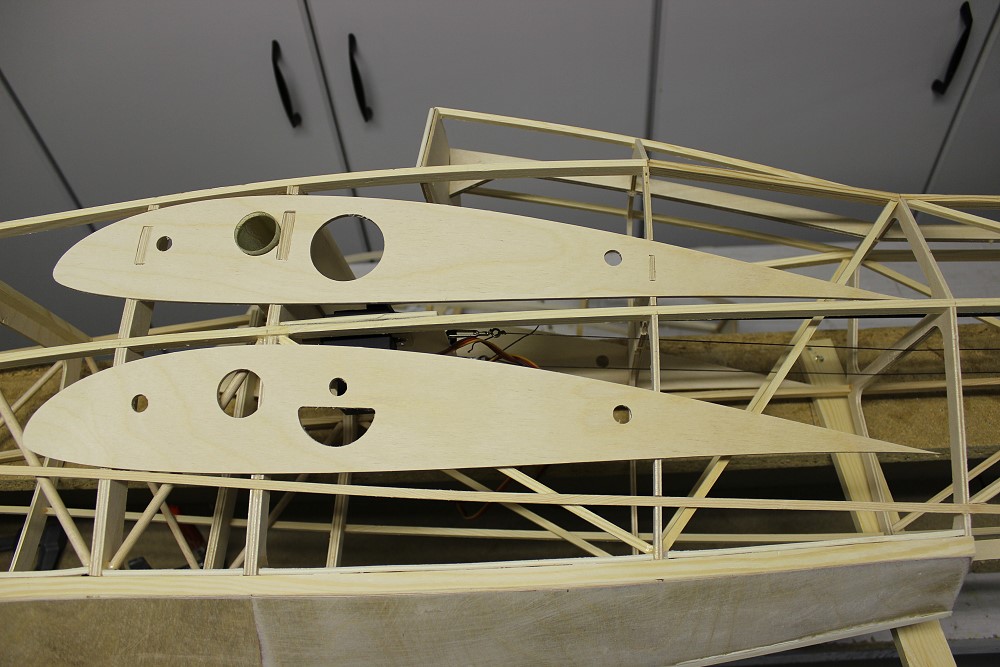

Auf die Rumpfabschlußrippe kommt noch eine zweite. |
![]() |
Da sieht man auch, daß 3 Stück 10mm Buchenrundstäbe die
Fläche an ihrer Position halten. Genauso wird es auch an den Flügeln gemacht. |
![]() |

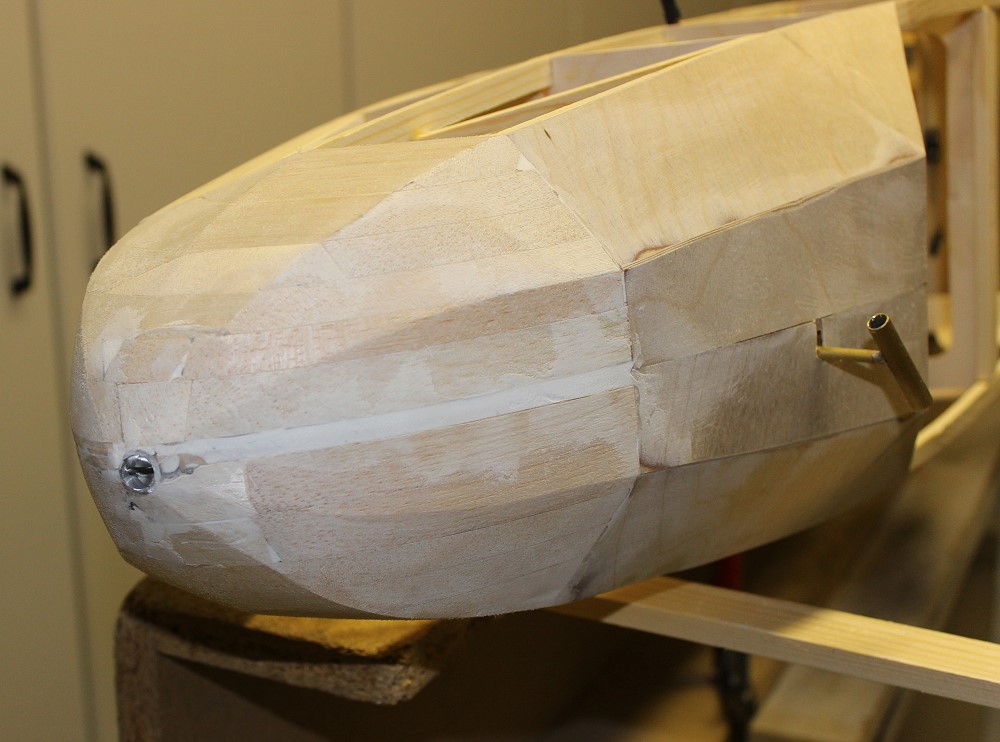

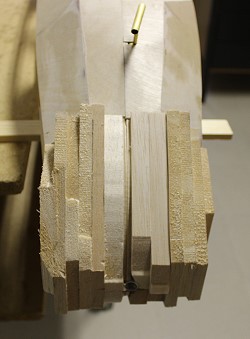

Der Nasenklotz aus 15mm und 10mm Balsabrettern. |
![]() |
|
![]() |
Verschliffen und gespachtelt. |
![]() |
Sieht bei diesem Licht noch etwas grob aus, Feinschliff kommt noch. |
![]() |

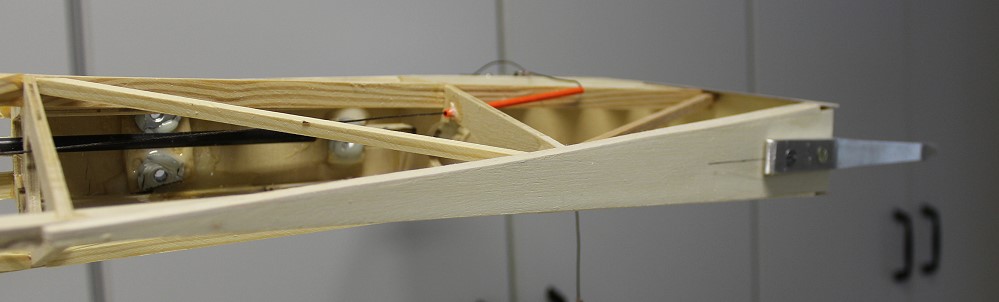

Der Sporn aus 6mm Alublech. |
![]() |
|
![]() |
2 M4-Schrauben mit Einschlagmuttern (eingeklebt) |
![]() |
Den hinteren Teil des Rumpfes habe ich mit 3 Kiefernleisten auslaufen lassen ... |
![]() |
... und mit etwas Balsa angeglichen. |
![]() |
Das Rumpfbrett am Ende habe ich mit Balsastreifen an die Spanten angepaßt. |
![]() |
Die Kufe habe ich mit GfK überzogen. |
![]() |
Mit diesen Leisten rechts und links der Kufe wird das Leder der Kufenverkleidung angeschraubt. |
![]() |
|
![]() |
Leder auf das Rumpfbrett geschraubt. |
![]() |
Leder an der Kufe befestigt. |
![]() |
Fertig! |
![]() |
Den Nasenklotz habe ich mit GfK überzogen. |
![]() |

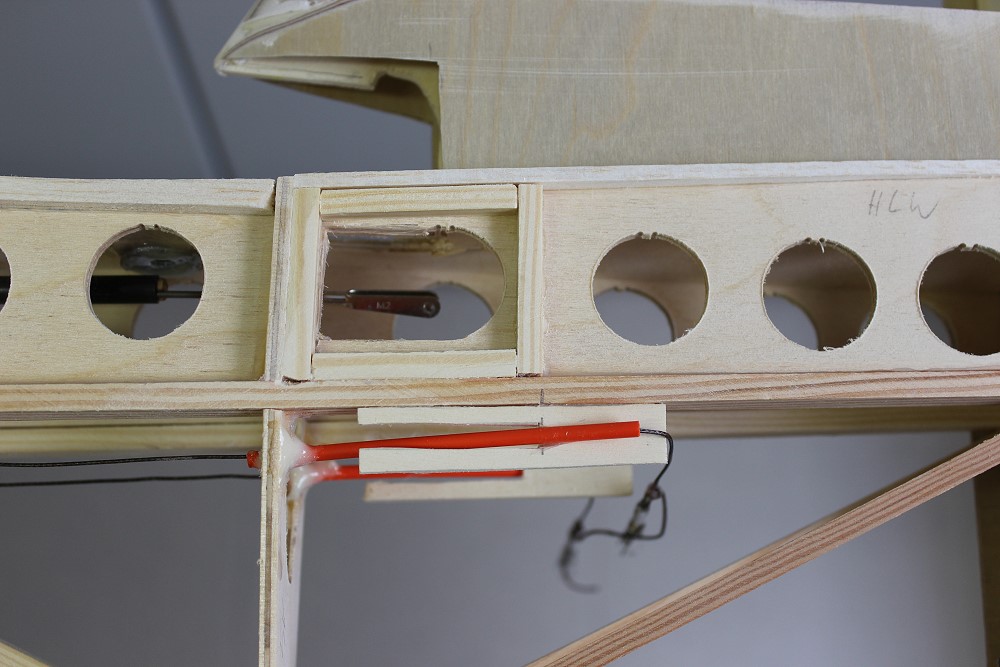

Wartungsklappe zum einhängen der HR-Schubstange und
Seildurchführungen für das SR. Lt. Übersichtsplan könnte man den Bereich der HR-Auflage auch mit SpH beplanken. |
![]() |
Kleine Klappe, durch die man die Schubstange für das HR einhängen kann. |
