Bergfalke Mü 13E |
Querruderbau |
|
zum Vergrößern auf die
Bilder klicken |
|
|

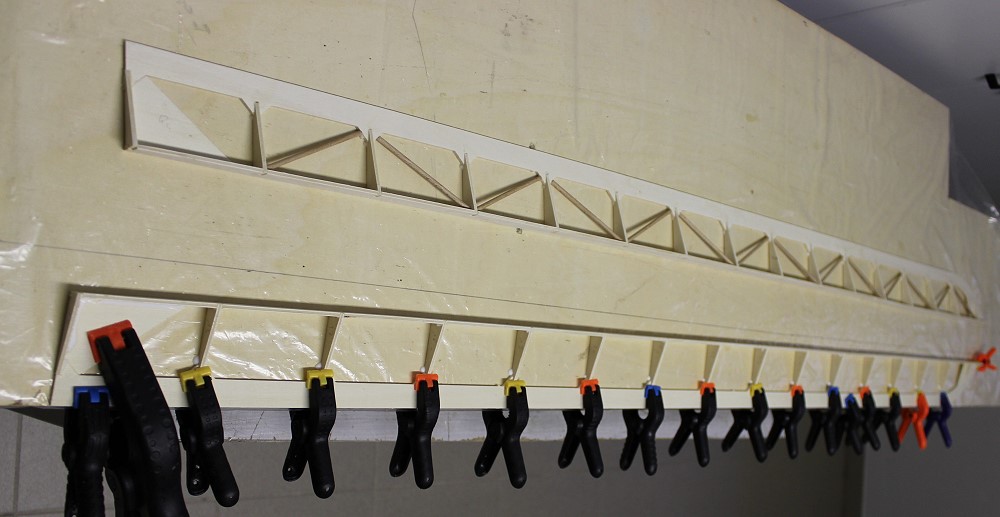

Querruderverkastung - Dreieecksrippen -
SpH-Endleiste
|
|
Hier sieht man, daß die Enden sich auf
der Unterseite nach oben verjüngen. |
|
Schrägverstrebungen
aus Rundstäben |
|
|
|
Fertig im Rohbau |
|
Zwischen Querruder und Flügelverkastung
waren 8mm Platz. Deshalb habe ich mit 2mm Balsa aufgefüttert, darauf 3mm
Balsa mit einem Bowdenzugrohr (3mm) dazwischen und darauf wieder 3mm
Balsa. Das Ganze wird dann abgerundet, siehe Bild. |
|
Die Enden habe ich mit Balsa
aufgefüttert. |
|

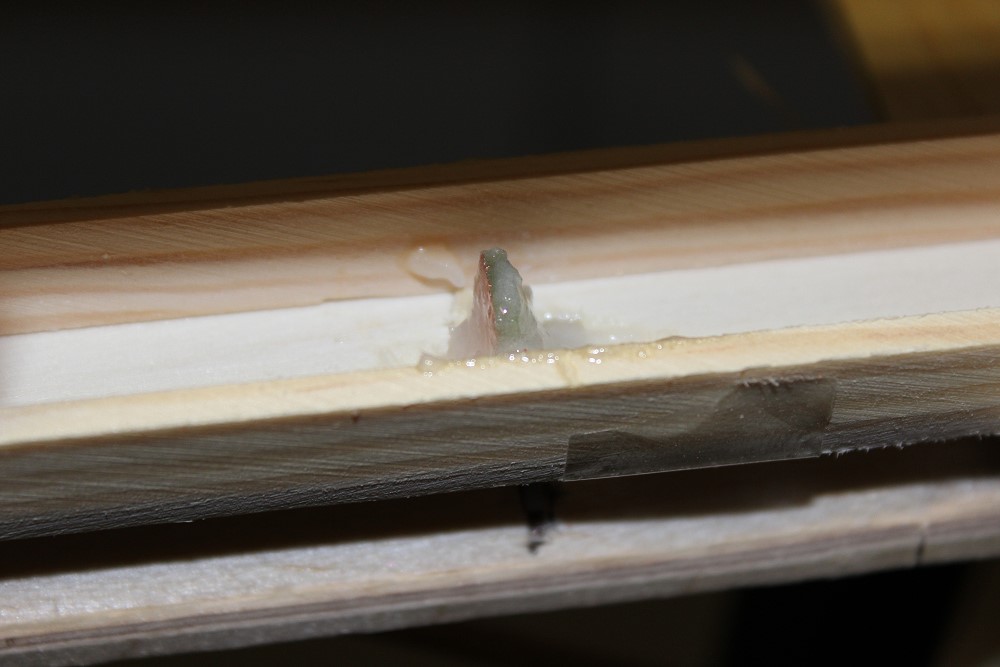

Querruderscharniere innen verklebt. |
|
Ich habe beim verkleben 2mm Balsastreifen zwischen
Querruder und Flügel eingelegt. Damit ist ein gleichmäßiger Abstand
gewährleistet. |
|
Fertig anscharnierte Querruder. |
|
|
