Bergfalke Mü 13E |
|||
|
SLW-Bau |
|||
|
zum Vergrößern auf die Bilder klicken |
|||
 |

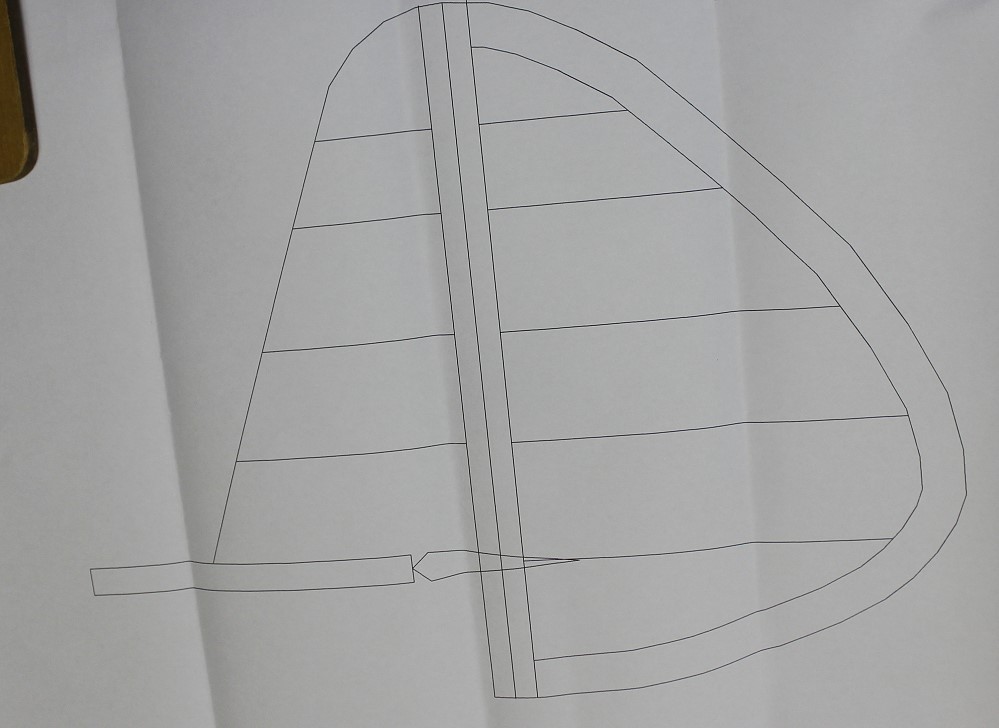

Das SLW existiert als Umriß im Plan; nur Seitenansicht, kein Schnitt o. ä. |
||
 |

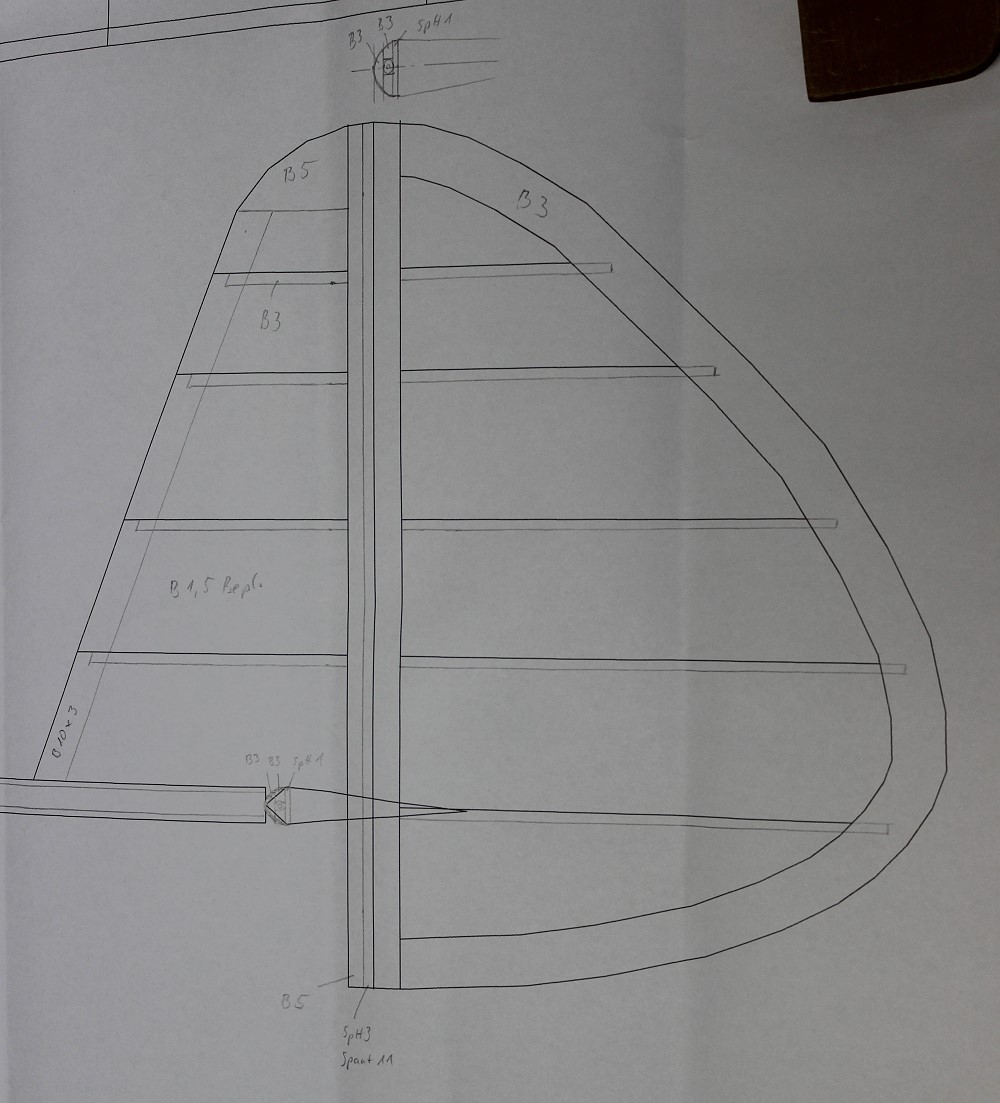

Ich habe mir dann folgendes überlegt: Dämpfungsfläche aus Spant 11 (3mm SpH), darauf 5mm Balsa, Rippen und Nasenleiste aus 3mm Balsa. Beplankt mit 0,4 mm SpH-Streifen. Damit ist die Dämfpungsfläche auch so dick, wie das HLW. Ruder aus 3mm SpH, darauf 2mal 3mm Balsa mit Bowdenzugrohr als Scharnier, Rippen und Endleiste aus 3mm Balsa.
|
||
 |

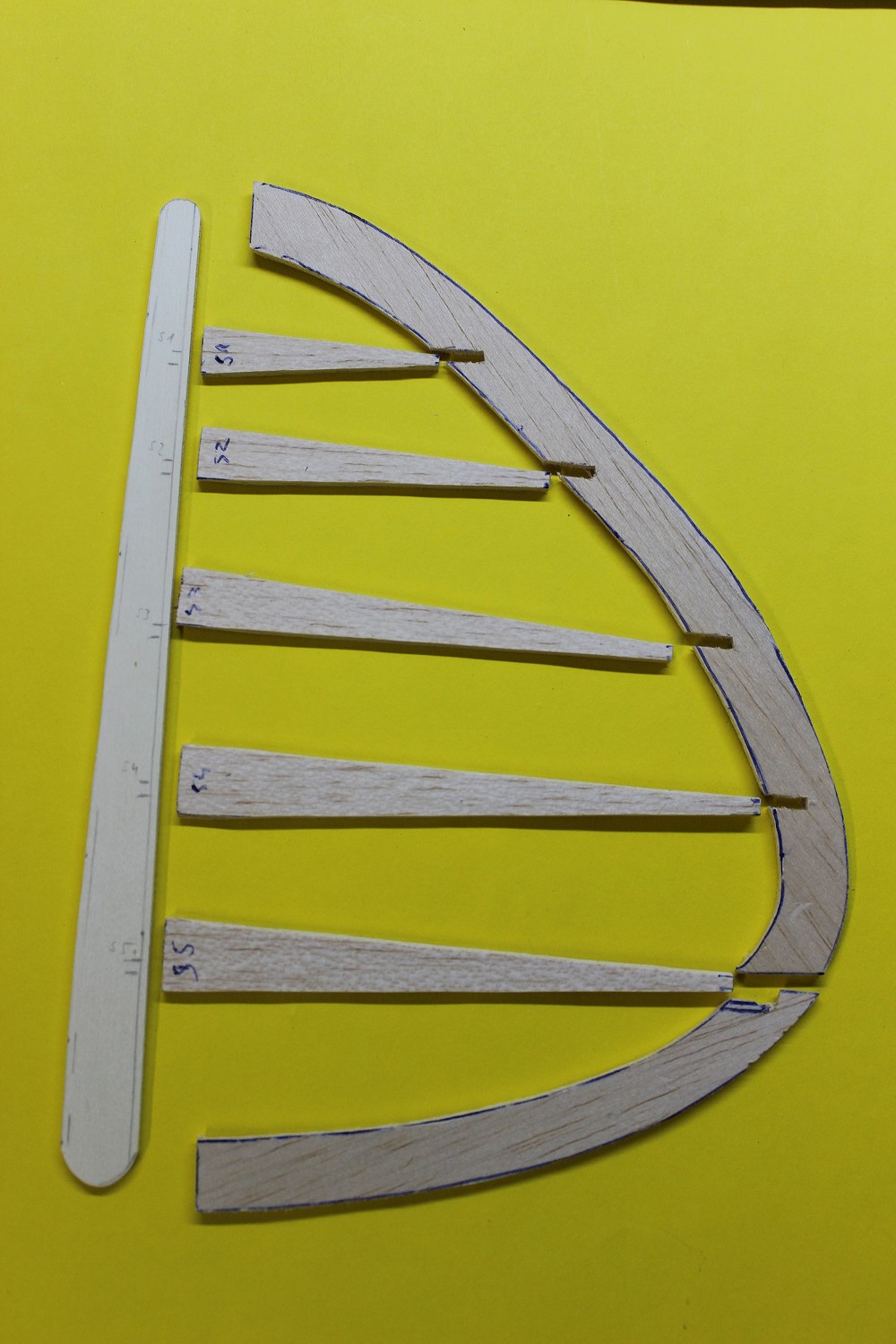

So sehen die Teile des Seitenruders aus. | ||
 |

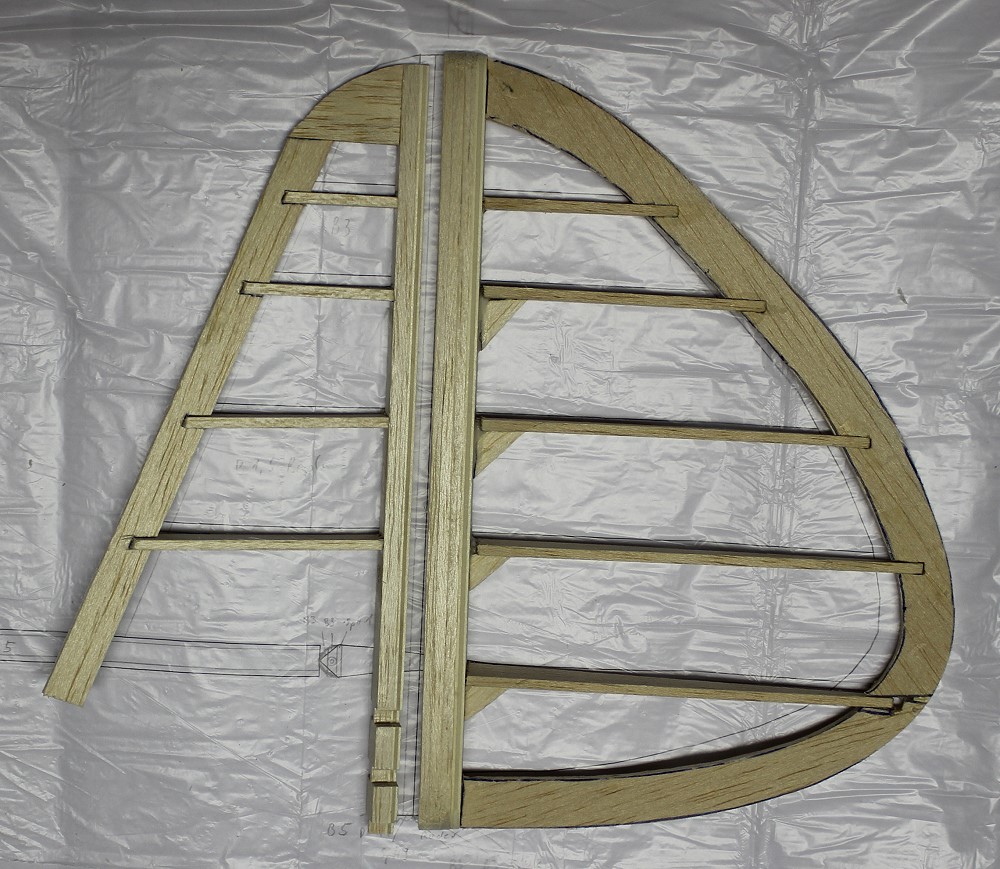

Dämpfungsfläche (wird noch beplankt) und Seitenruder fast fertig. | ||
 |

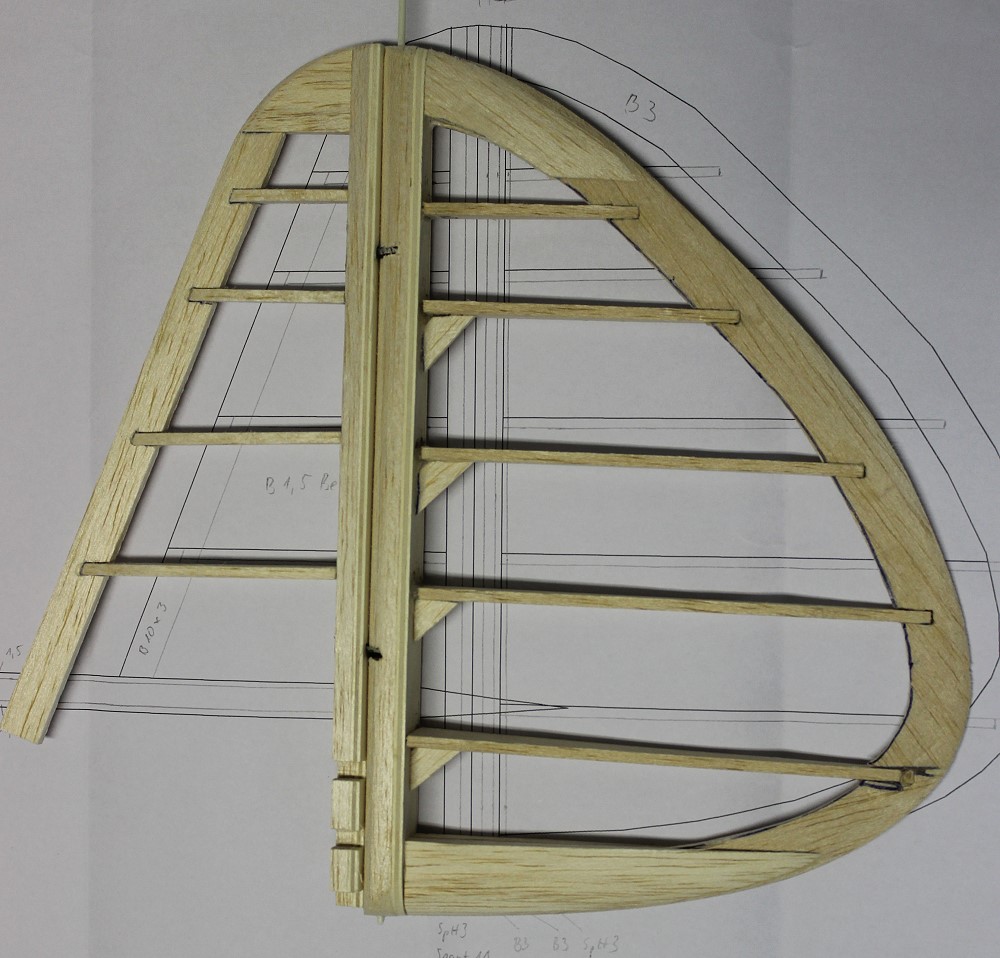

2 Scharniere sind drin. Oben und unten habe ich das Ruder noch etwas aufgefüttern. Die Beplankung der Dämpfungsfläche mache ich erst, wenn das LR mit dem Rumpf verbunden ist. |
||
 |

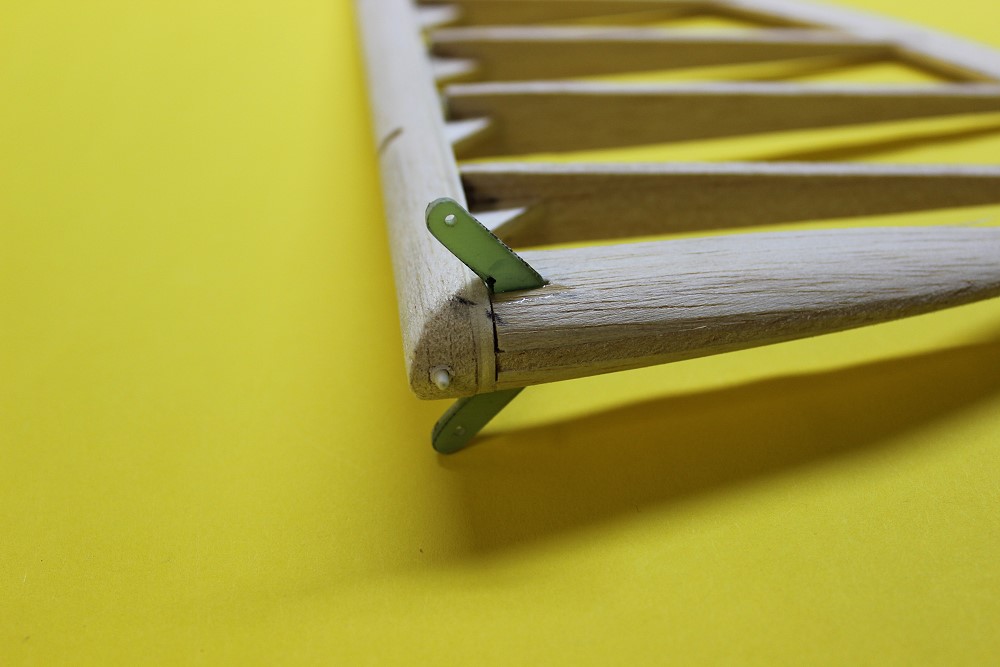

Ruderhorn für beidseitige Seile. | ||
