Bergfalke Mü 13E |
|||
|
HLW-Bau |
|||
|
zum Vergrößern auf die Bilder klicken |
|||
 |

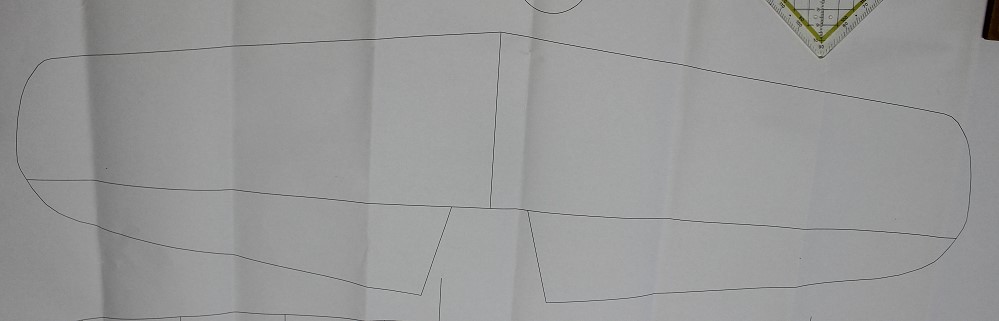

So ist das HLW im Plan eingezeichnet. Auf Nachfrage hatte H. Brendel angegeben, es werde aus 6mm Balsa gemacht. Vollbalsa? Kann ja wohl nicht sein! Im Plan ist das HLW übrigens mit 10mm Dicke eingezeichnet. |
||
 |
Ich habe mir dann folgendes überlegt: | ||
 |

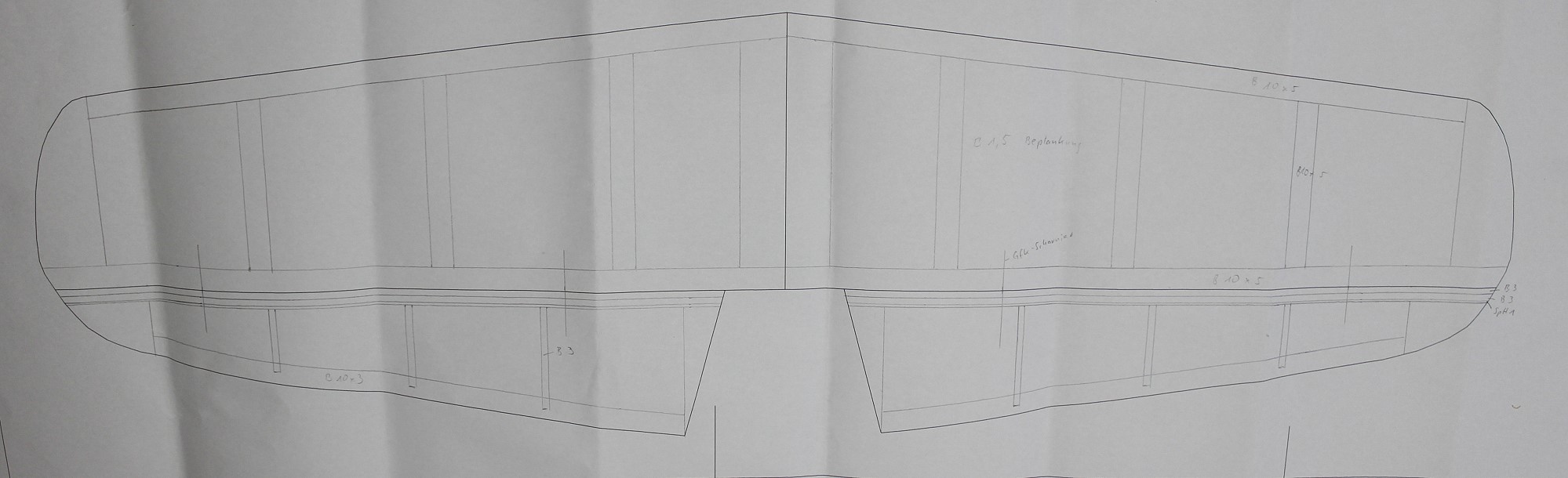

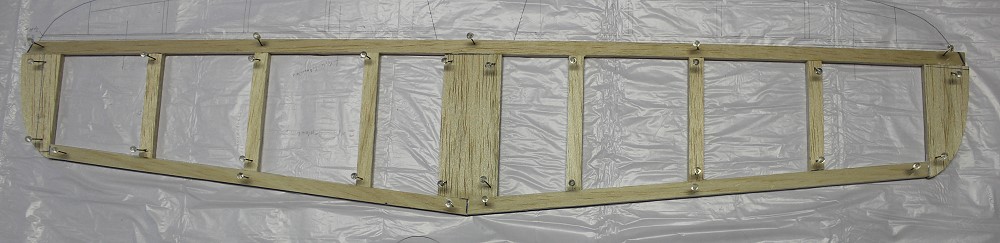

Die Dämpfungsfläche mache ich aus 5mm Balsastreifen,
10mm breit. Das wird dann mit 1,5mm Balsa beplankt. Das ergibt eine
Dicke von 8mm. Die Ruder bekommen einen Holm aus 1mm SpH, darauf 2 Lagen 3mm Balsa mit einem Bowdenzugrohr innen als Scharnier. Rippen werden aus 3mm Balsa in Dreiecksform gemacht, Endleiste auch 3mm Balsa n. Z. |
||
 |

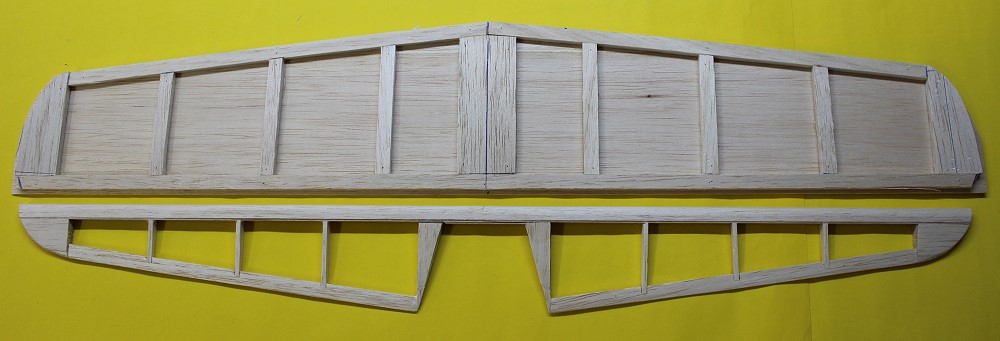

Höhenruder mit Dämpfungsfläche - nur noch Scharniere rein und beplanken. | ||
 |

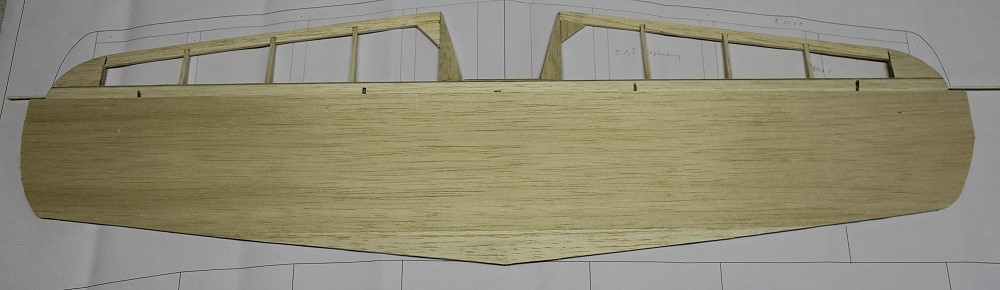

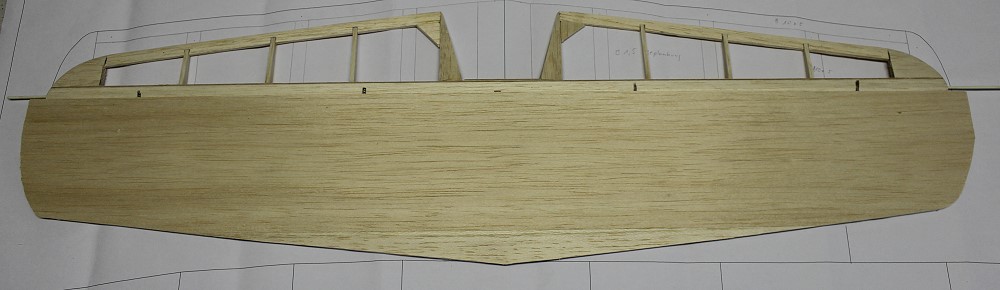

Dämpfungsfläche mit 1,5mm Balsa beplankt. | ||
 |

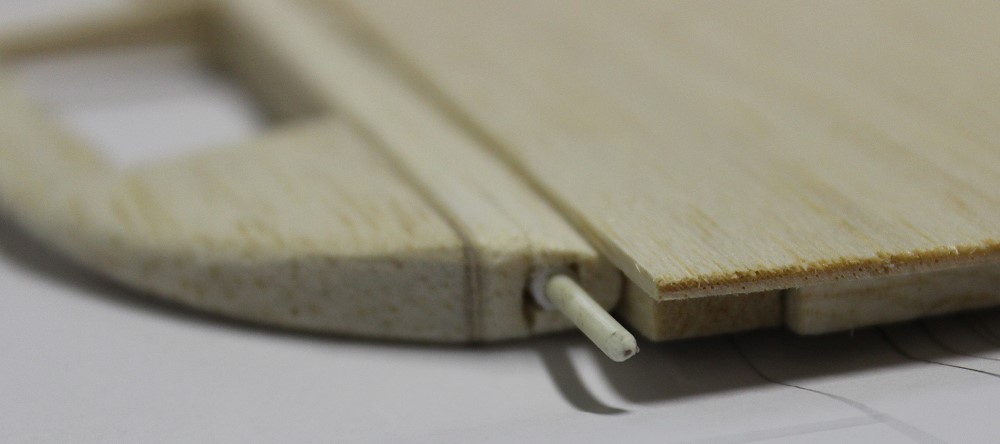

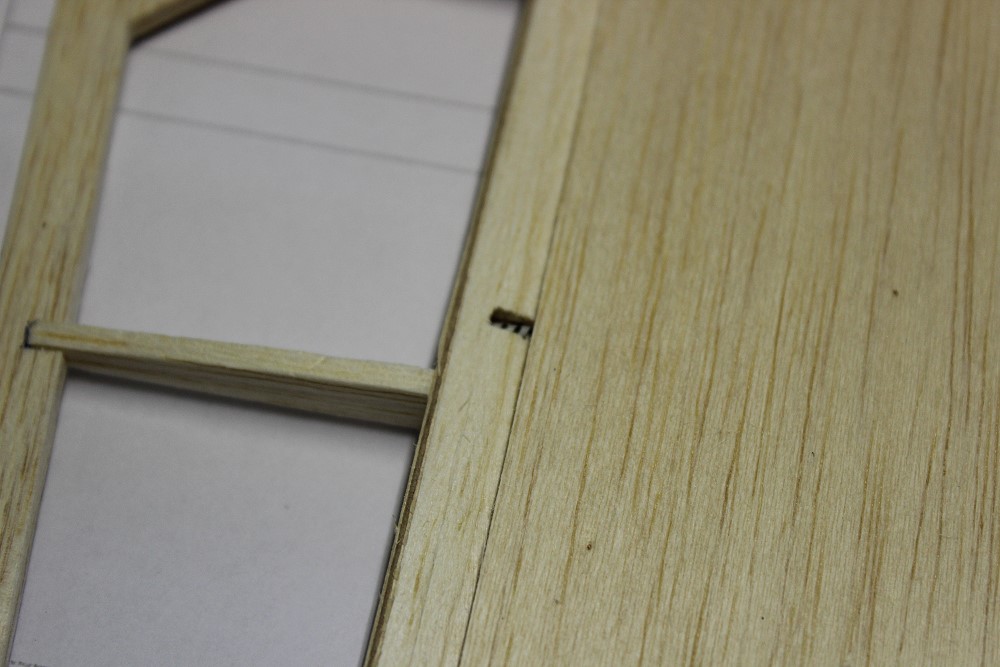

Scharniere aus GfK-Laschen und GfK-Stab in bewährter
Weise.
|
||
 |
2mm GfK-Stange | ||
 |

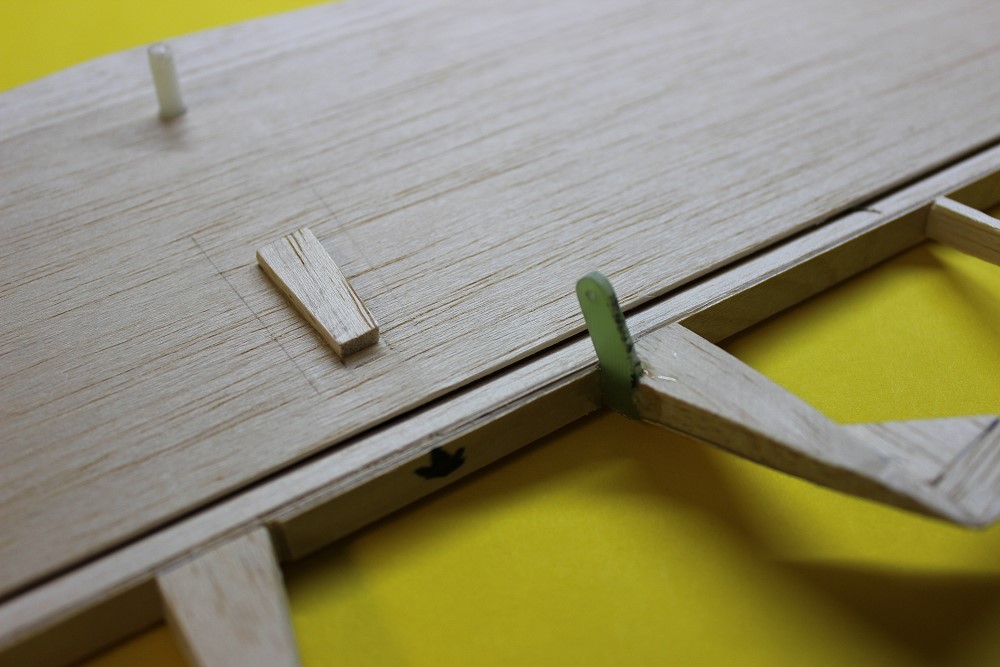

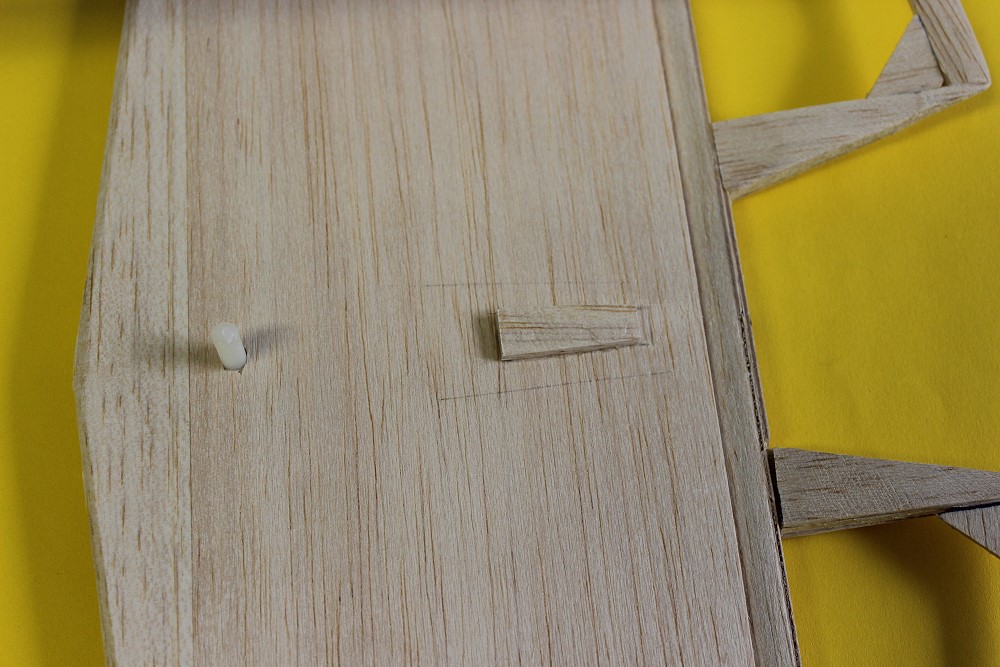

Eine M5 Nylonschraube zur Befestigung des HR ... | ||
 |
... und ein Balsakeil, der vor Verdrehung schützt. | ||
 |
Ruderhorn für Bowdenzug. | ||
