Thermik-Beno 3000 |
|
|
|
|
Flügel |
zum Vergrößern auf die Bilder klicken |
|
|
|
 |

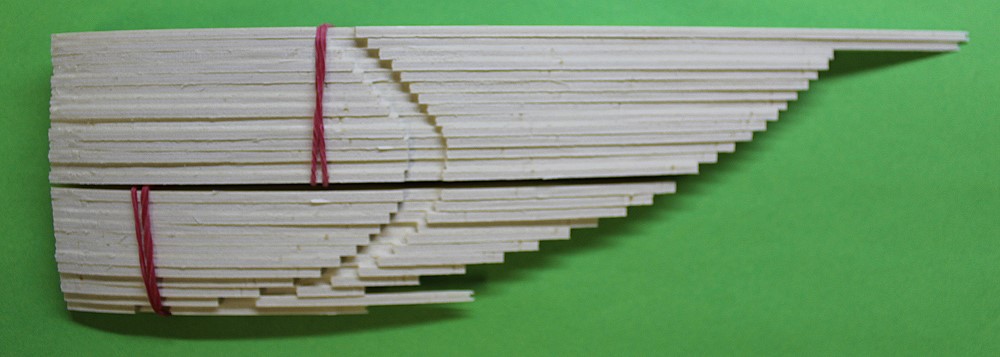

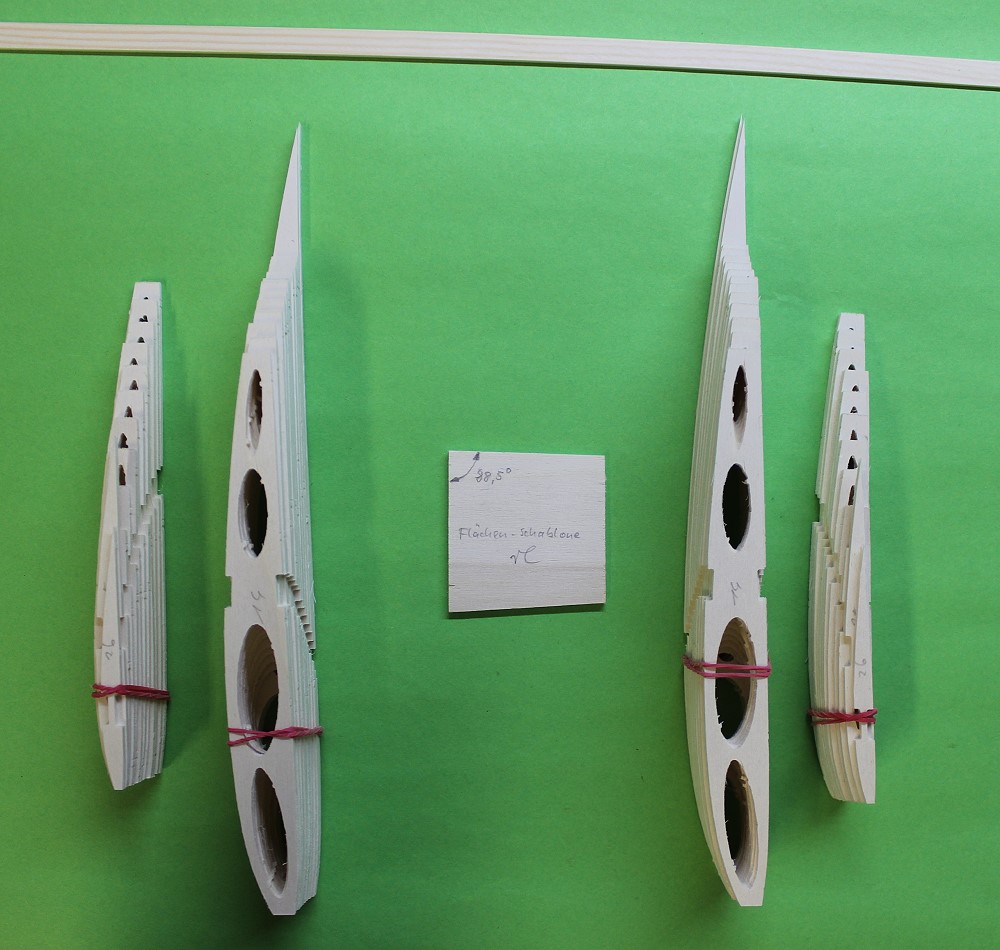

Es gibt für jeden Flügel 26 Rippen.
Der Holmgurt oben ist 3x10 mm. |
 |

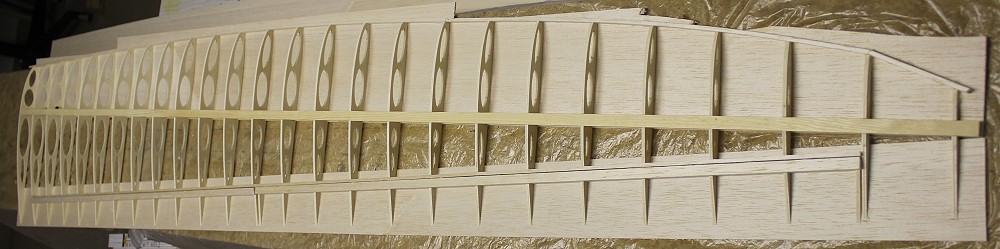

Hier sieht man schon in etwa die Flügelform. |
 |
- Die Holmleisten (3x10mm, 1m + 0,5m, Kiefer) habe
ich auf 4cm Länge geschäftet.
- Die 2mm Balsabretter für die Nasenbeplankung
habe ich auf 10cm Länge geschäftet.
- Die 2mm Balsabretter für die Endleiste sind 65mm
breit und die Schäftung ist auch 65mm lang.

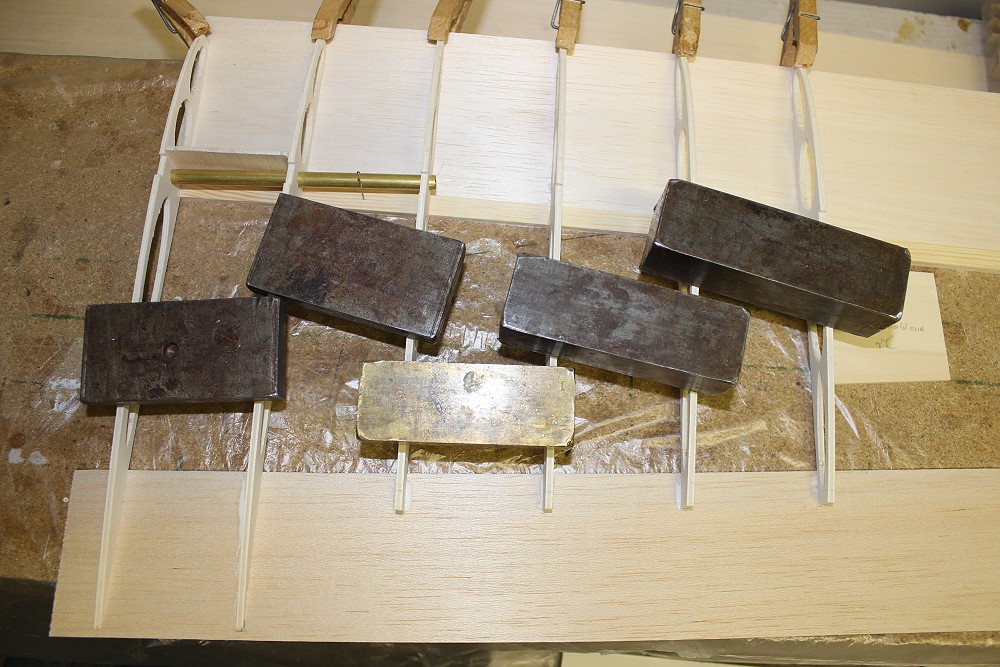

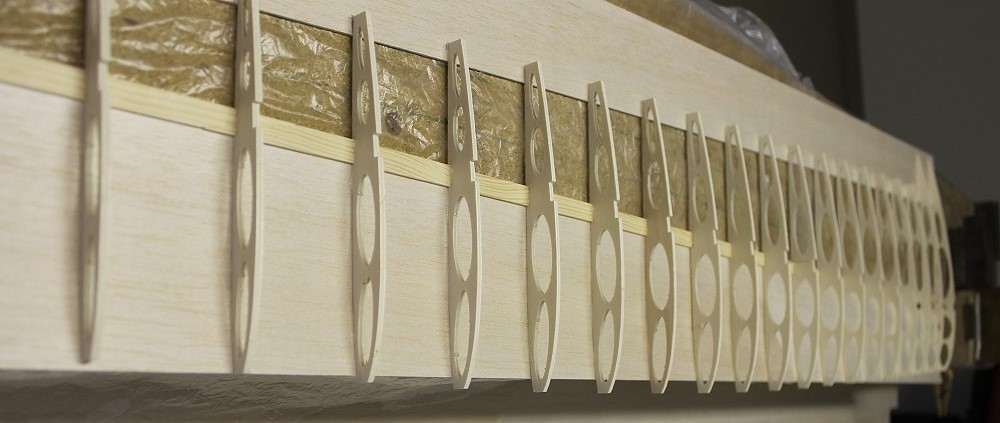

- Die untere Holmleiste ist auf die
Nasenbeplankung geklebt. Darauf werden die Rippen gesetzt: Abstand
55mm, wird durch die Verkastung vorgegeben. Rippen um ca. 1,5°
schräg (Schablone).
- Endleistenbeplankung geht 15mm in die
Rippenenden rein.
|
 |

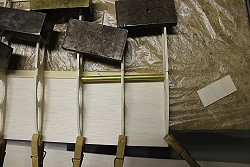

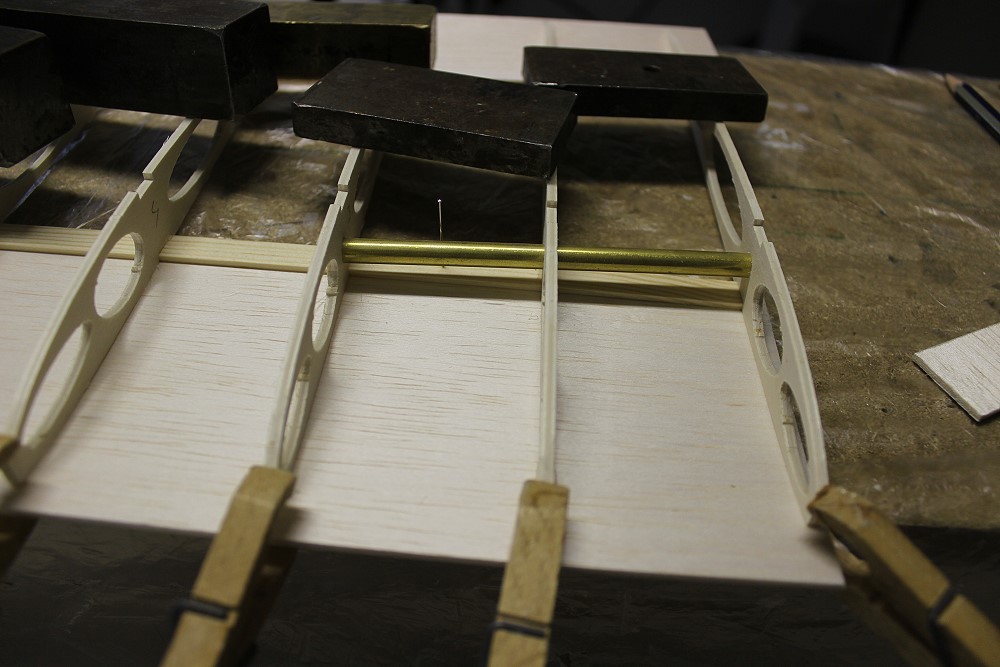

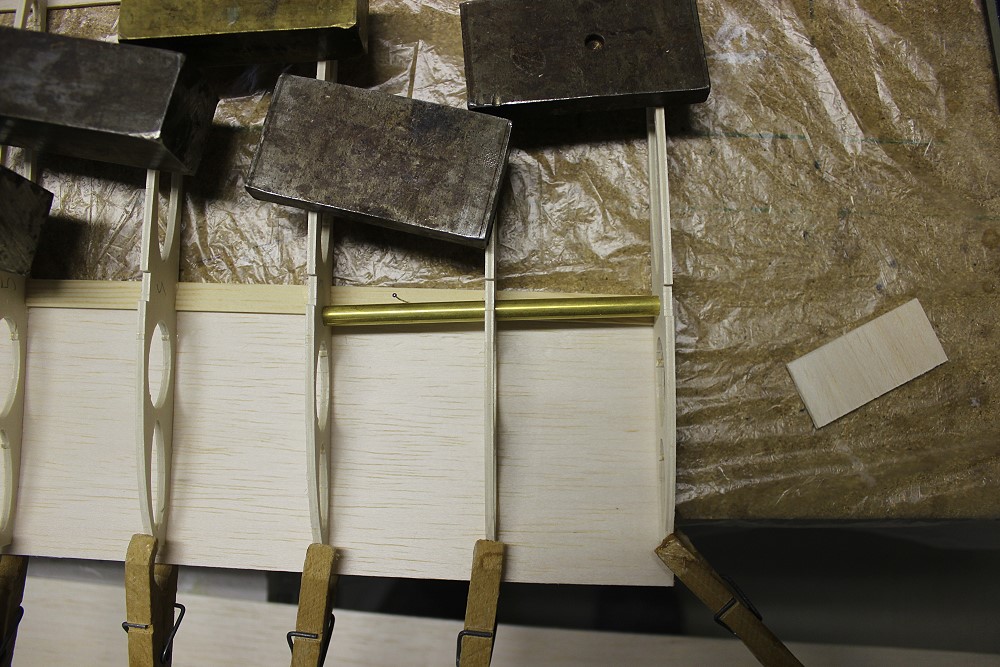

Die 1. Rippe ist noch nicht festgeklebt.
Durch die ersten drei Rippen geht das Steckungsrohr.
Hier sieht man, daß der Holm zurückgepfeilt ist. Daher auch die leichte
Schrägstellung der Rippen. |
 |
Hier sieht man, daß die Steckung die V-Form des Flügels
vorgibt. |
 |
Bedingt durch die Rückpfeilung des Holmes und die
Flügelgeometrie stehen ein paar Rippen über die Beplankung. Hier muß man
einen Balsastreifen ansetzen. |
 |

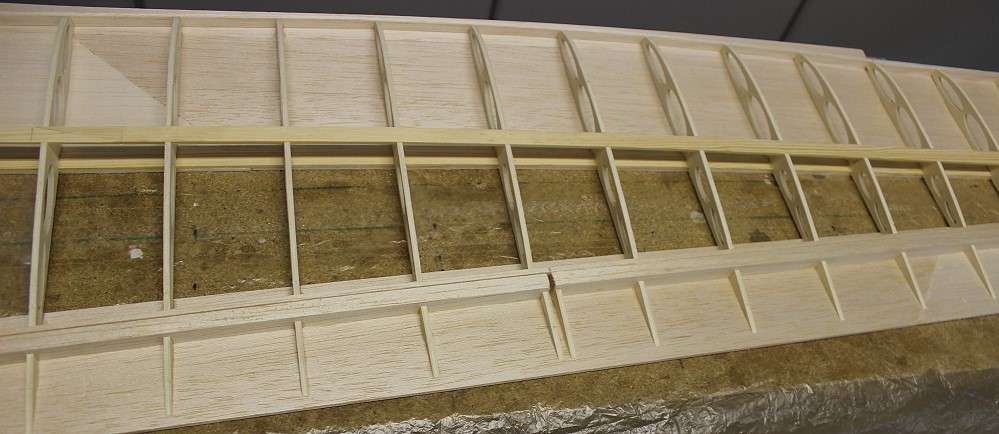

Oberer Holmgurt, Hilfsnasenleiste, Querruderabschluß und
-Klappenabschlußleiste sind montiert. |
 |
Das Querruder (rechts) wird 680 mm lang. Der Rest wird
Klappe. |
 |

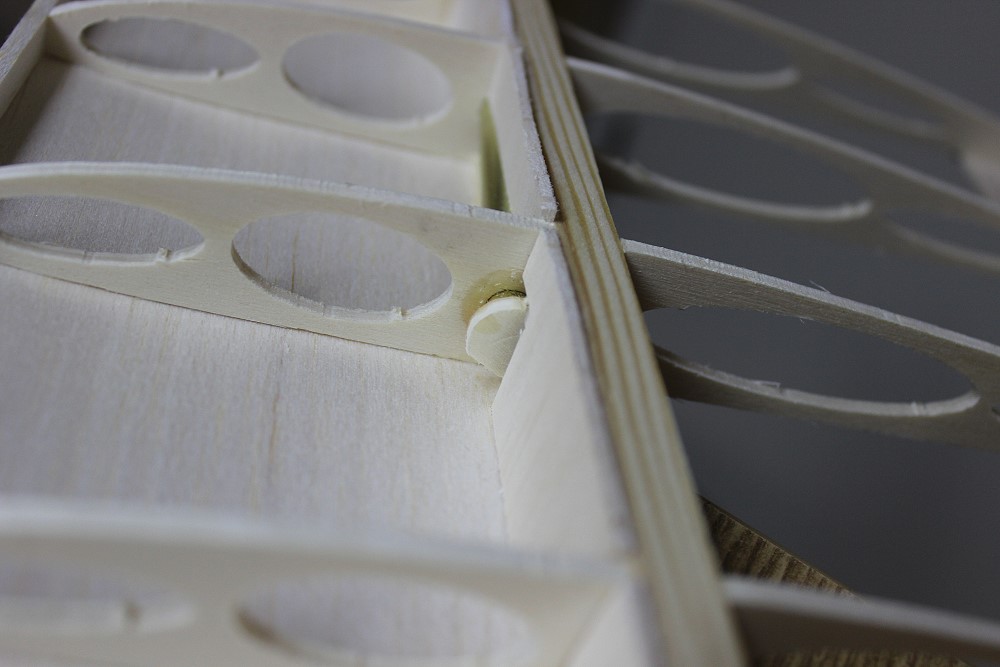

Als Stopper für den Steckungsstahl wurde sogar ein
kleiner SpH-Kreis gefräst. Sowas hatte ich noch nie! |
 |

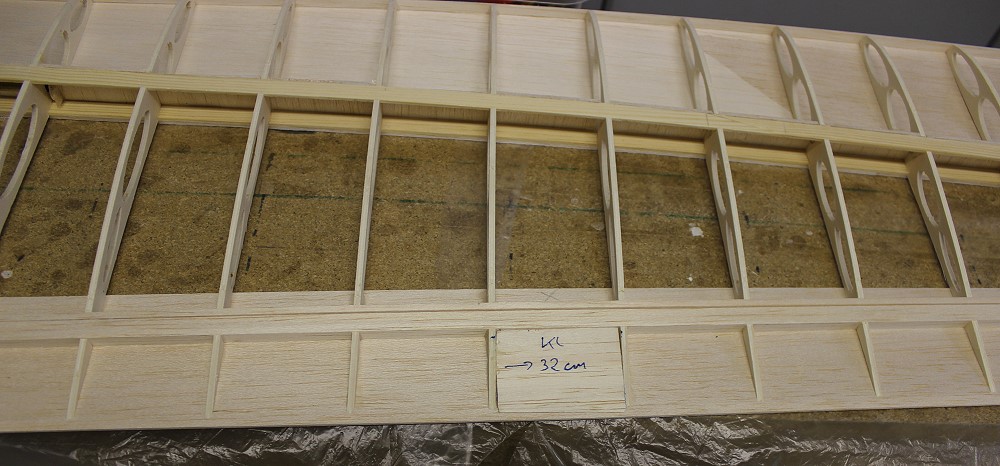

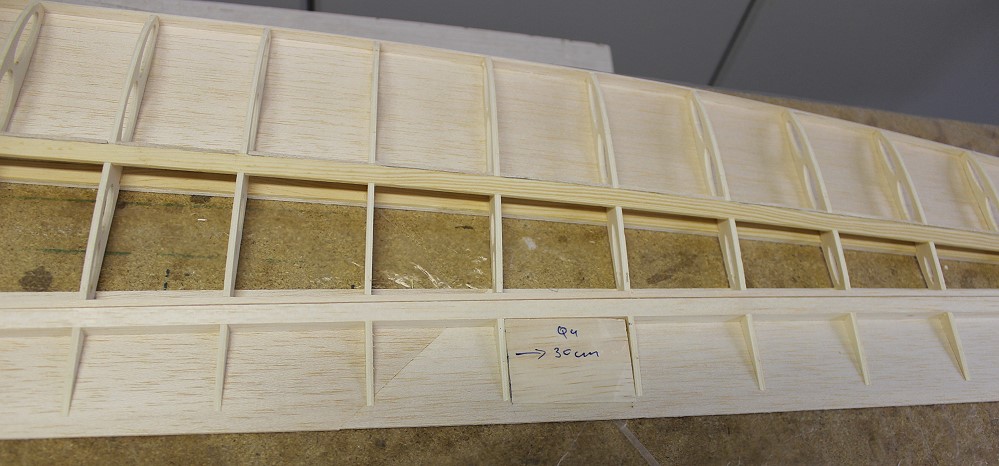

Das Qu-Ruderhorn kommt ziemlich in der Mitte (30cm vom
Anfang des Qu.) in diese Balsaverstärkung; |
 |
das Kl-Ruderhorn ca. 32cm vom Anfang. |
 |

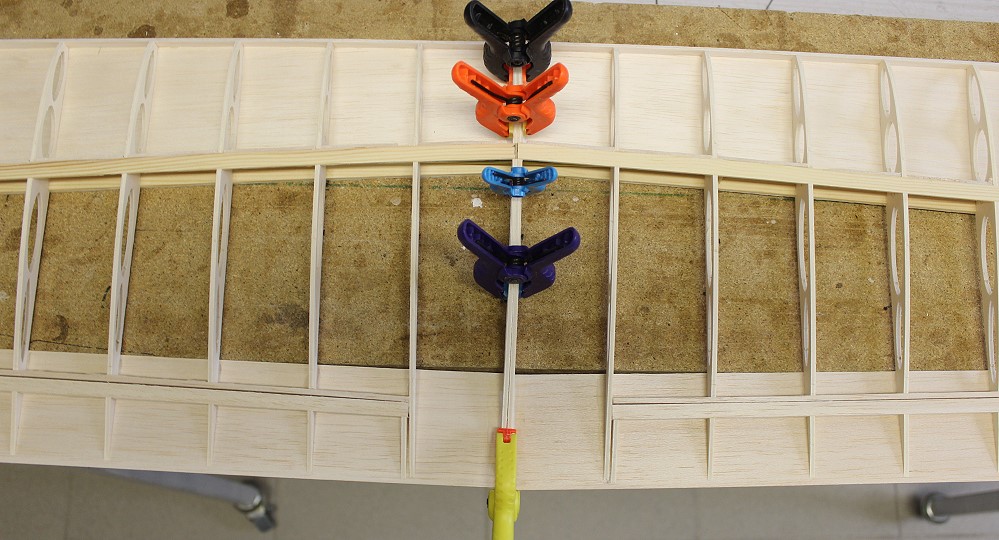

Die Rippen Nr. 1 verlaufen um ca. 1,5° schräg zu den
anderen Rippen. Das kommt von der Rückpfeilung des Holmes.

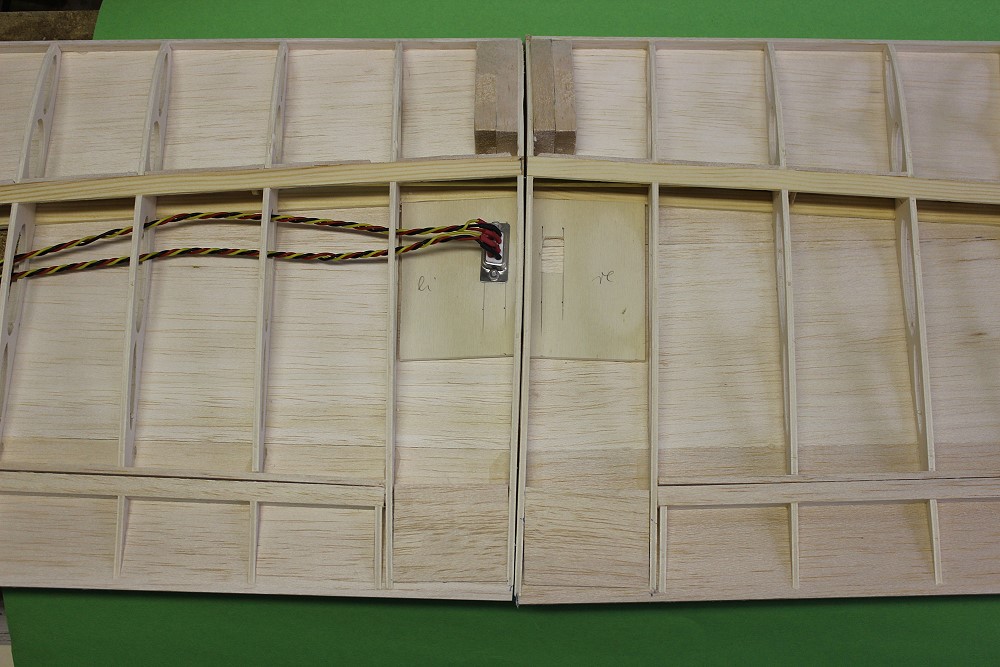

Hier liegt der linke Flügel plan auf, der rechte ist
leicht unterlegt, um die V-Form zu erhalten.
Zunächst sind die Rippen 1 nur mit der Beplankung und
den Holmleisten verklebt. |
 |

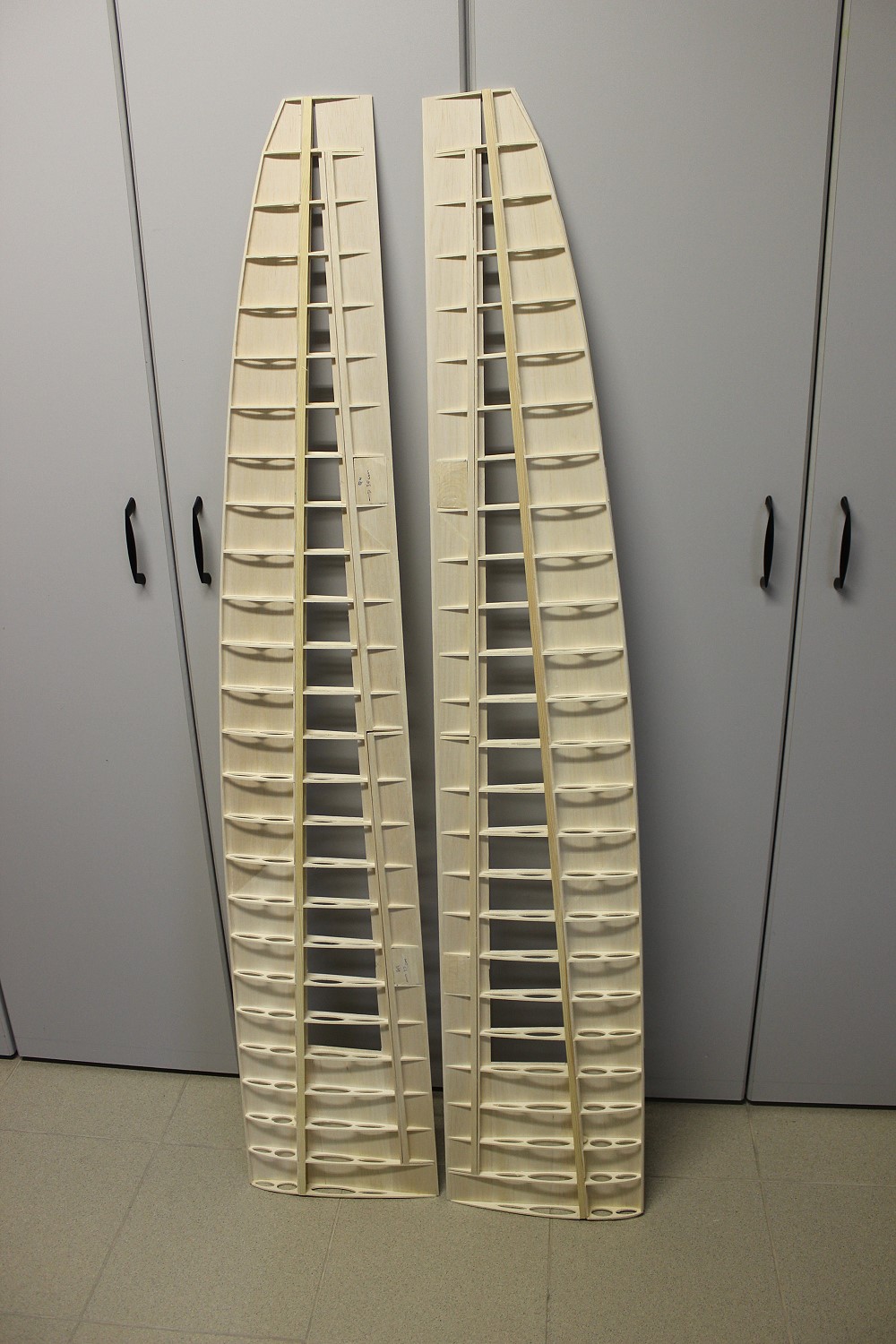

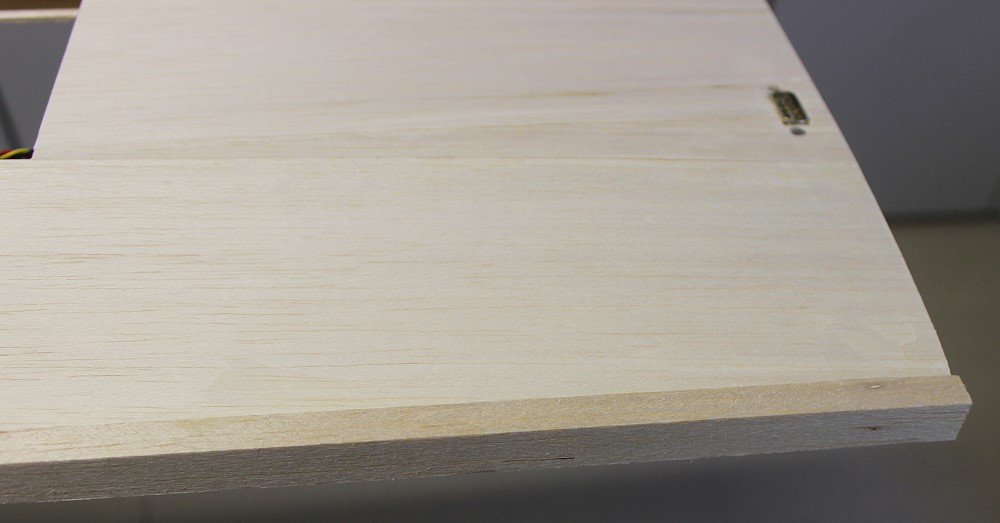

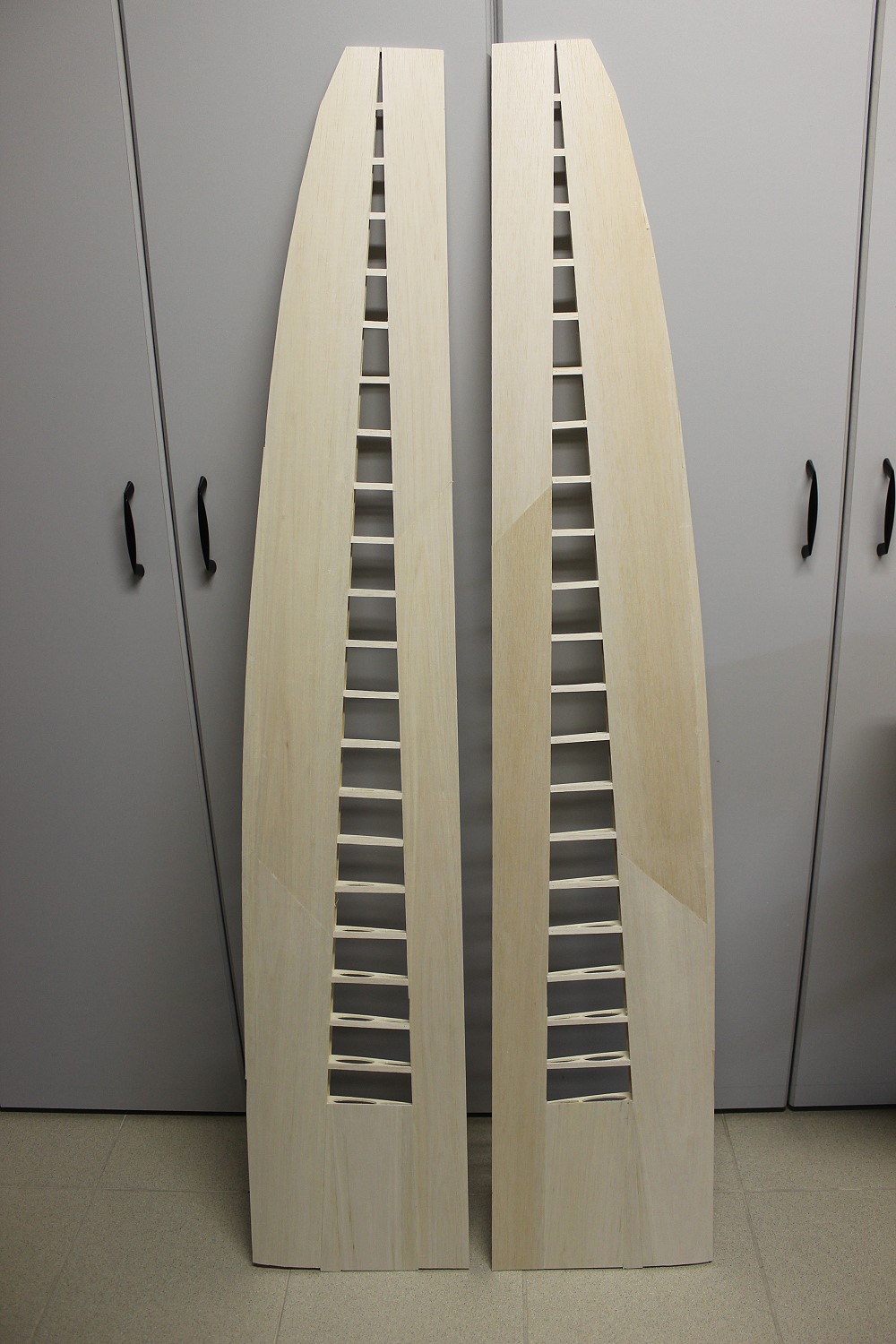

Unterseite fertig beplankt mit Aufleimern. |
 |
Oberseite noch nicht beplankt. |
 |

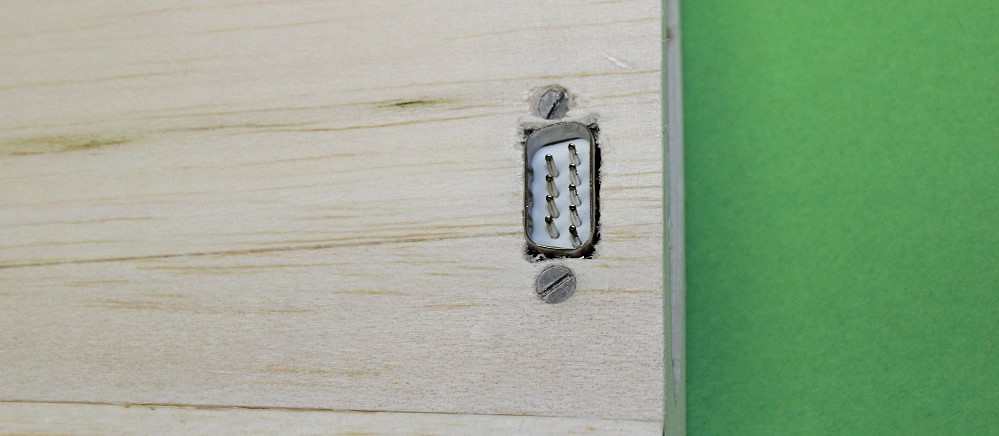

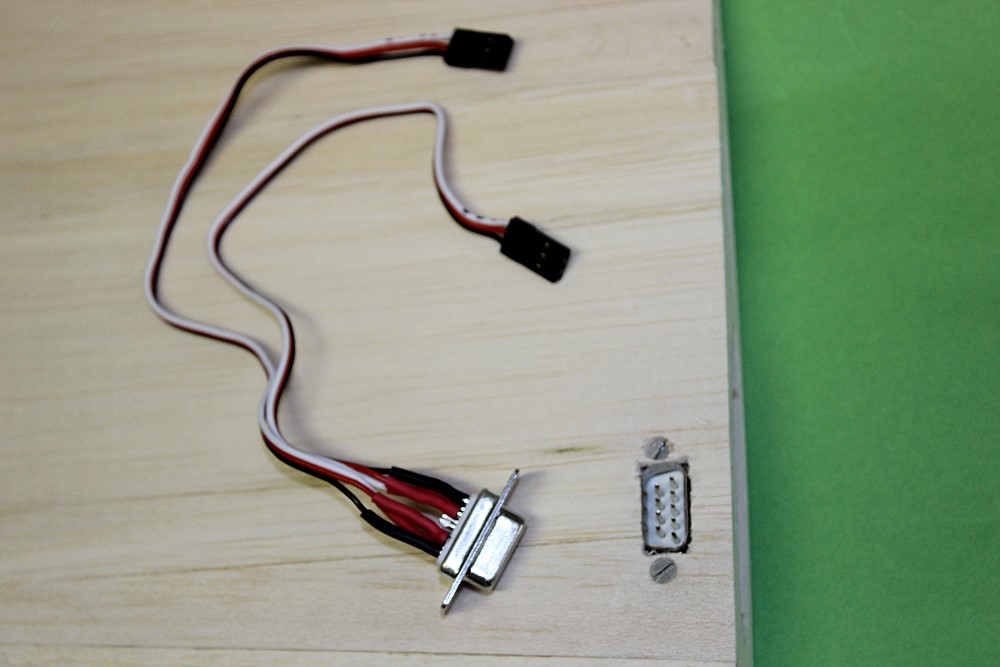

Die Servokabel sind mit einem 9-poligen D-sub-Stecker
verlötet. Damit der Stecker Halt hat, habe ich ein 3mm SpH-Brett
eingeklebt und den Stecker verschraubt. |
 |
Stecker von unten. |
 |
Hier das Gegenstück mit Servokabeln. |
 |

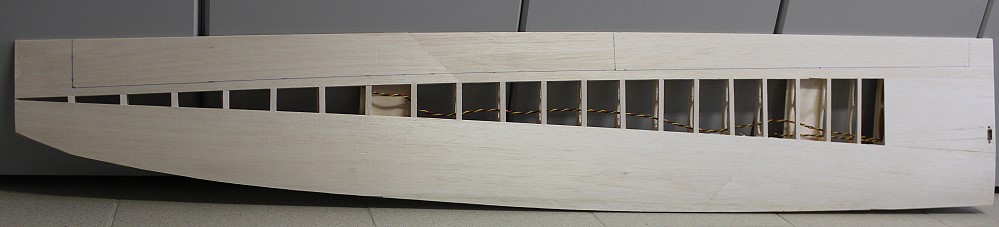

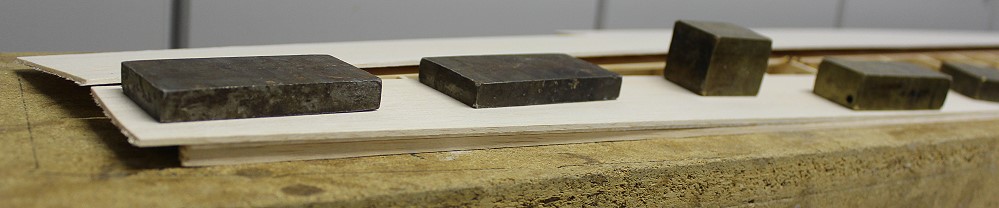

Obere Beplankung: Die
Flügelhinterkante wird auf 60cm Länge 4mm keilförmig unterlegt. Das
ergibt eine leichte Schränkung des Flügels. |
 |
Hier sieht man das Querruder und die Klappe auf der
Unterseite angezeichnet - in der Vergrößerung. |
 |
Nasenleiste angeklebt. |
 |

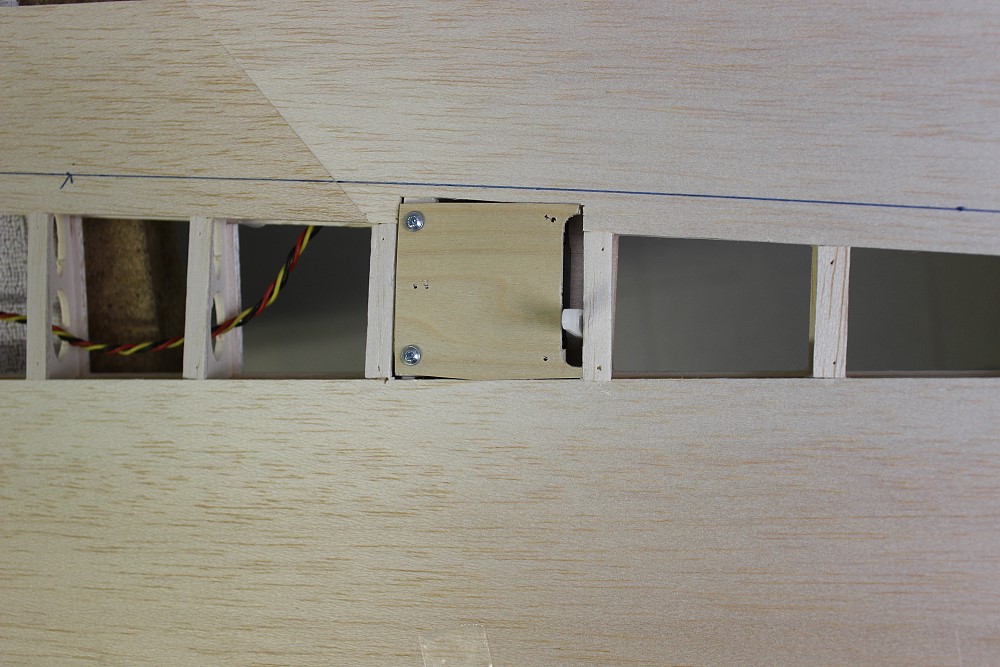

Servo für Klappe. |
 |

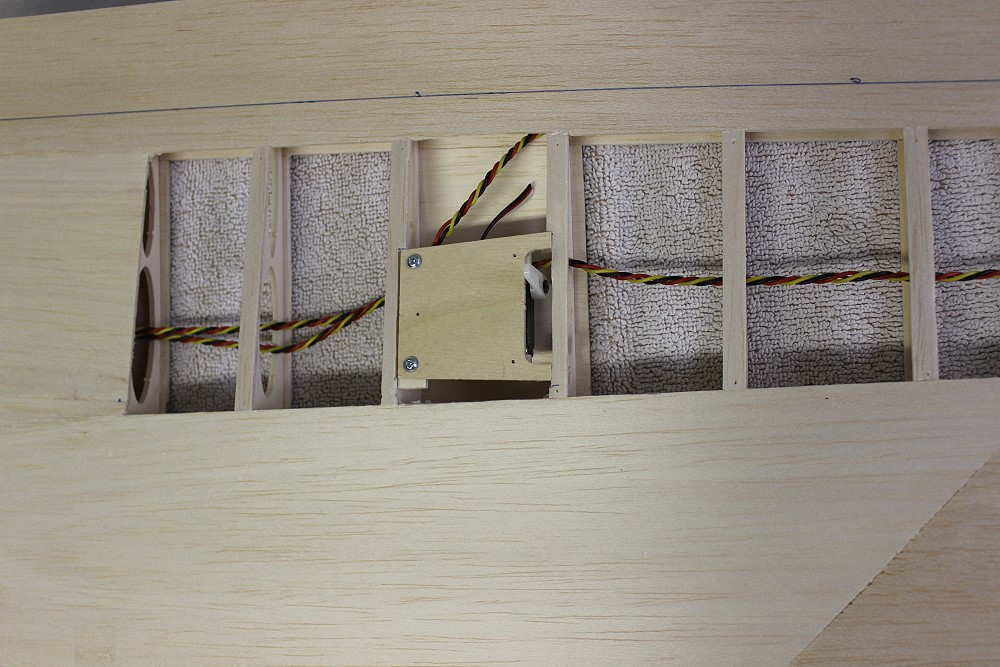

Servo für Querruder. Es wurden
die Deckel mitgeliefert. Ich habe sie nur leicht anpassen müssen. |
 |

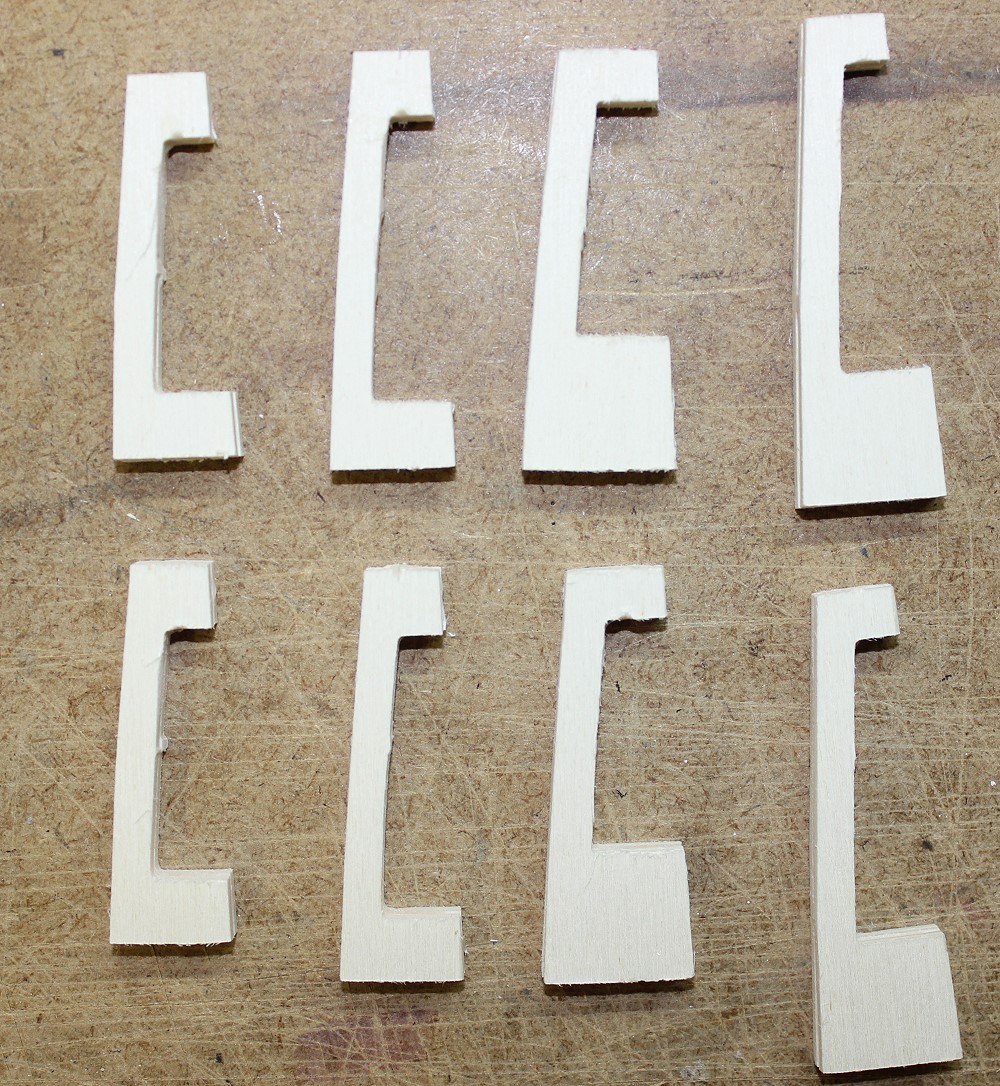

Mit diesen Teilen sollte man die Deckel in der Fläche
verschrauben. Ich habe mir aber meine eigenen Teile hergestellt. |
 |

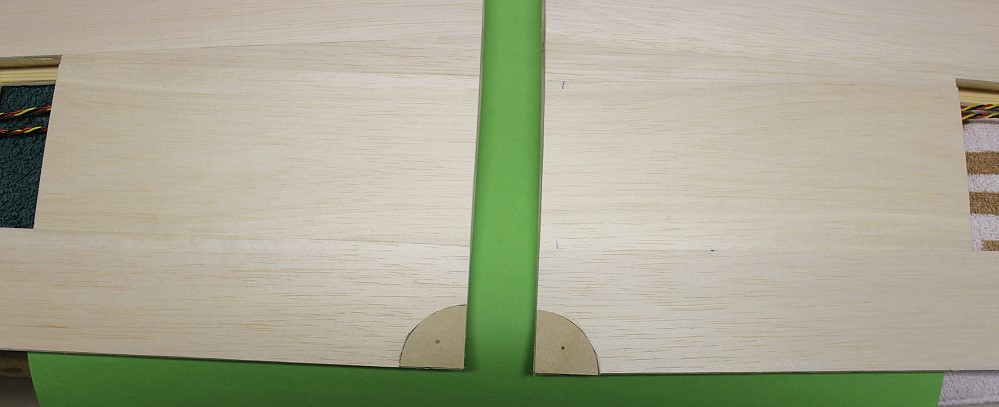

Die Ecken, wo die Befestigungsschrauben rein kommen,
werden durch Viertelkreise aus 2mm SpH verstärkt; die Ecken werden nicht
aufgesetzt, sondern eingelassen. |
 |

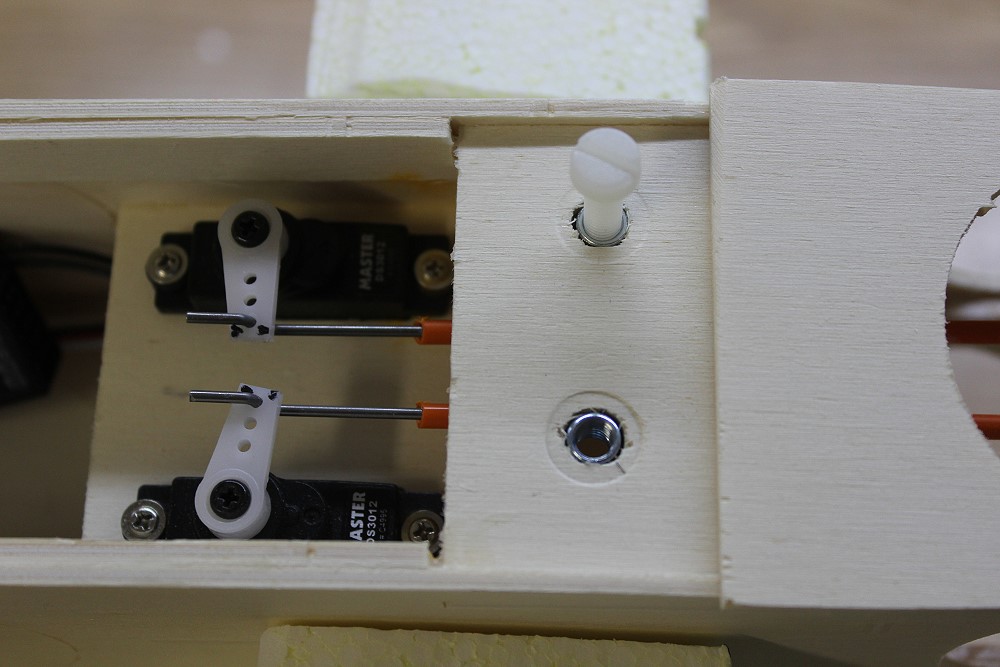

Hinten: Einschlagmuttern und Nylonschrauben M5 zur
Befestigung des Flügels. |
 |

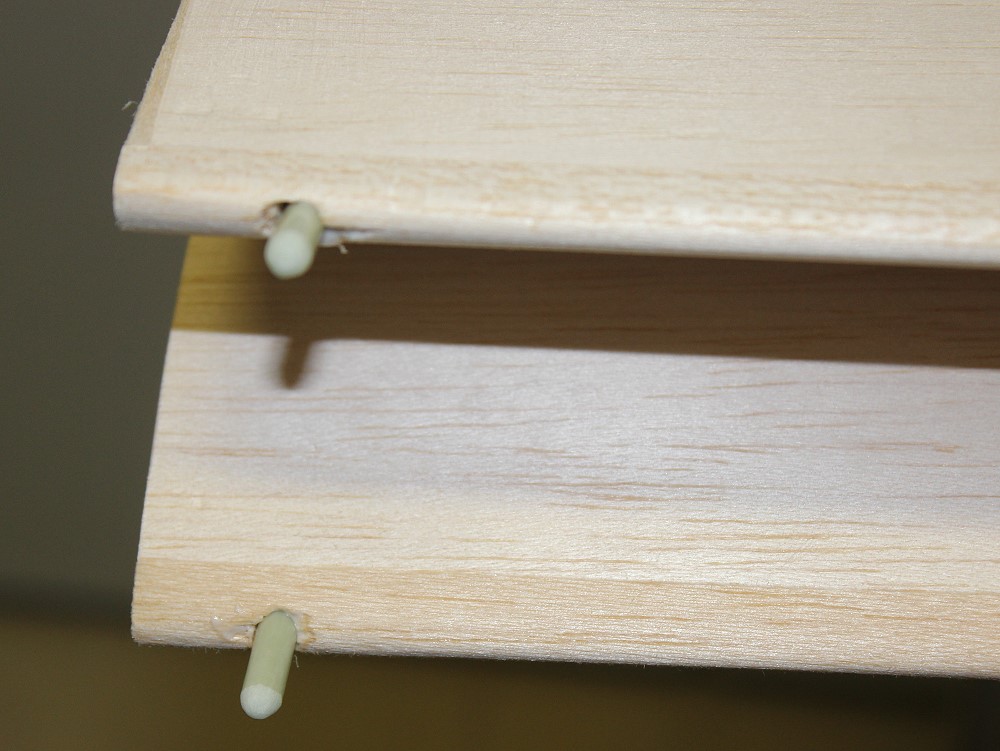

Vorne: 5mm GfK-Dübel in der Flügelnase. |
 |
Der Flügel ist montiert. Vorne
2 GfK-Stifte, 5mm, hinten 2 M5-Nylonschrauben in Einschlagmuttern.
Jetzt erst wird der Rumpfrücken aufgeklebt.
Der SP (bei 108 mm) stimmt übrigens schon ziemlich
genau. |
 |

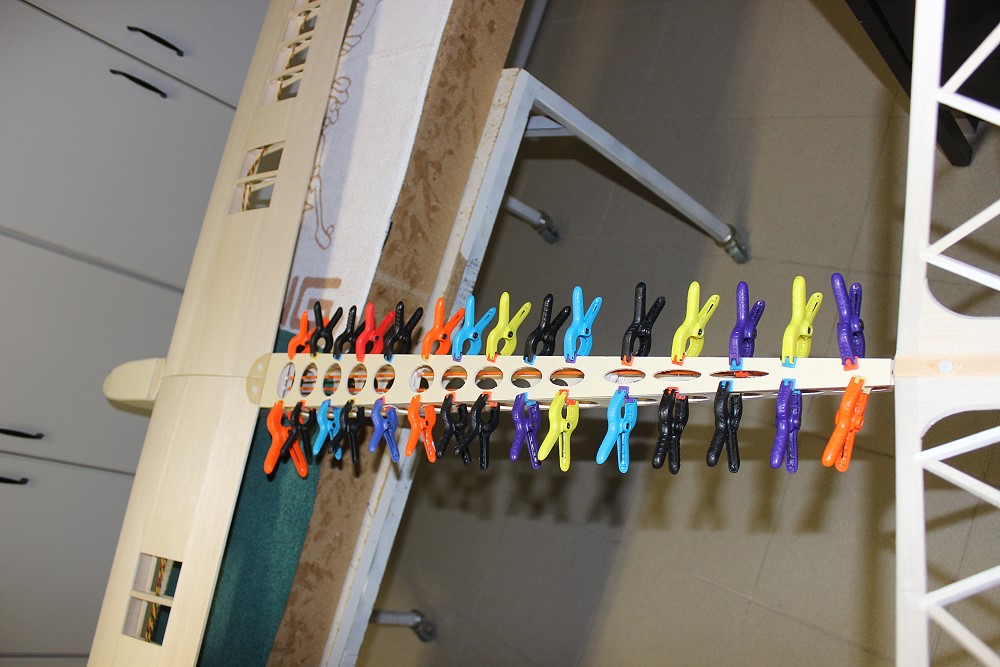

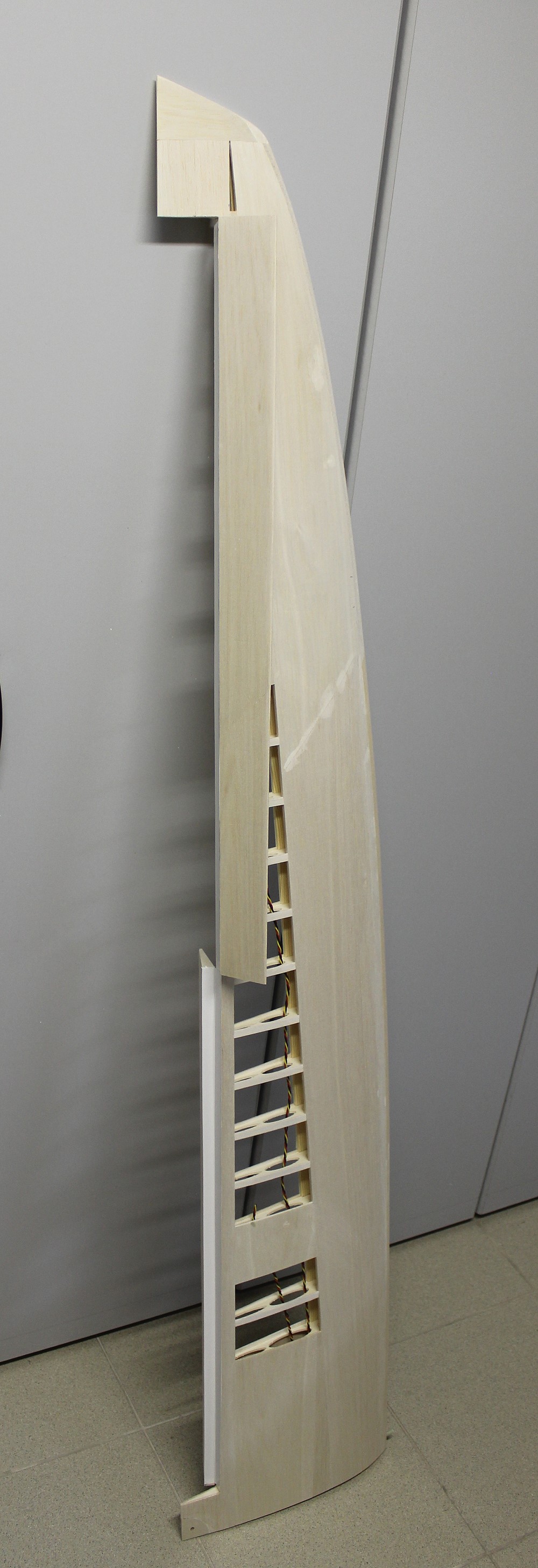

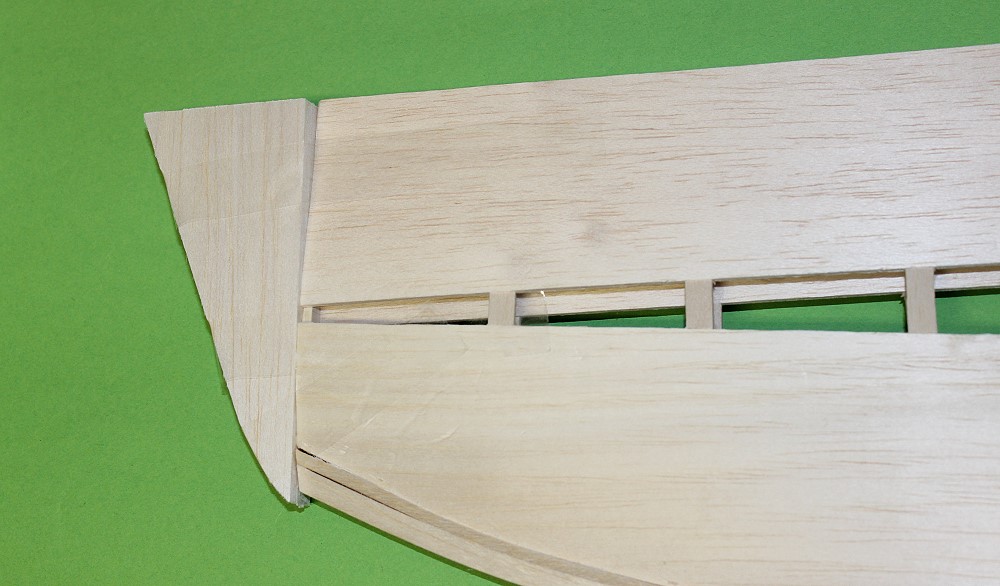

Die Randbögen bestehen aus 3 Lagen Balsa, gesperrt. |
 |

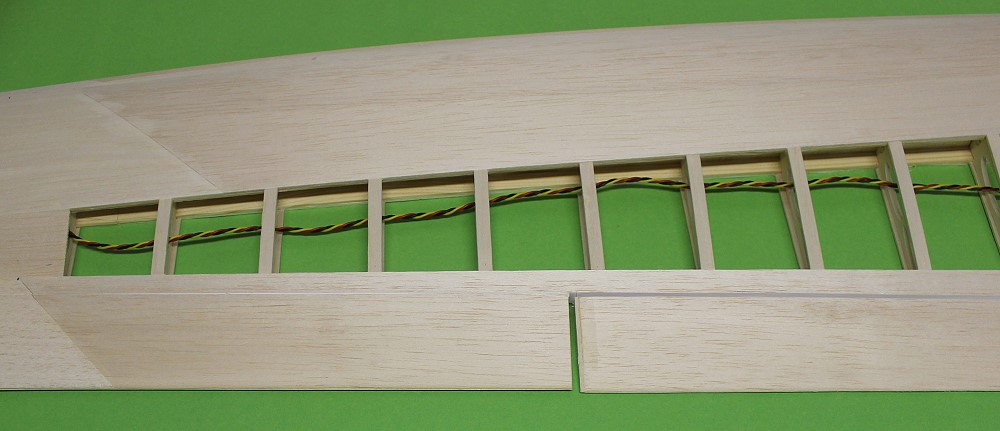

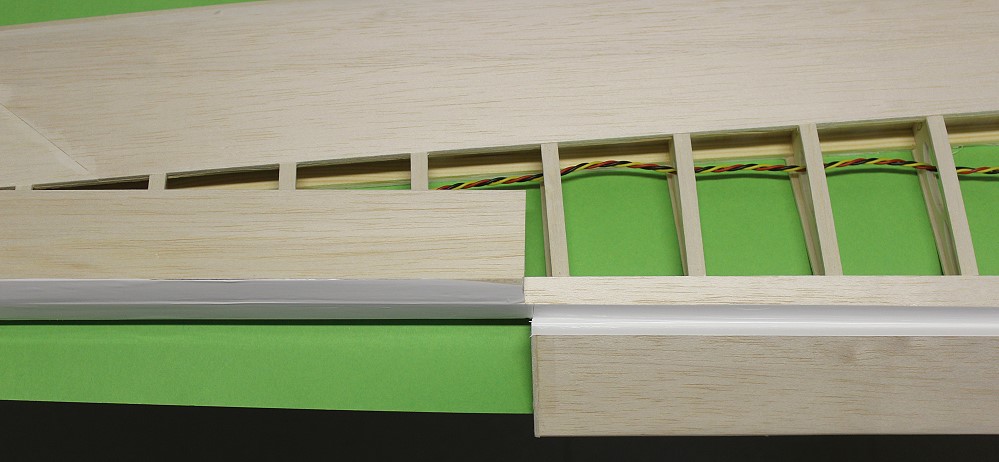

Die Querruder und die Klappen werde ich diesmal mit
Folienscharnieren anschlagen. Dafür habe ich
zunächst Streifen von einer weißen Folie genommen und damit die Klappen
angebügelt. |
 |
Später kommt dann die endgültige Folie drüber. |
 |
Hier sieht man, wie die Klappen bewegt werden können. |
