Birdy mit 2m SpW

Rumpf
  zum Vergrößern auf die Bilder klicken

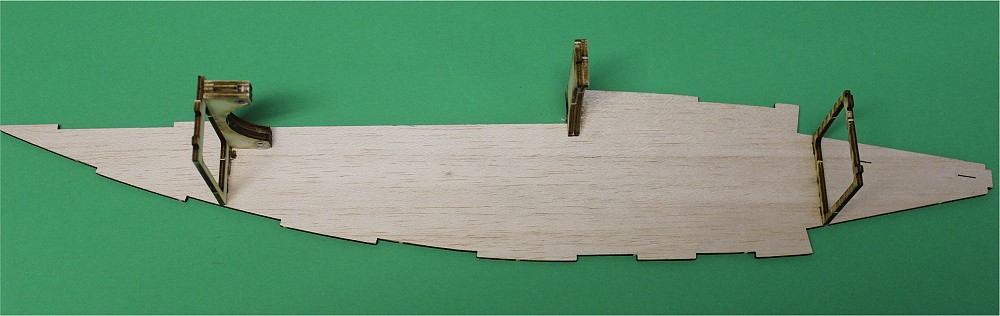

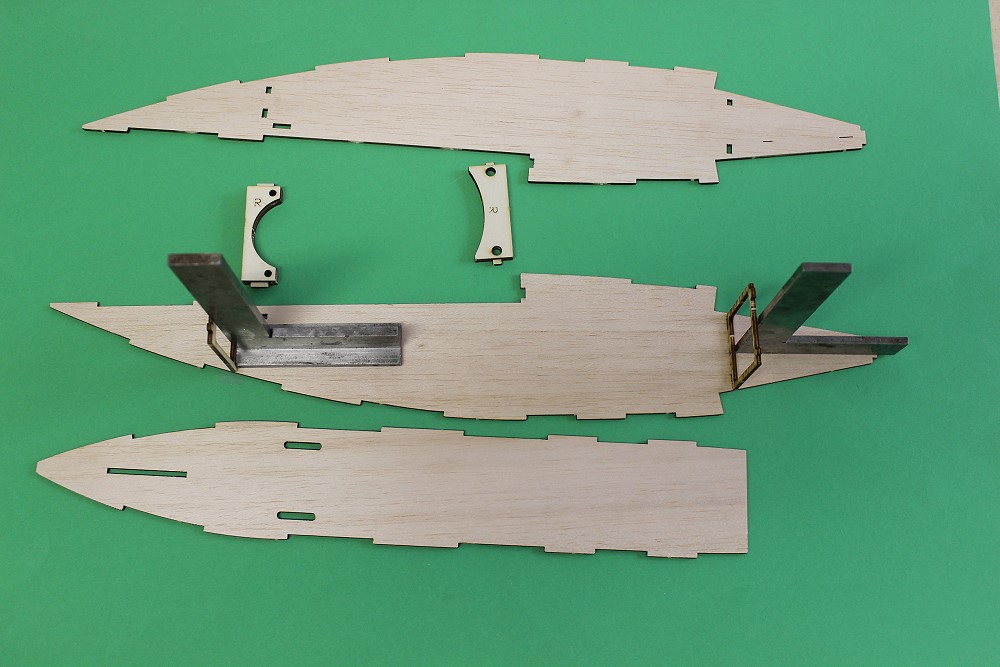

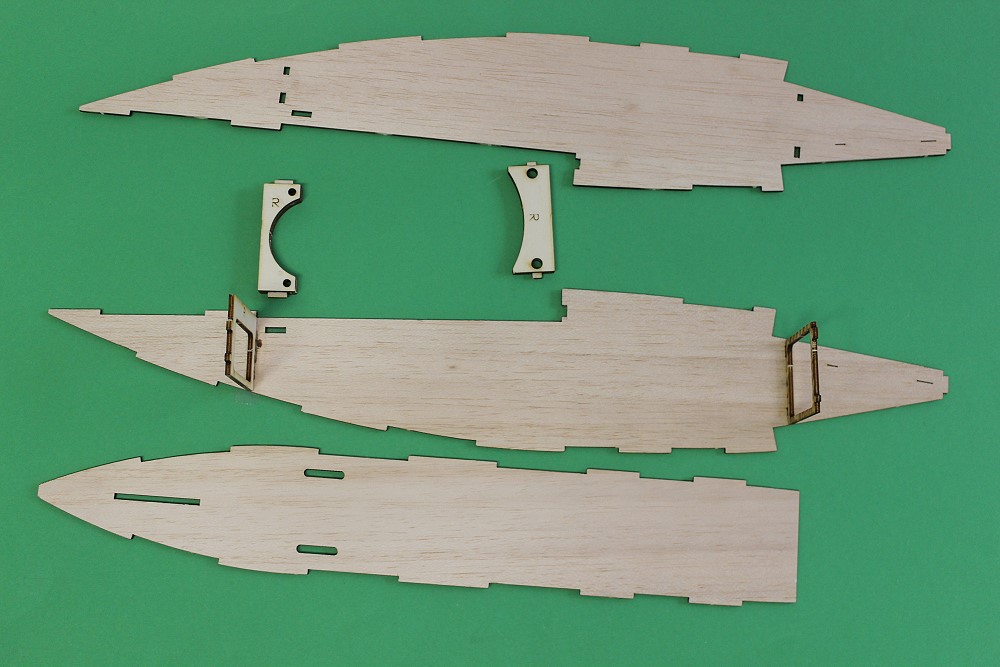

Auf die Rumpfseitenteile kommen 2 Spanten.

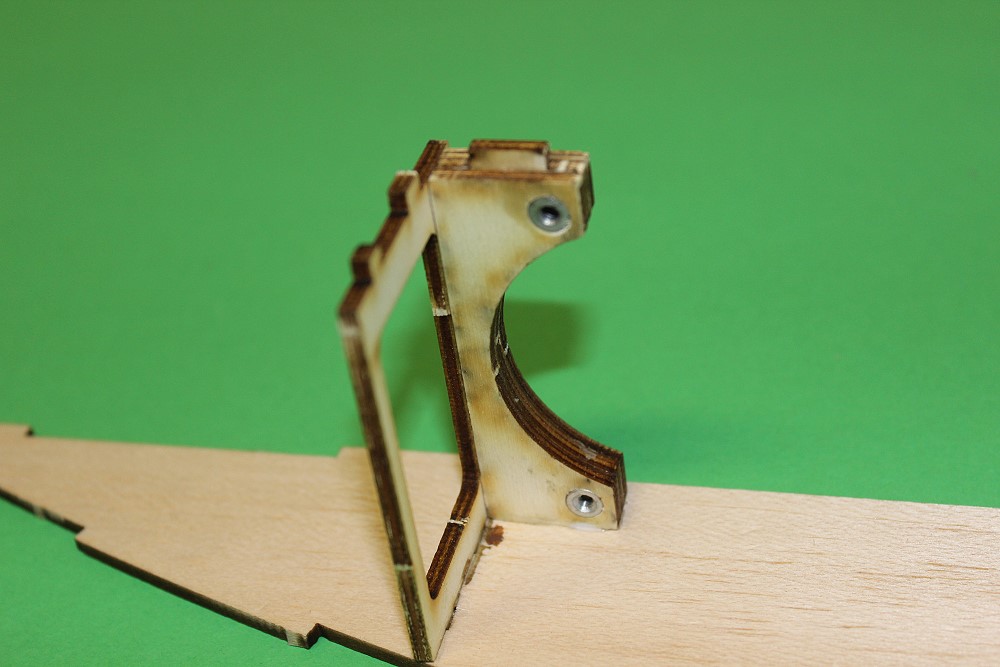

Hier wird der Flügel angeschraubt. Ich habe 2 M3 Einschlagmuttern eingeklebt.
Für die Flügelbefestigung sind hinten und vorne Halbspanten eingeklebt.

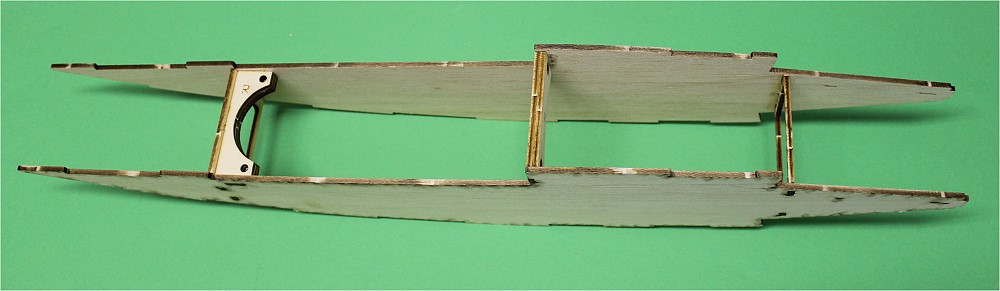

Beide Seitenteile mit den Spanten verklebt.

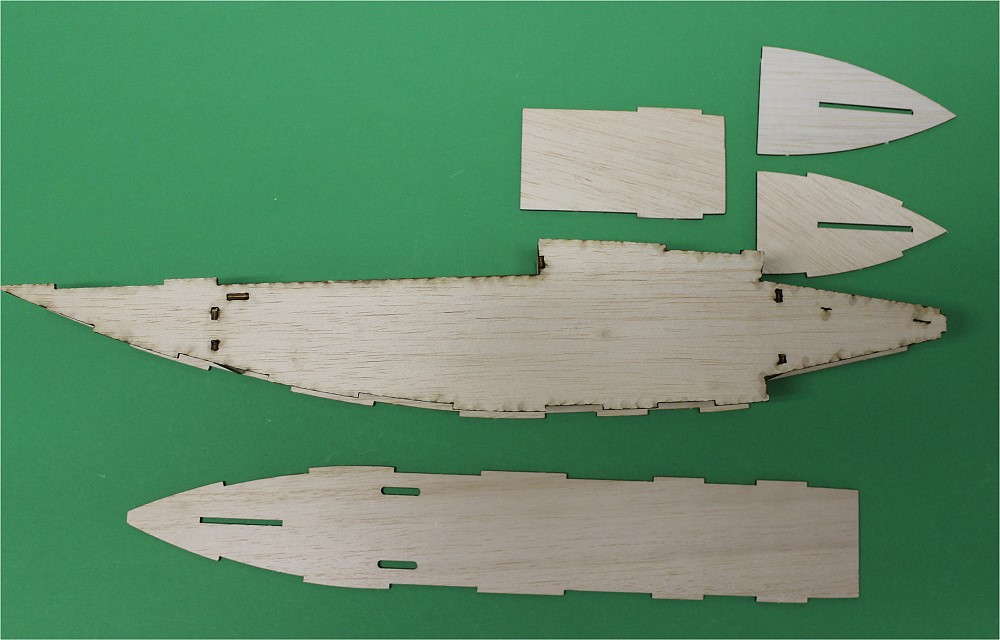

Boden und Deckel.

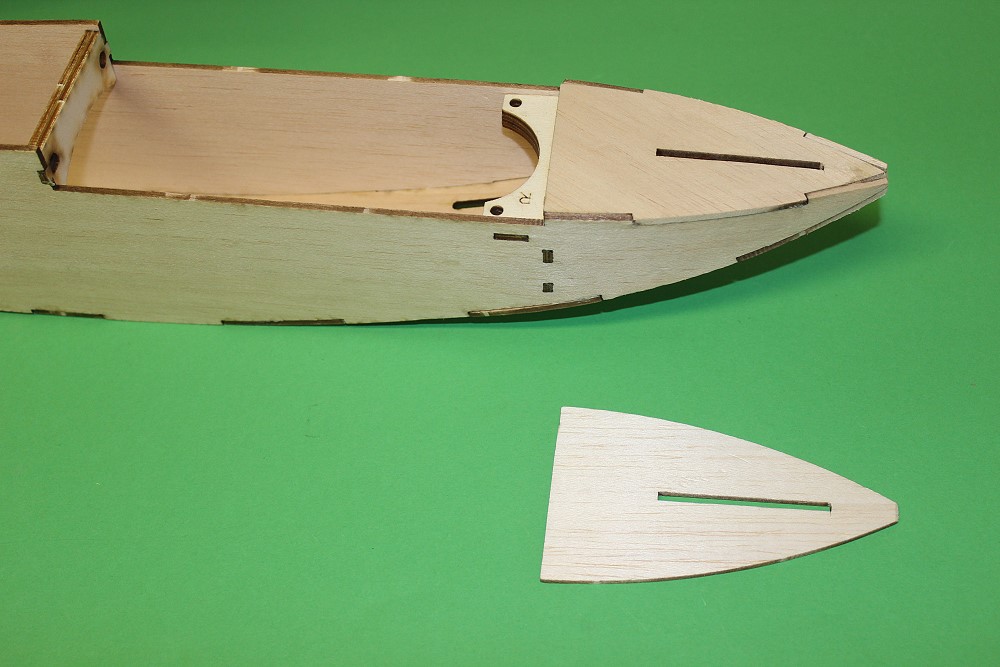

Hinten kommt nochmal ein Deckel drauf.

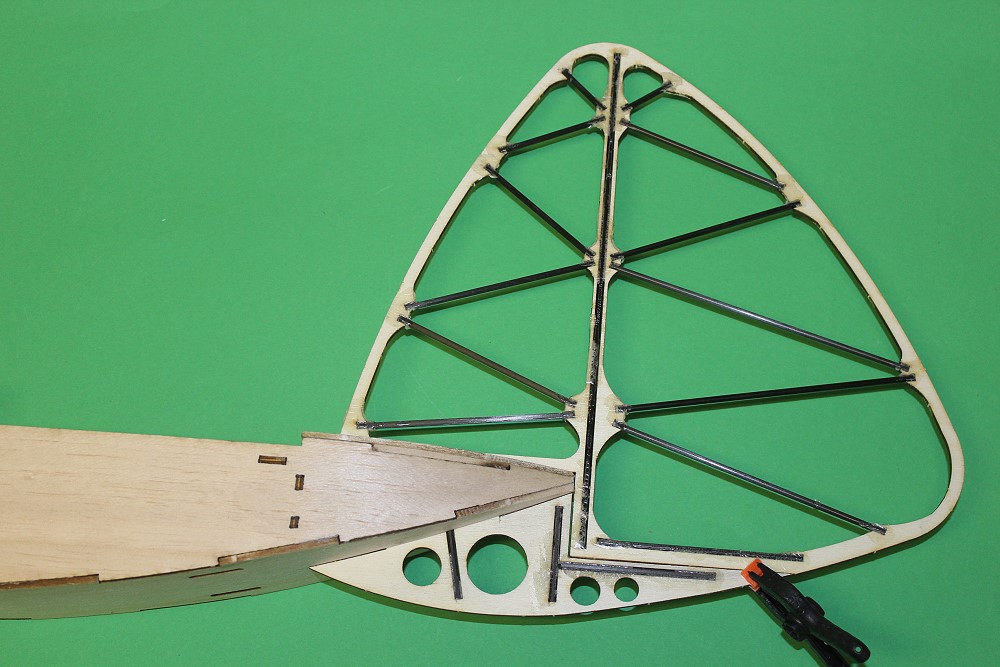

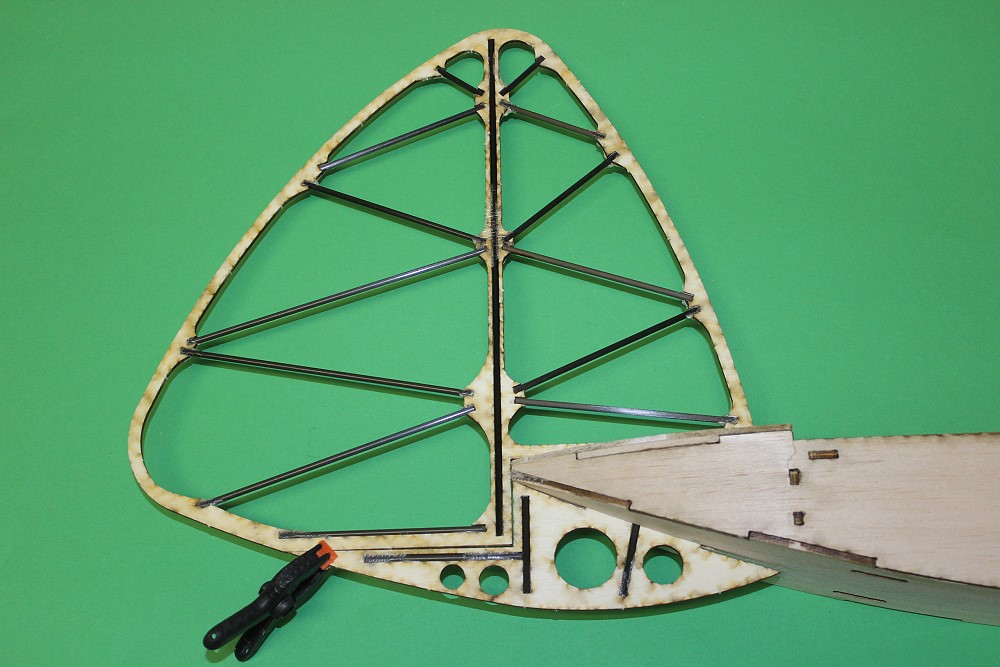

Das Leitwerk ist nur eingesteckt.
Das ist leider die Schattenseite von gelaserten Teilen: Branntspuren.
Die sieht man aber nach dem Bespannen nicht mehr.

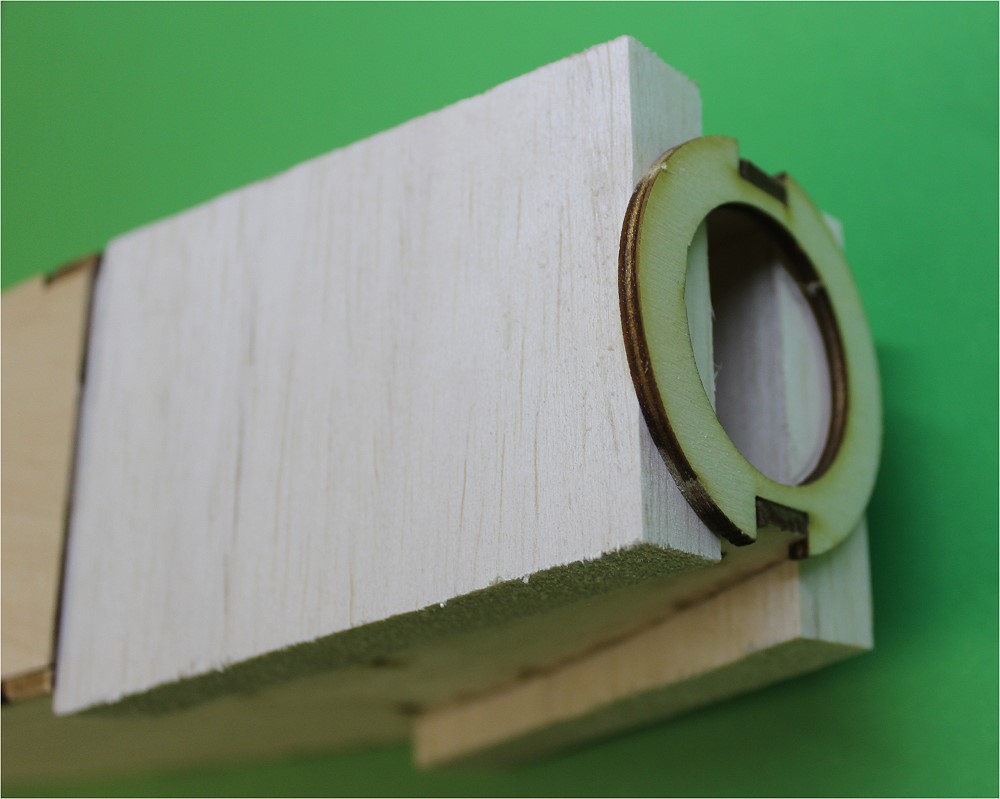

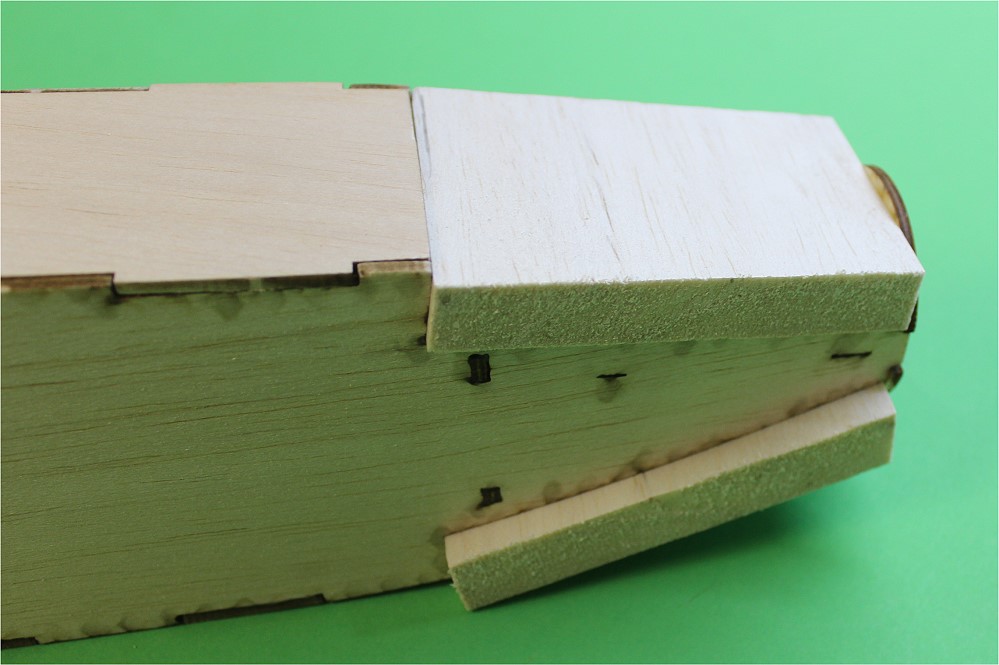

Oben und unten wird die Rumpfnase mit Vollbalsa aufgefüllt.
Innen muß dann noch Material rausgearbeitet werden, damit der Motor reinpaßt.

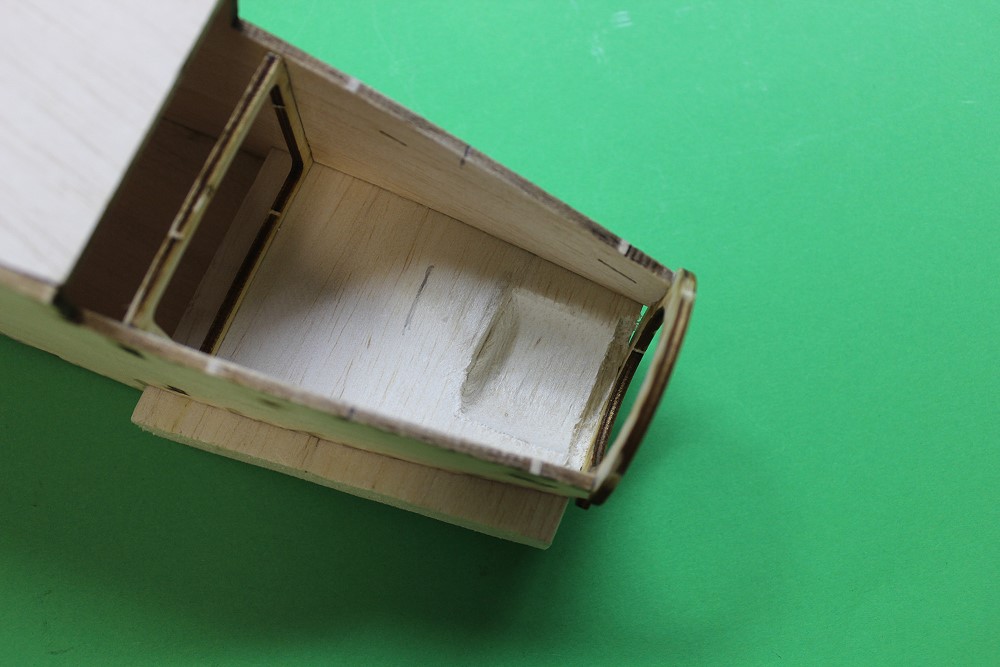

Den Bodendeckel habe ich etwas ausgefräst, damit der Motor Platz hat.

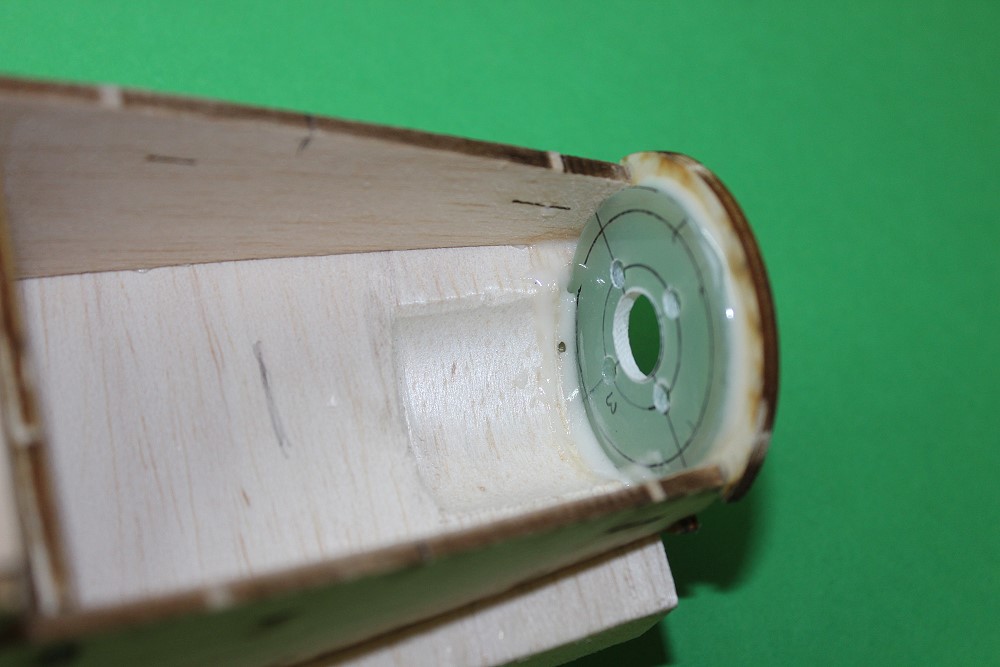

Den Motorspant habe ich aus 2mm GfK gemacht.

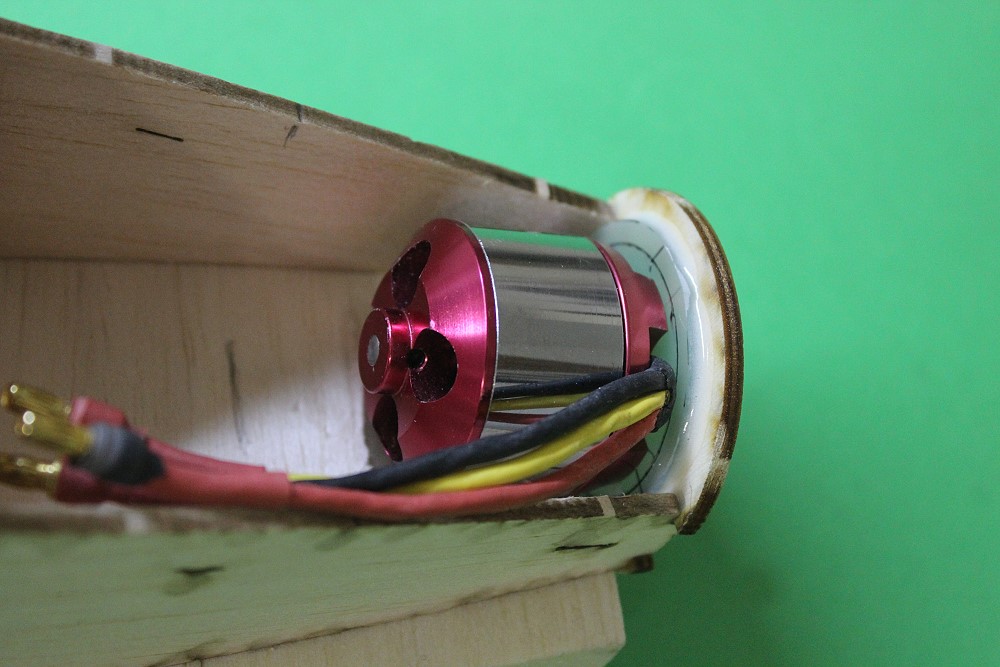

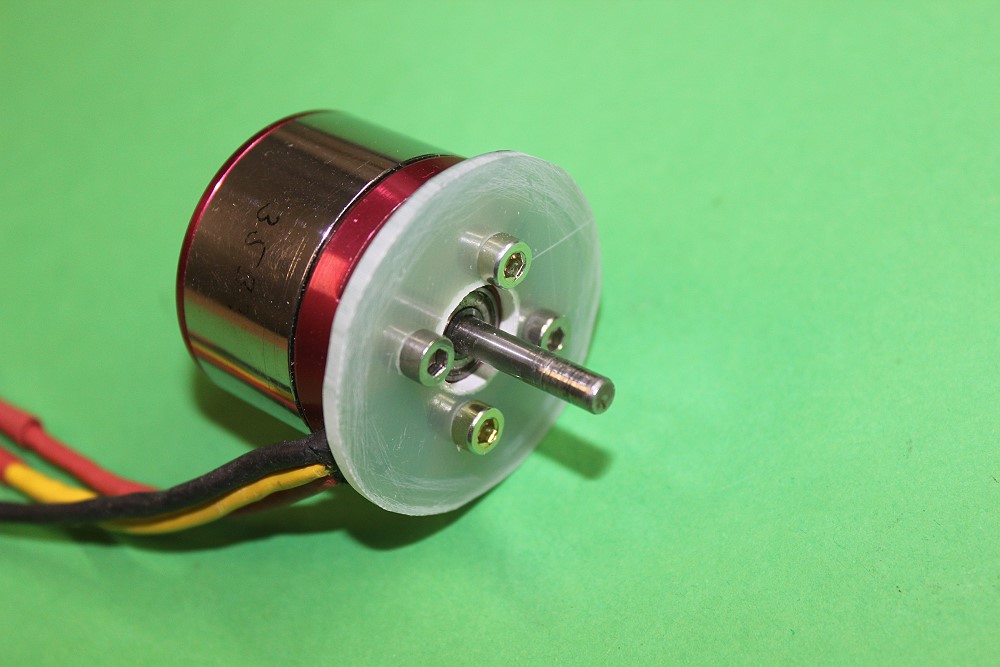

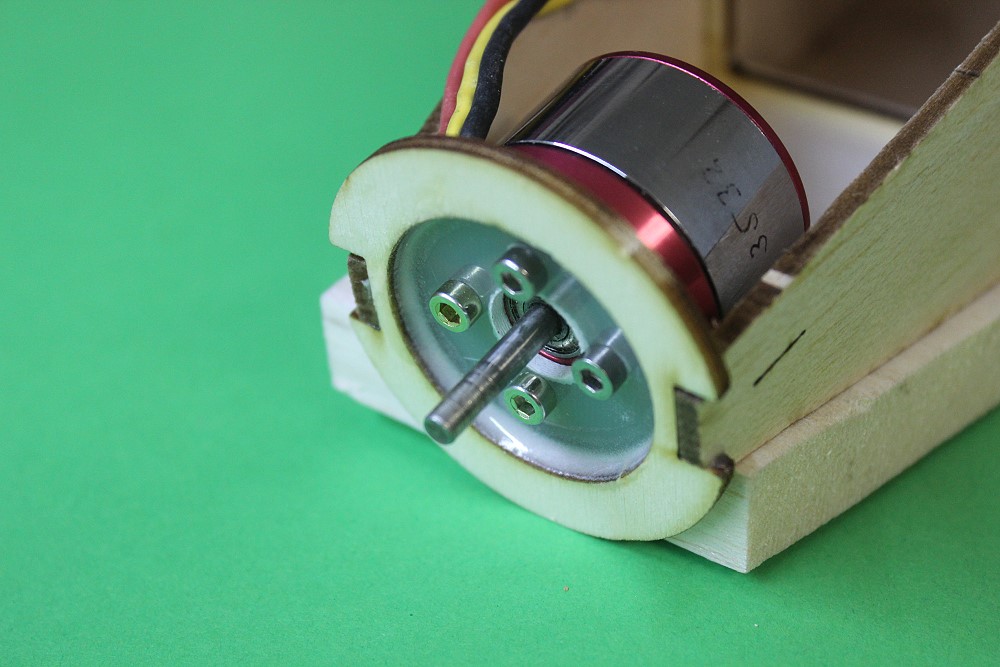

Hier mit Motor verschraubt.
eingebaut - von hinten
eingebaut - von vorne

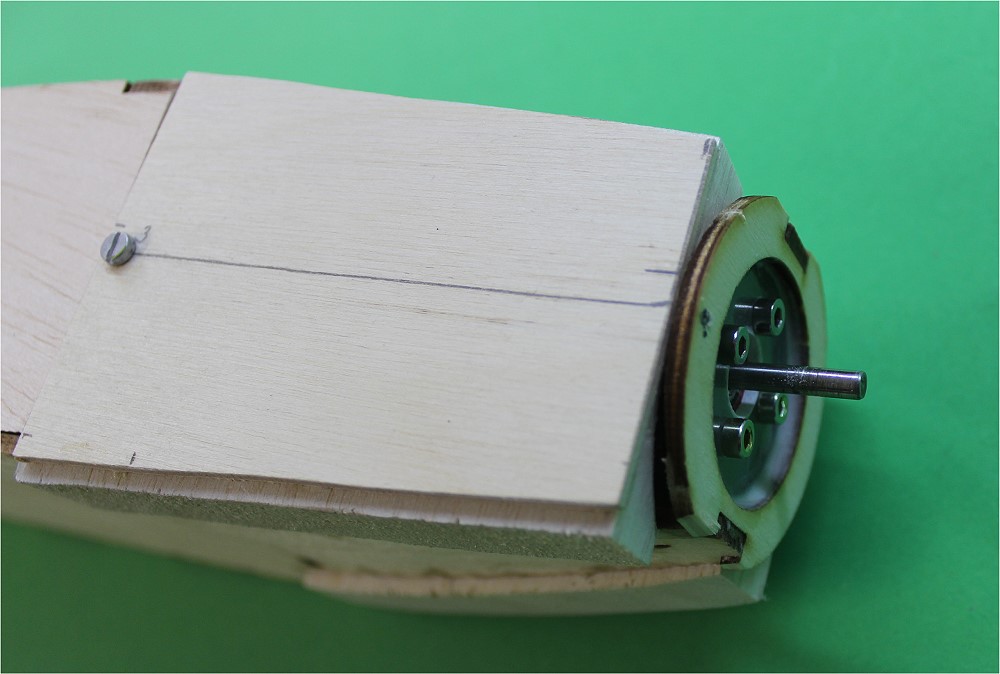

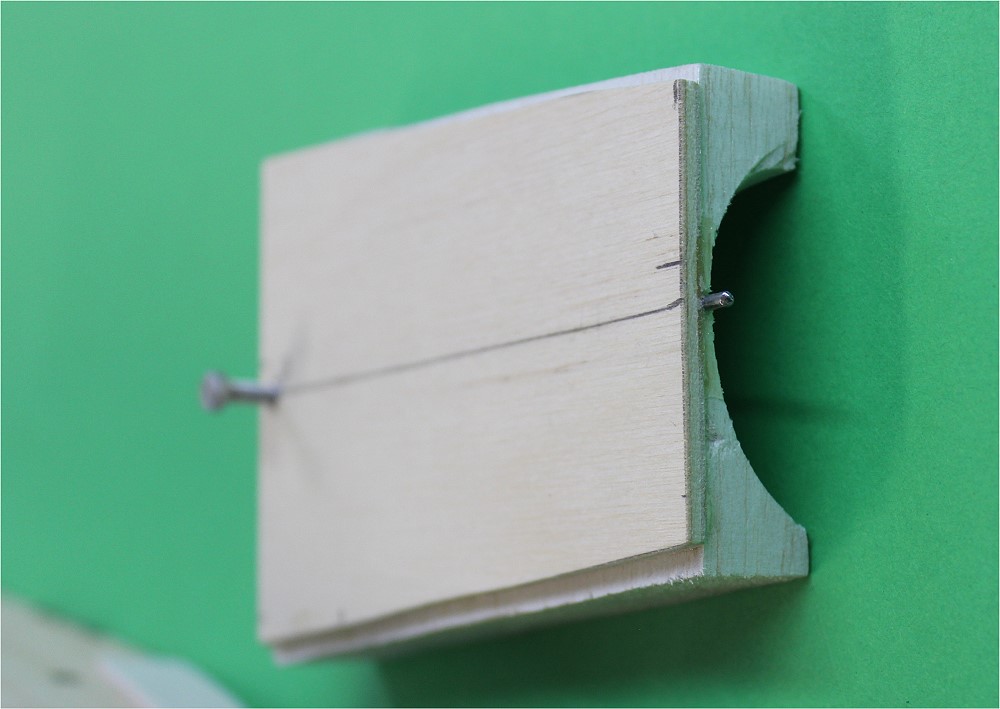

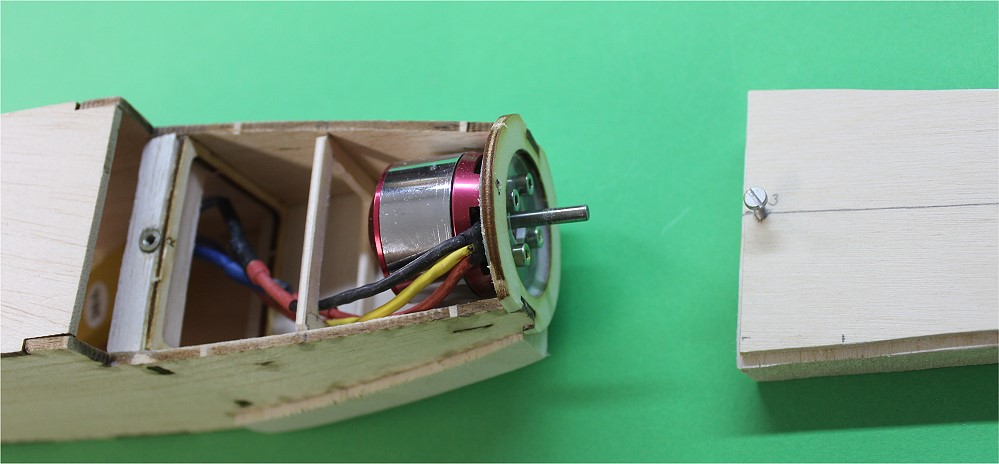

Ich habe einen zusätzlichen Spant eingebaut und einen Deckel gemacht.
Den Deckel hänge ich vorne mit einem Stift ein und hinten verschraube ich ihn mit einem M3 Schraube.
Jetzt nur noch rund verschleifen.

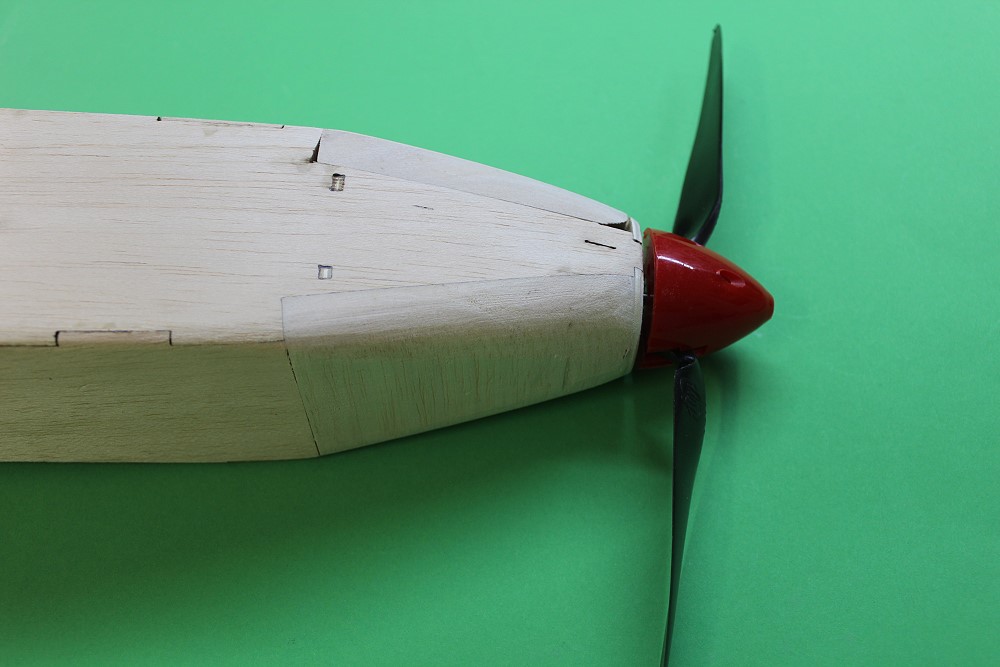

Schon mal weitestgehend verschliffen.
Oben mit Deckel.
Von der Seite und Boden.

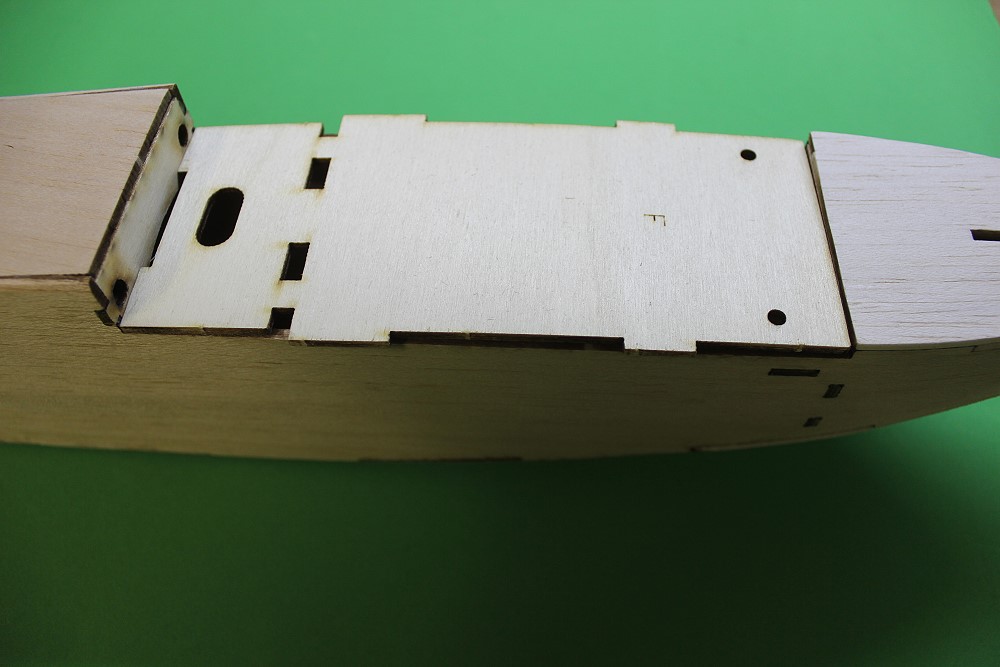

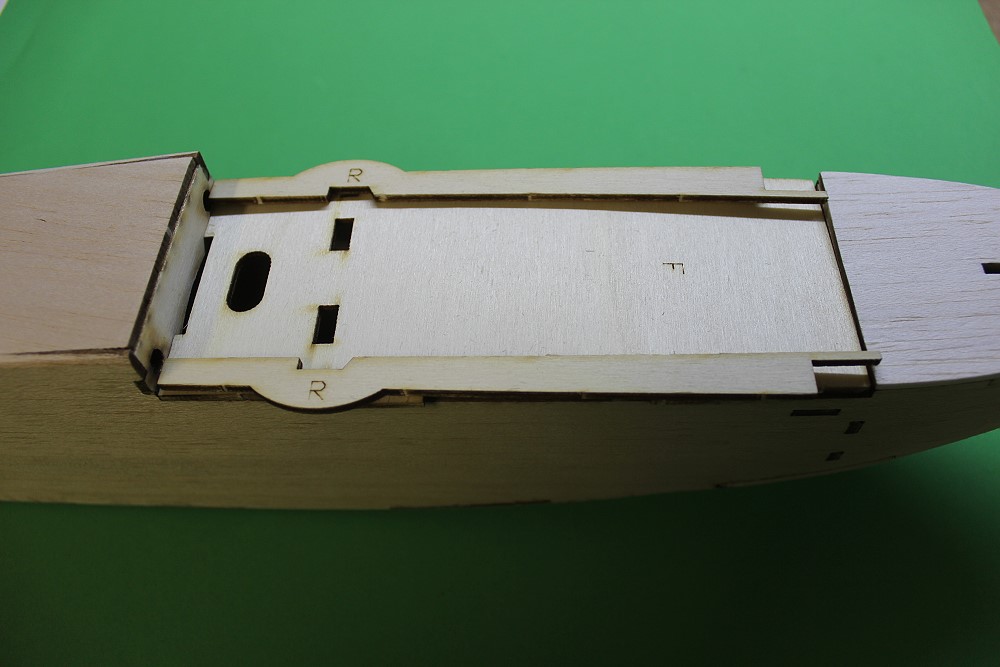

Dieser Deckel hält dann die Flügelhälften zusammen. Links ist vorne, da sind die Dübel; rechts ist hinten, da kommen 2 M3-Schrauben rein.

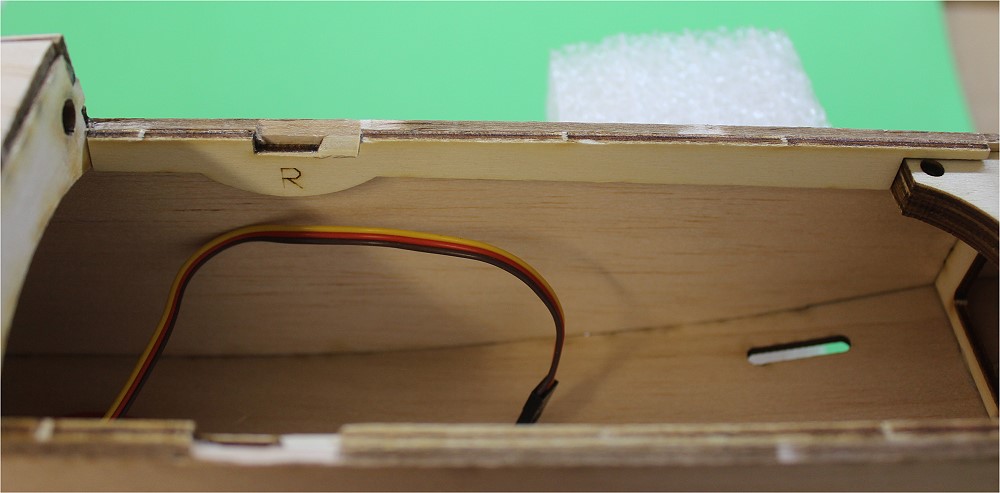

Diese beiden Teile verstärken innen die Rumpfwand als Auflage für die Flügel.
Hier schon mal der Lagerbock.
Setiliche Rumpfverstärkungen.

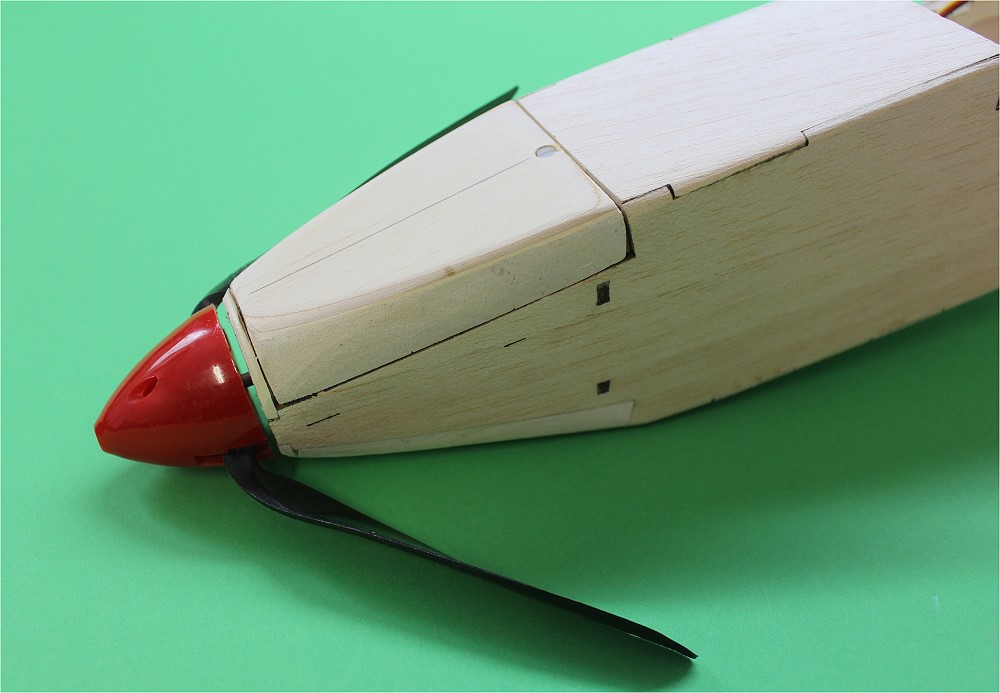

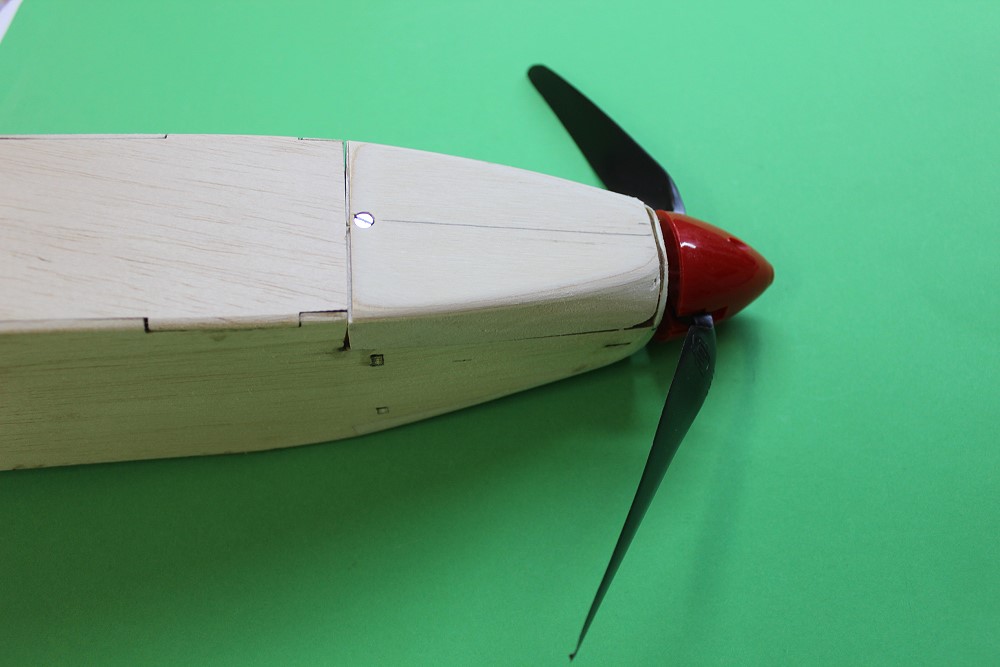

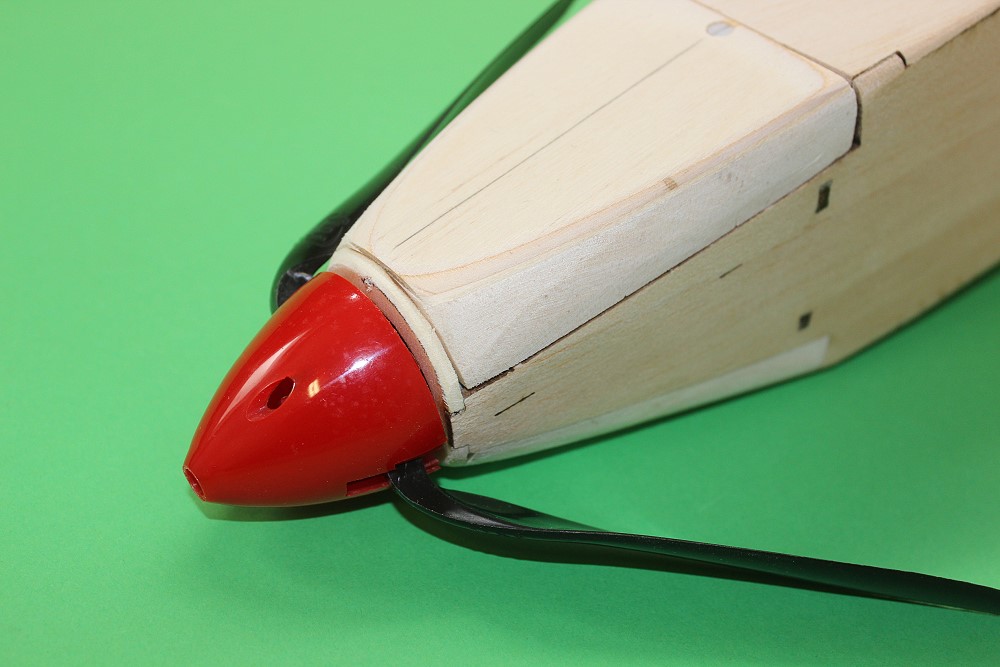

Die Nase ist angepaßt.
