*Das Bunte Huhn XXL*
Flügel
zum Vergrößern auf die Bilder klicken
	Alle Rippen für die Flügel und die Winglets.
	Seelisch weniger stabile Typen rennen hier schreiend aus dem Keller.
	Die Flügelhelling mache ich diesmal aus nur einem 1mm SpH-Brett.
	Unten 3 Leisten 10x30mm zum Auflegen. Oben 3 ebensolche Leisten für das Baubrett.
	Das Baubrett ist aus 3mm SpH, hier zunächst nur aufgeklammert. Man sollte sich von den vielen Linien nicht verwirren lassen. Ich habe die Flügelumrisse gefühlt 10mal falsch aufgezeichnet.
	Hier probiere ich mal, die 10x12mm Holmleisten auf dem Hellingbrett vorzubiegen. Die wurden über Nacht gewässert. Funktioniert nicht.
	Das 3mm SpH-Brett ist auf das Gerüst aufgeklebt.
	Darauf werde ich jetzt die Flügel bauen.
	Die Holmleisten mache ich jetzt aus 3 Stück 3x12mm Kiefernleisten. Der Einschnitt in den Rippen ist zwar 10x12mm, aber 3mal 3mm + Weißleim gibt auch 10mm.
	Hier mal 12 Leisten auf der Helling vorgebogen. Ich sprühe immer Fensterputzmittel auf.
	Hier mal alle Holmleisten, die über Nacht gewässert und auf die Helling gespannt waren. Die Rippe 1 unten zeigt, wieviele Leisten verwendet werden. Die Holmleisten weiter außen sind gerade und werden beim verkleben geschäftet.
	Die Rippen stehen senkrecht zur Unterlage. Ich steche 3mal je 2 Stecknadeln rechts und links in das Baubrett.
	Hier sind alle 28 Rippen aufgebaut.
	Am Ende werden die Rippen 27 und 28 schräg gestellt.
	Der Servorahmen für das Qu-S. ist zu breit.
	Alle Rippen und die 1. Holmleiste vom Hauptholm sind verklebt.
	Die Ausfräsungen für die Holmleisten sind sehr exakt. Die Leisten sind aber etwa 1/10mm breiter. Man muß entweder die Ausfräsungen etwas erweitern, oder die Leisten etwas abschleifen.
	Der Hauptholm hat nun oben 3 Leisten. Unten ist erstmal eine Leiste eingeklebt. Sie wird durch Kabelbinder herangezogen.
	Der erste Hilfsholm hat jetzt auch unten eine Leiste. Hinten habe ich ein paar Leisten festgeklemmt, damit die Rippen aufliegen.
	Hier sieht man die Kabelbinder, die die unteren Holmleisten heranziehen.
	Hilfsnasenleiste aus 3mm Balsa.
	Endleiste aus 2mm Balsa, ein ganzes Brett 10x100cm.
	Verkastung des Hauptholmes und des 1. Hilfsholmes beidseitig mit 3mm Balsa. Hintere Hälfte, ...
	... vordere Hälfte.
	Die Rückseitenverkastung des Hilfsholmes.
	Hilfsholm beidseitig verkastet. Hauptholm vorne fertig, hinten zur Hälfte verkastet. Diese Arbeit ist für Leute, die Vater und Mutter erschlagen haben!
	Die Steckungshülsen sind schon mal fixiert.
	Die Steckungshülse für den Flachstahl habe ich so verkastet.
	Vordere Beplankung mit einem 2mm Balsabrett, 1m lang.
	Beplankung an der Flügelwurzel.
	Alle Rippen mit 8mm Aufleimern.

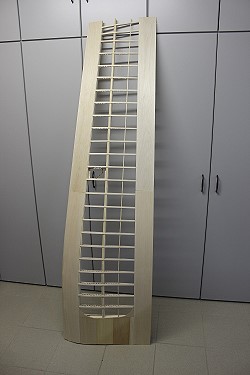

	Der rechte Flügel, Oberseite fertig.

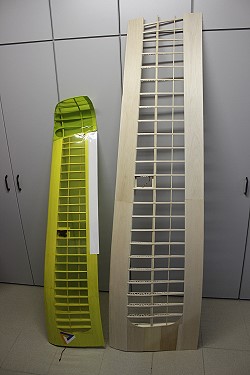

	Vergleich Huhn XXL mit normalem Huhn.
	Hier beginnt das Querruder. Ich habe eine Hilfsrippe daneben im Flügel eingeklebt.
	Wo das Querruder abgetrennt werden soll, habe ich mit Stecknadeln durchgestochen und die Löcher auf der Oberseite markiert. Hier werde ich dann das Querruder ausschneiden.
	Die Endleiste auf der Unterseite ist beplankt.

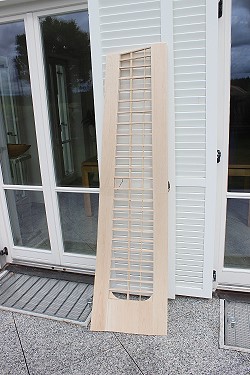

	Unterseite fertig mit Rippenaufleimern. Ich hatte diese Arbeit weit unterschätzt.

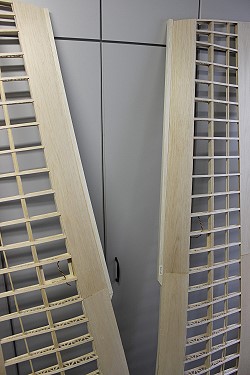

	Unterseite
	Oberseite

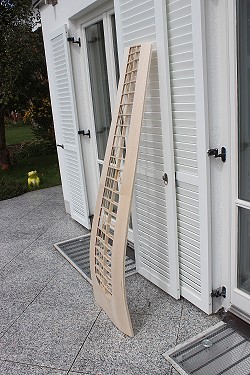

	Zum Größenvergleich. Links unten - das ist ein Frosch.
	Die Unterseite ist fertig. Jetzt kommt die Nasenleiste dran.
	Die Nasenleiste ist aus Balsa, 20x15mm.
	Zuerst das lange Stück von außen + ein weiteres Stück, das noch gerade ist.
	Dann ein Stück von der Wurzel her.
