*Aris-of-Time*
Höhenruder
zum Vergrößern auf die Bilder klicken

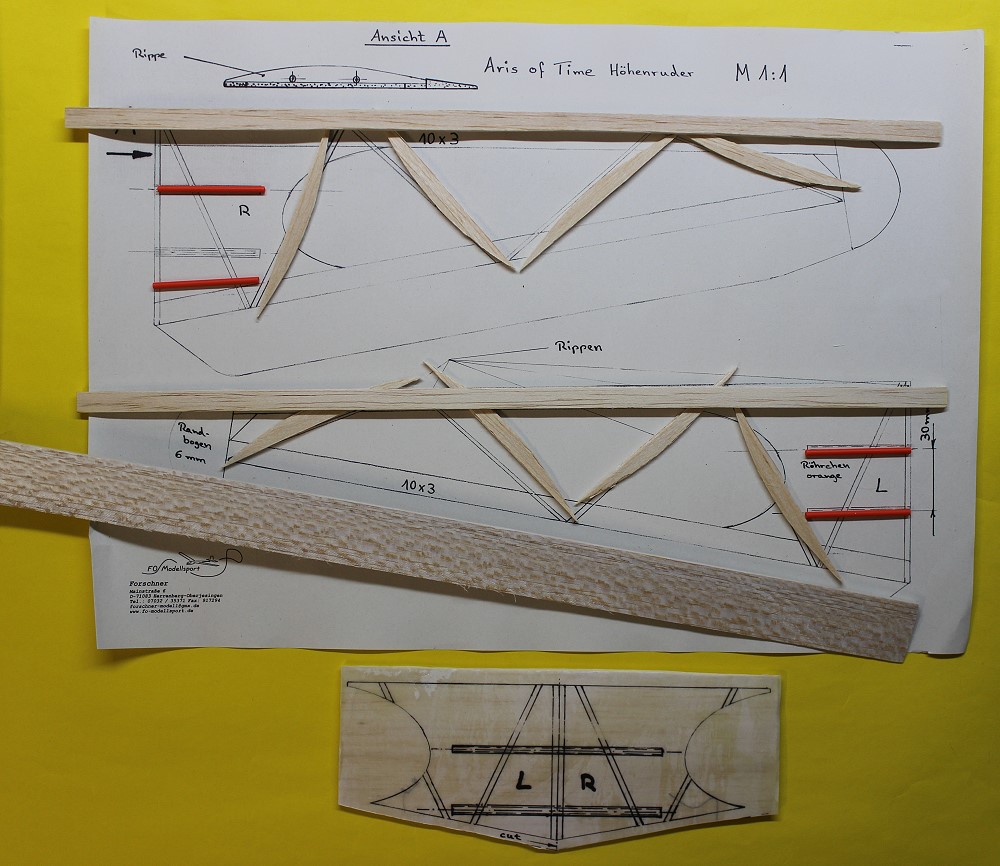

	Das HR wird aus diesen Teilen hergestellt: Halbrippen eine dreikantige Endleiste ein paar 3mm dicke Balsastreifen je einem Innenteil aus 3mm Balsa; da drauf ist eine Art Kopie des Planes geklebt; dieses Teil muß noch ausgeschnitten werden; darin werden die Steckungsröhrchen eingeklebt. Randbögen aus 6mm Balsa, muß man selber anfertigen.

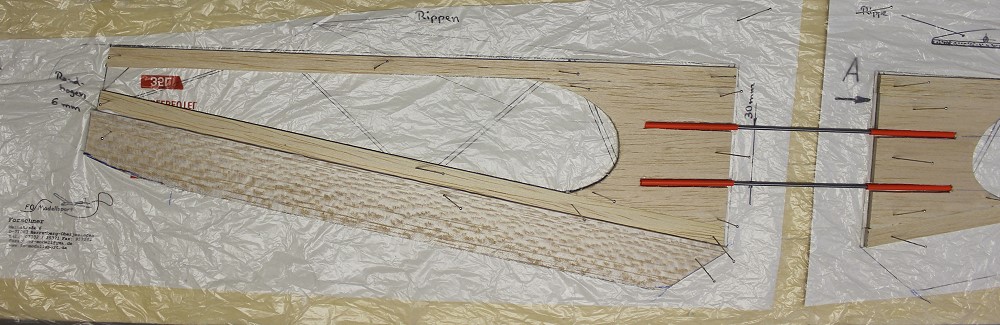

	Die inneren Teile für die Steckungsröhrchen habe ich nochmal hergestellt. Die Folie klebte zu fest. Die Endleiste (6mm, Dreikant) steht 3mm über. Da kommen die Rippen dran.

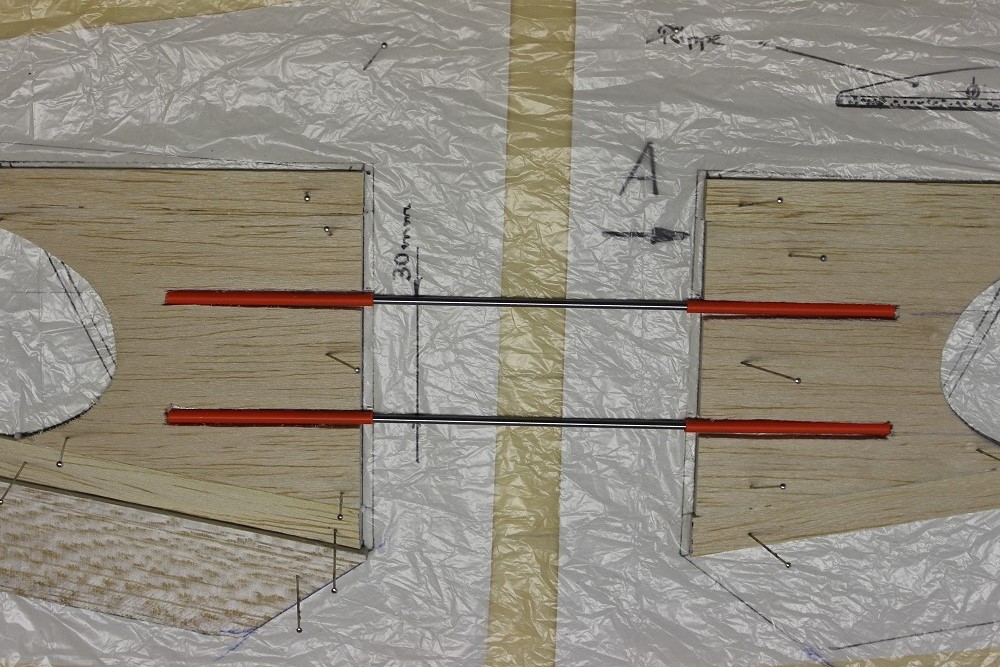

	Die Steckungsröhrchen sind erstmal nur eingelegt und mit 2mm St-Drähten gesteckt. Der Abstand der Drähte muß unbedingt 30 mm haben, sonst paßt es nicht mit dem Winkelhebel.

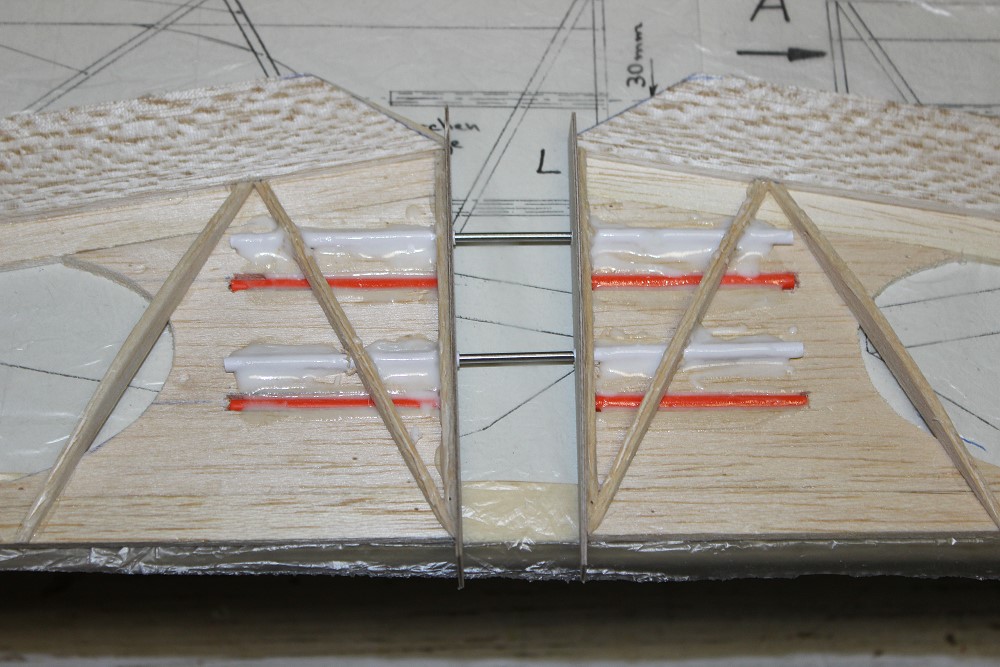

	Kleine Änderung - hatte ich übersehen, stand aber im Hinweis: Die Steckungsröhrchen sollten 1cm weiter hinten und AUF das Brettchen geklebt werden. Sonst hat das SR zu wenig Ausschlag. Man hätte auch die Teile mit dem auflaminierten Plan benutzen können. Da waren die Positionen der Röhrchen richtig.

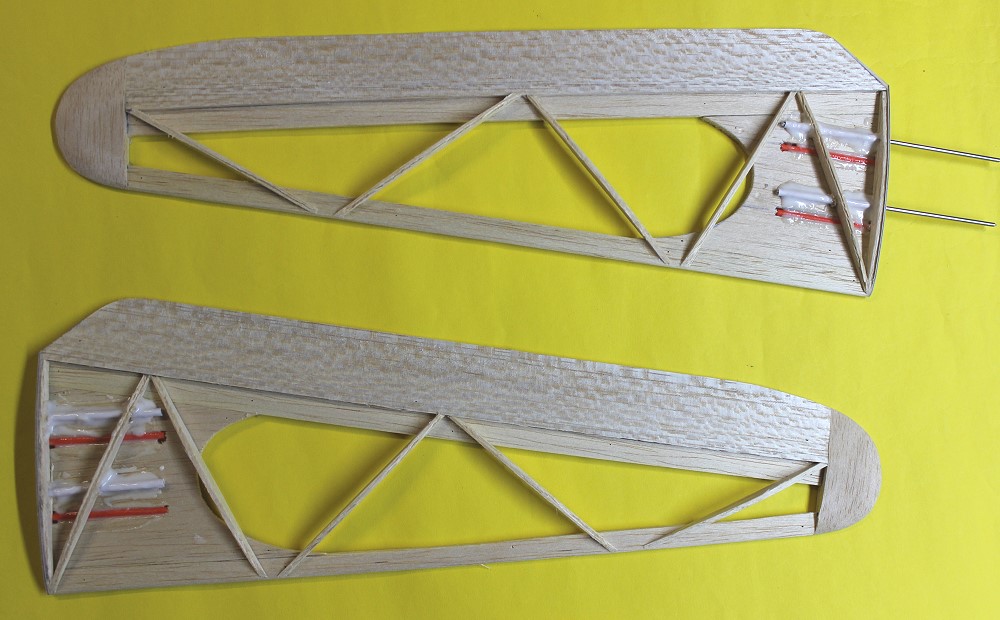

	HR fertig verschliffen.

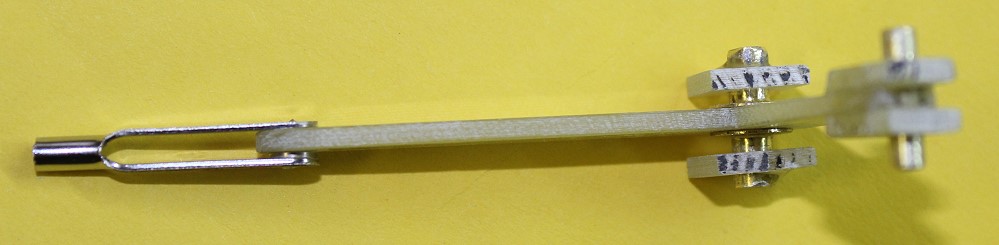

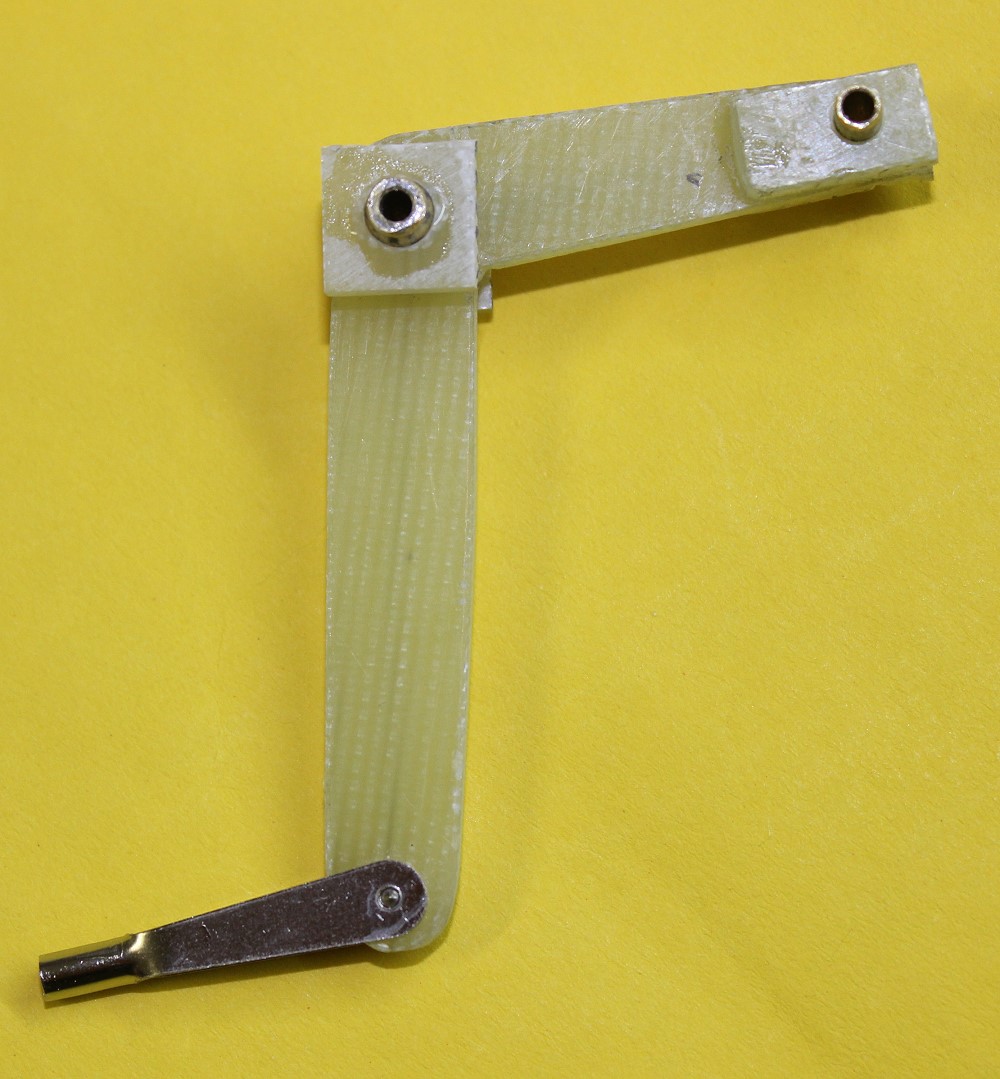

	HR-Winkelhebel. Den beigelegten Hebel von Multiplex habe ich in Form und Größe aus 2mm GfK nachgemacht. Das Ms-Rohr und die Ms-Nieten habe ich hier verwendet. Der Hebel ist jetzt beweglich auf dem Ms-Rohr, zwischen den aufgelöteten Hohlnieten, gelagert. Mit den GfK-Plättchen wird dann der Winkelhebel in den Rumpf geklebt. Der Abstand der beiden Ms-Röhrchen ist 30mm.
	Zur endgültigen Montage muß ich erst das Flächensteckungsrohr im Rumpf montieren, damit das HR auch fluchtet.
