Albatros 4 von schneider-modell

V-Leitwerk

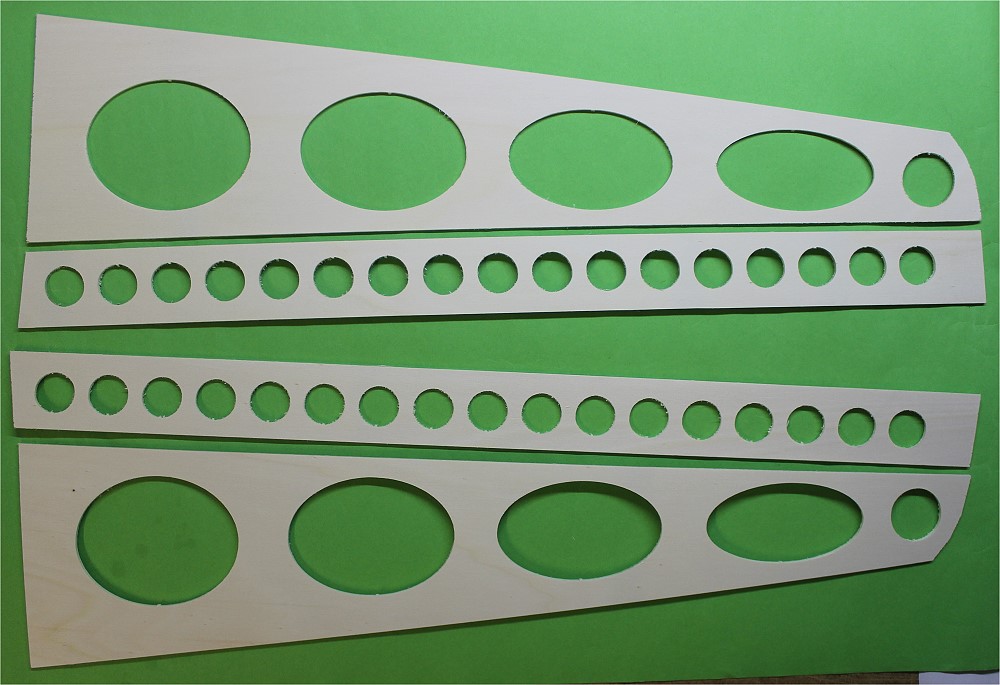

SpH-Teile des V-Leitwerks. Jedes ist 630 mm lang.

Der V-Winkel soll 108,35° sein! Wie kommt man darauf?

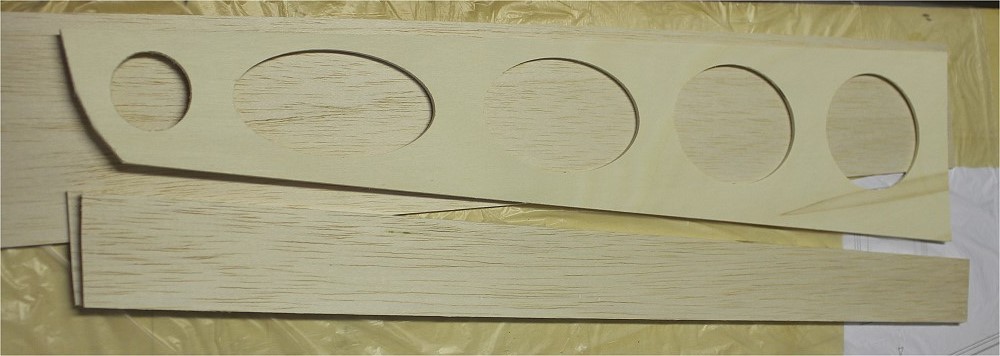

Ruder sind schon beidseitig mit 2mm Balsa beplankt.

Die Leitwerksfläche darüber noch nicht.

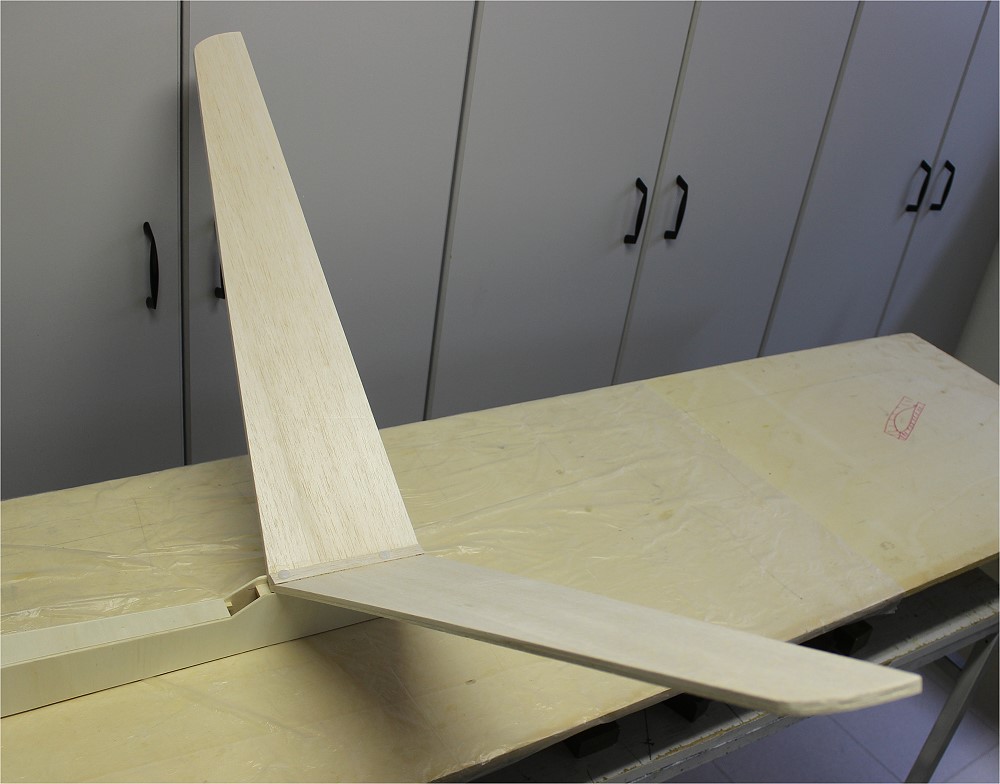

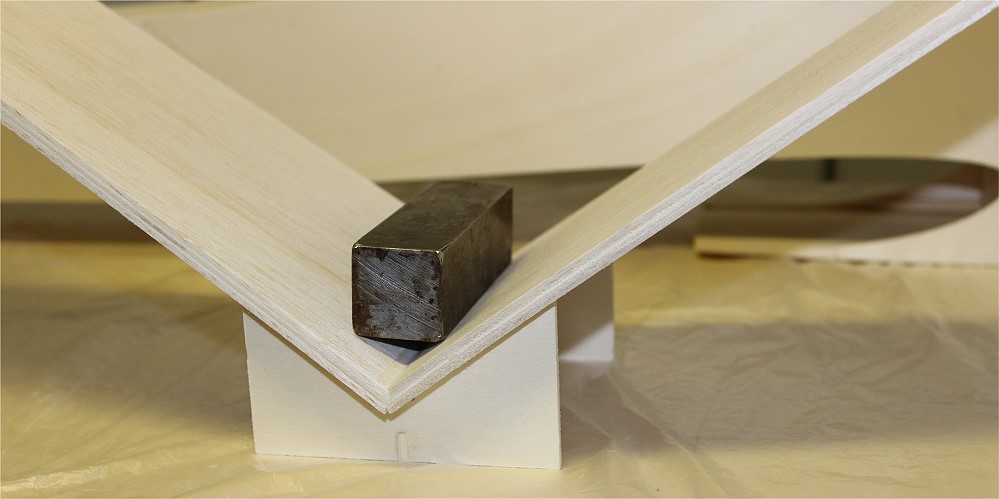

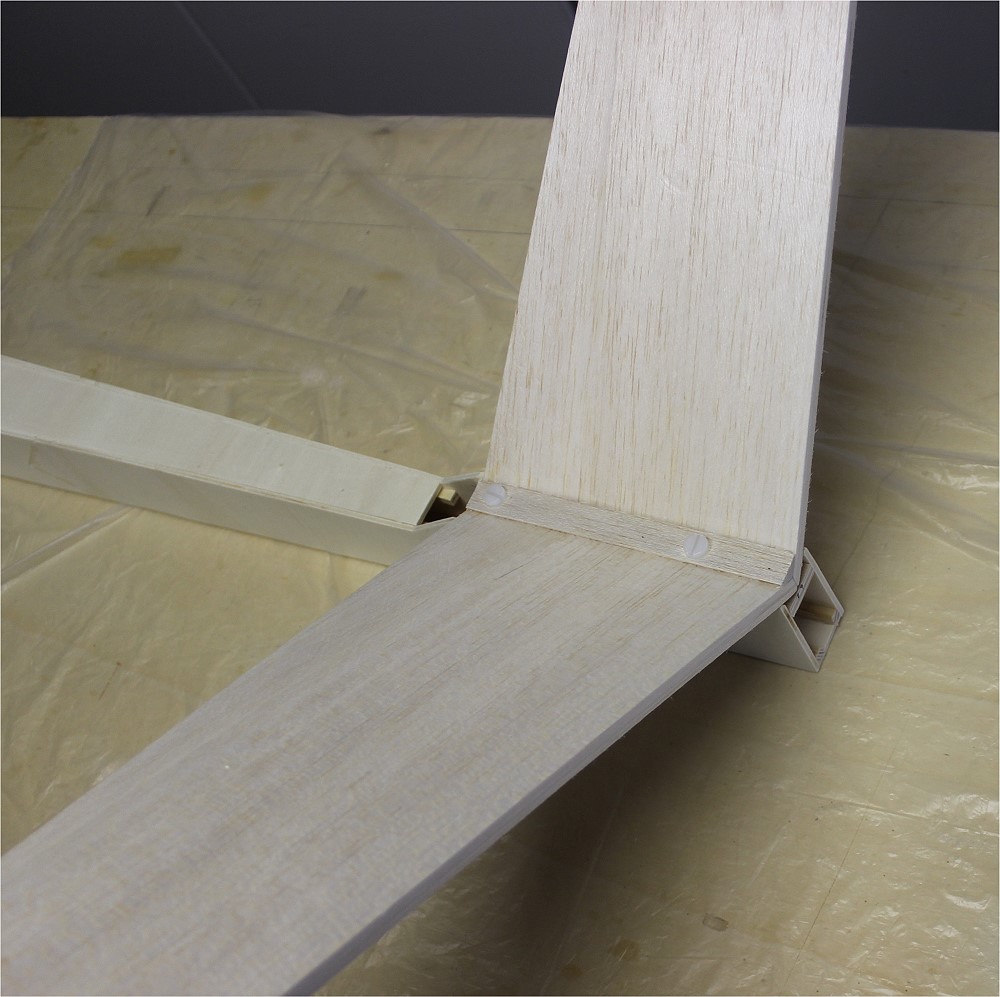

Die angeschrägten LW-Flächen sind in der Winkelschablone zusammengeklebt.

Da kommen dann noch Balsaauffüller rein.
Ein Balsakeil in der Mitte als Verstärkung.
2 M6-Nylonschrauben zum befestigen.

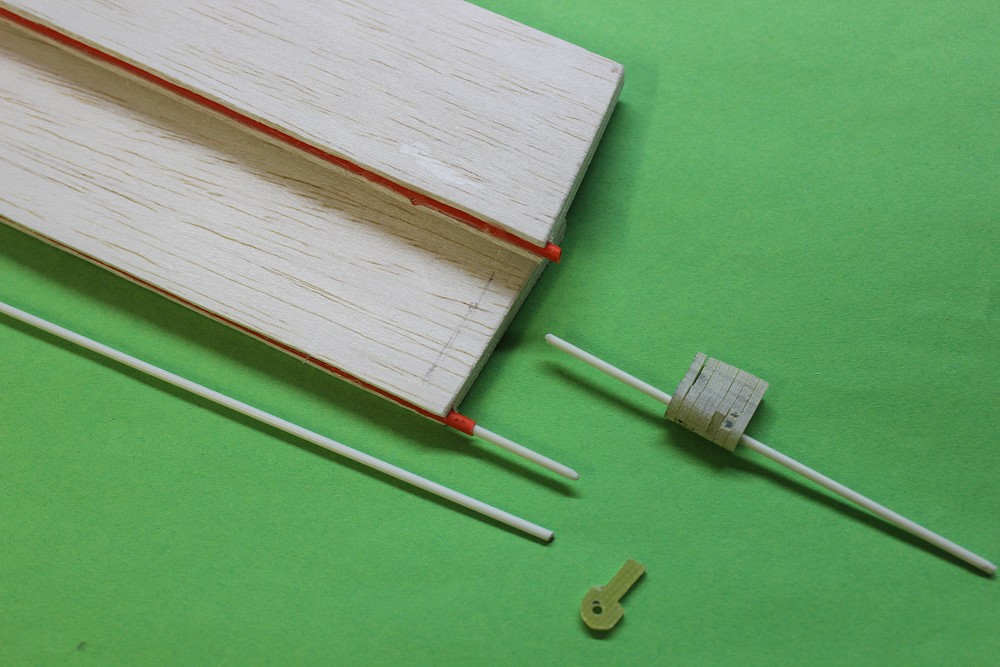

Die Ruderklappen befestige ich wie immer.
  • 3mm Bowdenzugrohr in Nut
  • 2mm GfK-Draht im Bowdenzugrohr
  • Scharniere aus 2mm GfK gesägt
  • Scharniere in Leitwerk geklebt

Somit können die Ruder leicht abgenommen werden.

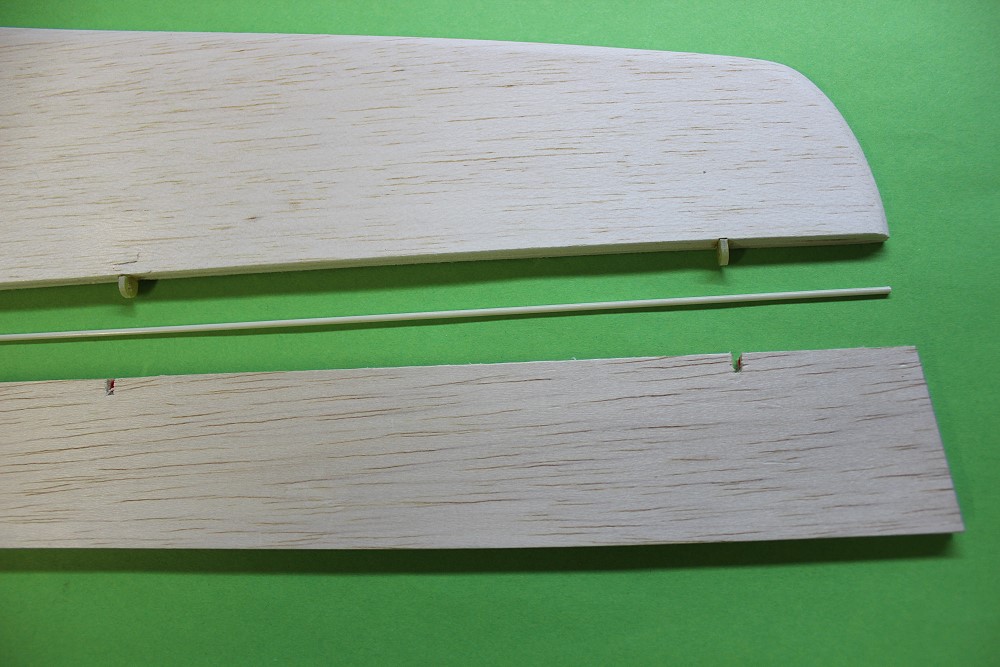

Scharniere eingeklebt und Schlitze dafür gesägt.

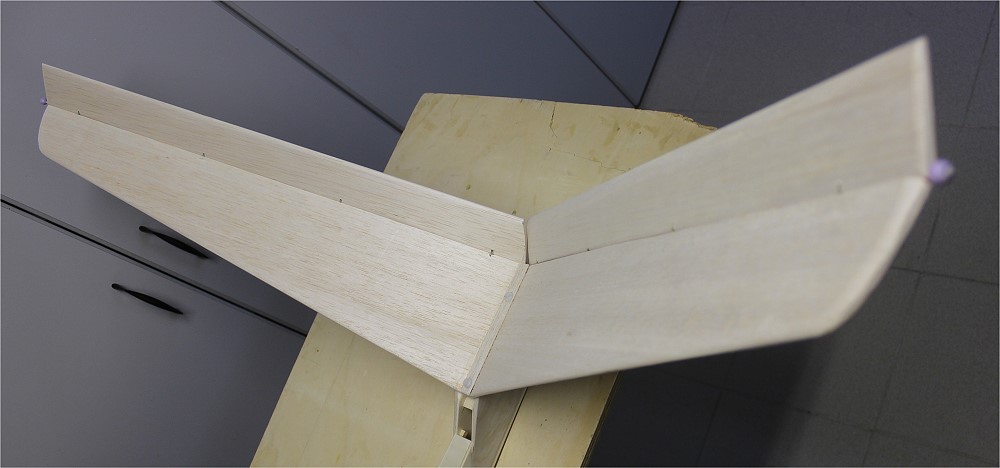

Leitwerksklappen fertig.

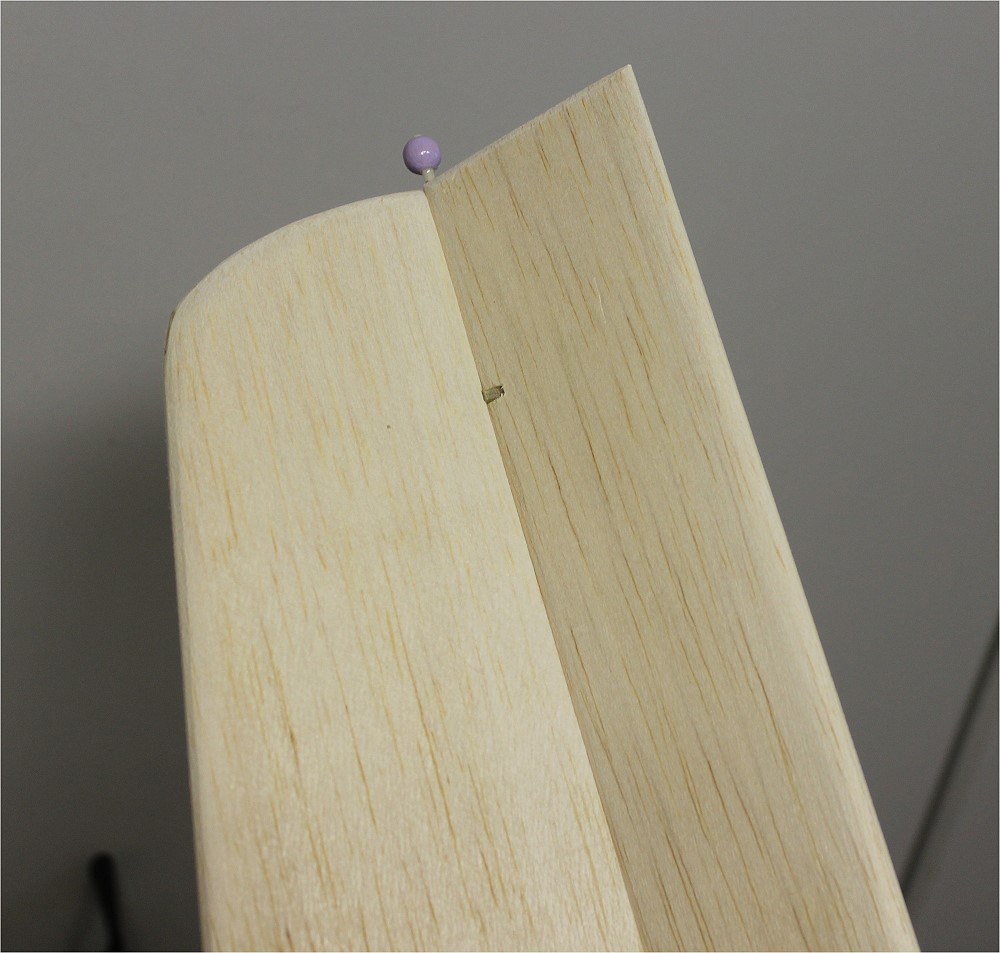

Kugel, damit man den Draht auch rausziehen kann.

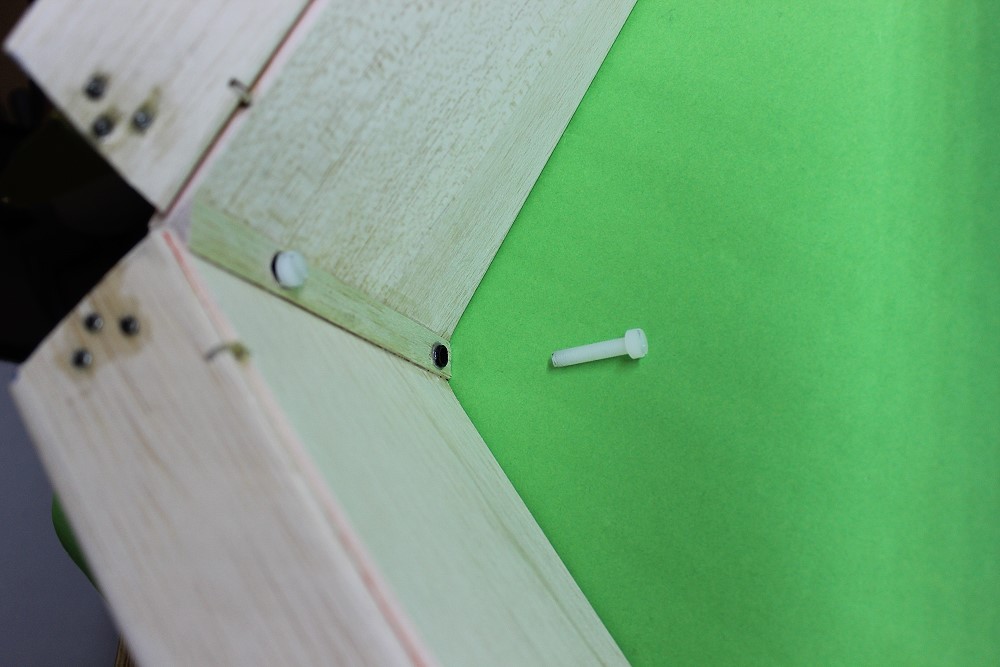

Reste der CfK-Schubstange dienen als Buchse für die M6-Nylonschrauben.
