A-Spatz |
|
|
Seitenleitwerk |
|
|
zum Vergrößern auf die Bilder klicken |
|
 |

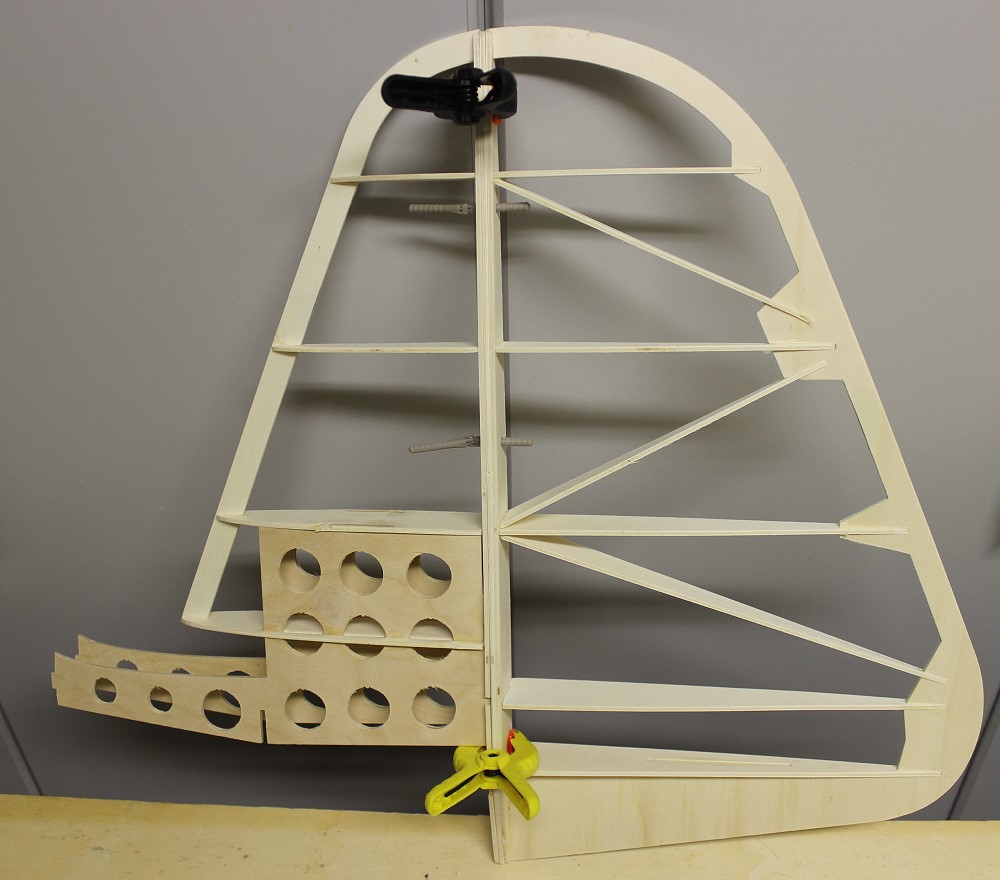

Seitenleitwerksgerüst mit HLW-Kulisse. Die beiden Halbspanten 13 sind bisher nur gesteckt, damit die Kulisse gerade wird. |
 |

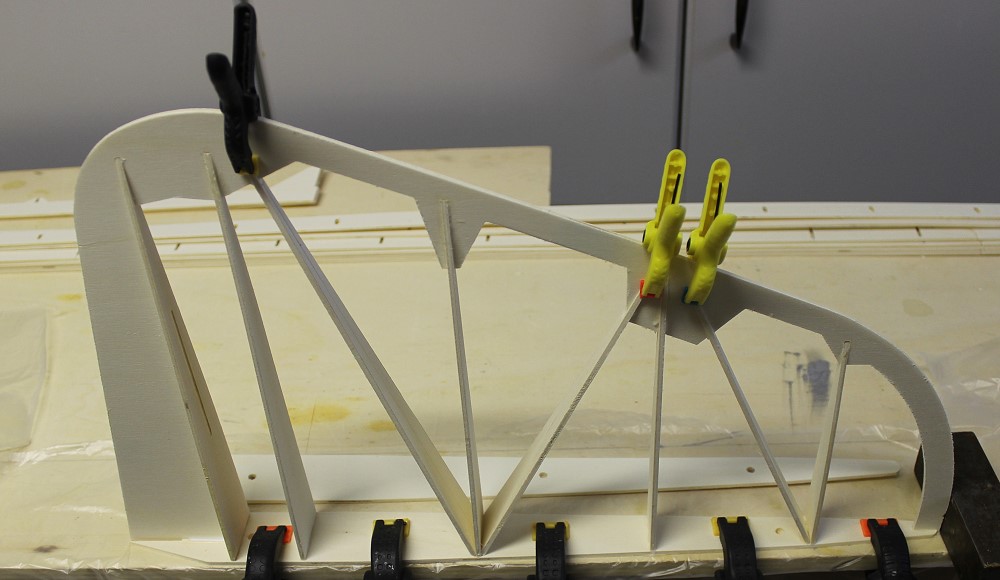

Seitenruder. Die 3 schrägen Rippen habe ich nach Plan aus 3mm SpH gemacht. Man könnte auch Kiefernleisten nehmen. |
 |
SLW komplett im Rohbau. Fehlt noch die gesamte Beplankung. |
 |

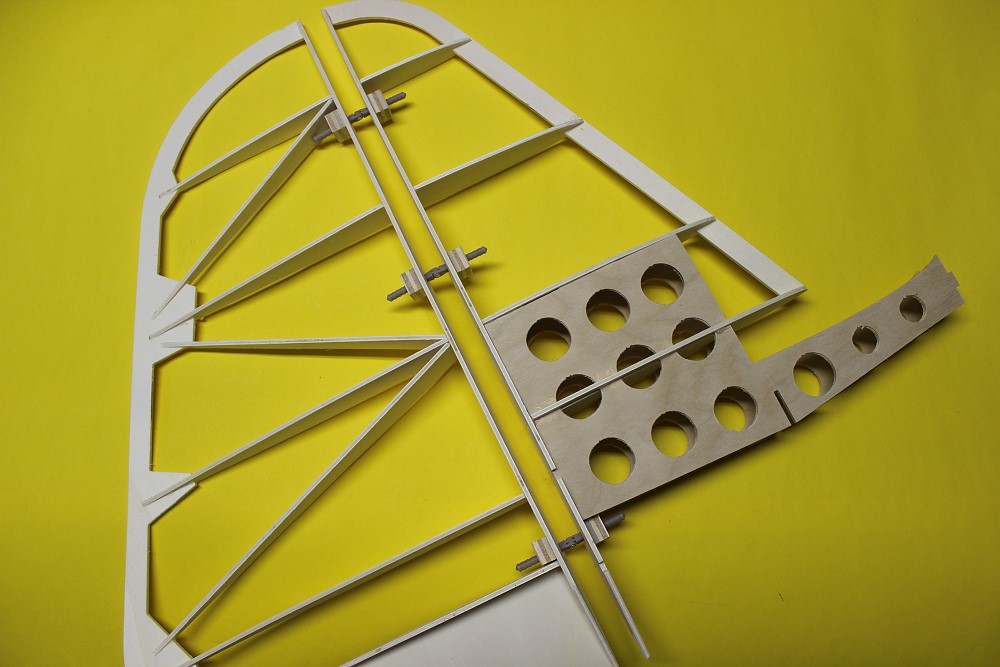

Diesmal verwende ich 5mm Stiftscharniere. Dazu werden 6
Klötze aus 10mm SpH, 15x15mm mit 4,7mm Loch eingeklebt. Das SR ist damit aber nicht demontierbar. Verworfen! |
 |
OK Lutz!
Ich mache doch wieder die bewährten Scharniere, damit das SR abnehmbar ist. Das ist günstiger für den Transport des Fliegers. |
 |

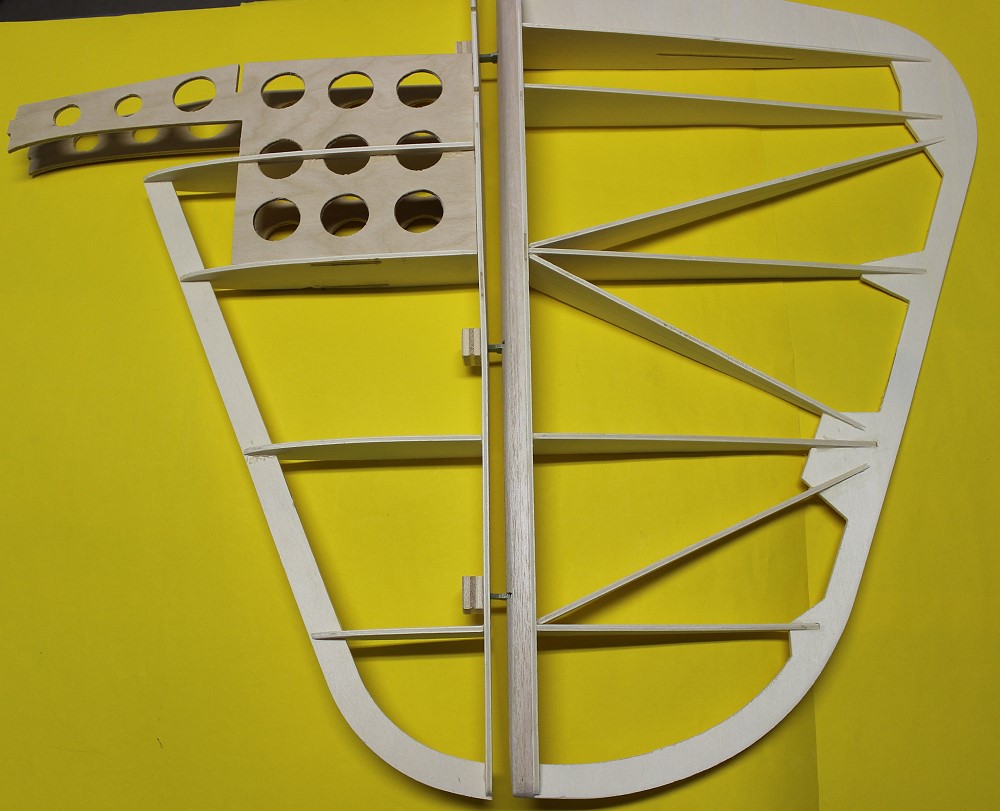

Anlenkung fertig. Die Klötze in der Seitenflosse habe ich gelassen. Darin halten die Gfk-Scharniere gut. |
 |

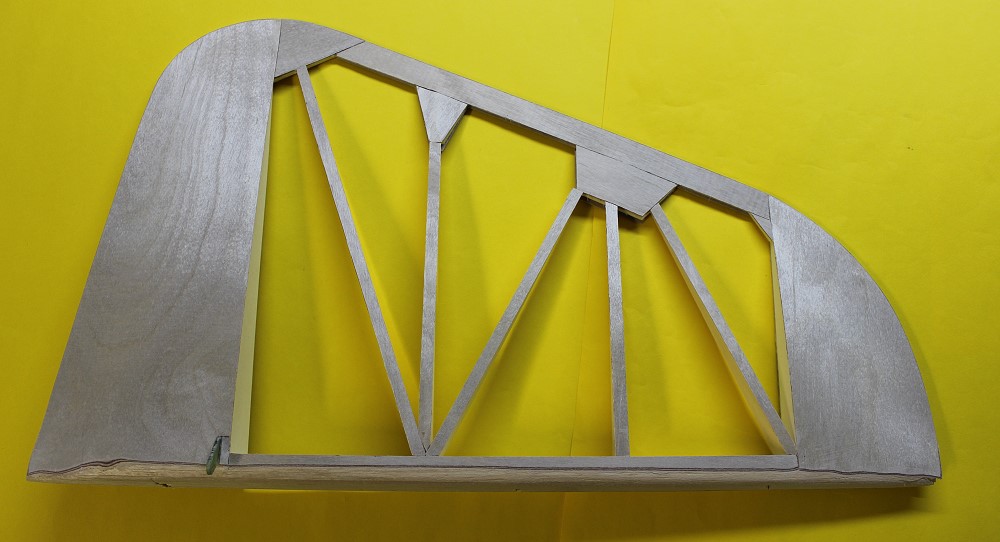

Das SpH des SR ist mit 0,4 mm SpH beplankt. |
 |

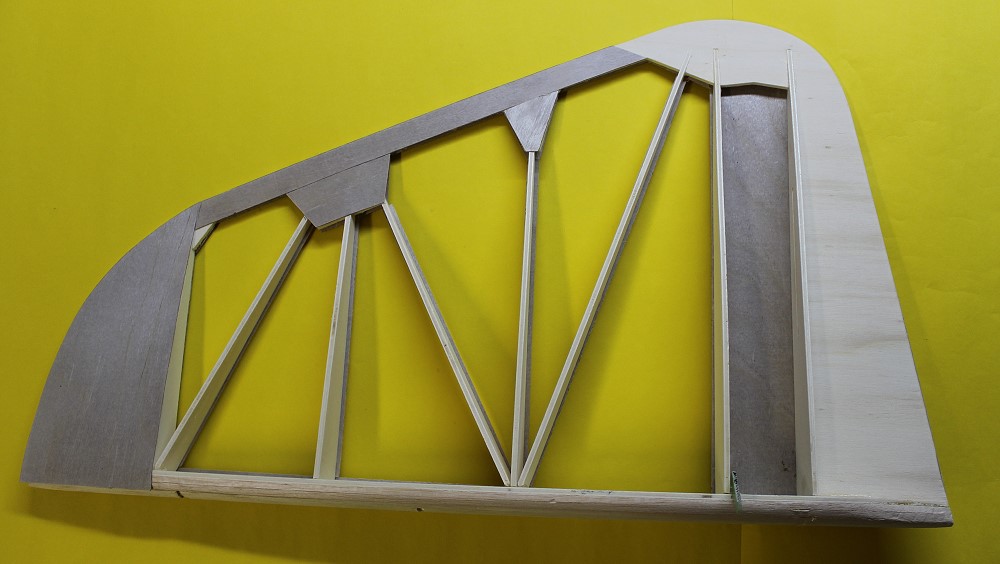

Diesmal habe ich das SR oben und unten NICHT mit Balsa aufgefüllt, die Räume sind hohl. Damit wird es erheblich leichter. |
 |
Das beidseitige Ruderhorn ist aus 2 mm Gfk. |
